刺槐豆脱皮加工设备结构设计方案

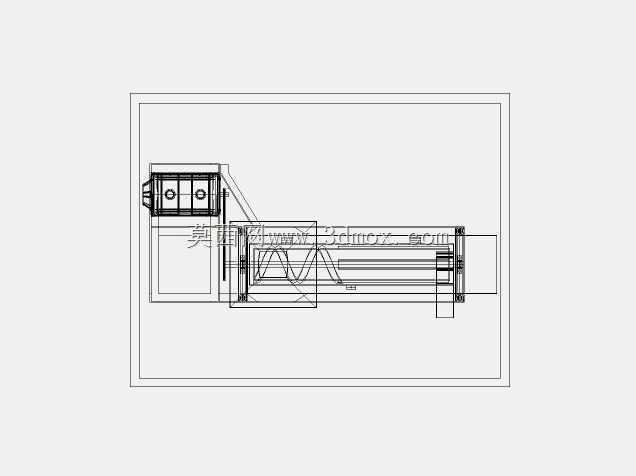

在杂粮与特色经济作物初加工领域，刺槐豆因籽粒外皮韧性强、与种仁贴合度高，脱皮环节长期存在破碎率高、脱净率不足的痛点，这套脱皮设备的结构设计正是针对该类物料的加工特性展开。从整体布局来看，设备采用卧式长筒作业腔搭配侧置驱动单元的排布方式，进料端设置在驱动单元同侧的上方位置，出料口延伸至作业腔末端下方，可直接对接后续的筛分、风选工序，适配中小型农产品加工车间的连续化生产线排布，无需额外增设复杂的中转输送结构。设备的核心作业腔内部采用螺旋推进与柔性揉搓结合的结构，螺旋叶片的导程从进料端到出料端呈梯度递减，物料进入腔体后，随着螺旋推进的空间逐步压缩，籽粒之间、籽粒与腔壁之间产生均匀的揉搓摩擦力，既能够逐步剥离附着在种仁外的韧性外皮，又不会因挤压力过大造成种仁破碎，相比传统的撞击式脱皮结构，对刺槐豆这类高价值经济作物的加工适配性更强。驱动单元与作业腔之间采用带传动结构连接，可根据不同批次物料的含水率、外皮附着强度调整作业转速，兼顾脱皮效率与成品完整率。设备的机架采用型钢焊接成型，各连接位置预留了标准安装孔位，作业腔底部设置了可开合的检修口，日常清理残留物料、更换易损的揉搓衬板时无需整体拆解设备，可大幅降低运维的时间成本。从安装边界来看，设备整体长度适配常规车间的工位排布，宽度方向预留了足够的操作维护空间，进料口高度匹配常规人工上料或小型提升机上料的作业高度，无需额外搭建过高的上料平台。腔体内壁的衬板采用食品级耐磨材质，接触物料的部位均做了圆弧过渡处理，不存在物料残留的卫生死角，符合食品加工设备的卫生要求。设备的出料端预留了皮仁混合物的导流结构，可直接对接风选设备将脱下的外皮与种仁分离，无需额外增设导流装置。在结构细节设计上，螺旋轴的两端采用带密封的轴承座结构，可避免加工过程中产生的粉尘进入轴承造成磨损，延长核心传动部件的使用寿命；驱动端设置了过载保护结构，当进料量过大造成腔体内卡料时，可自动切断动力输出，避免电机烧毁或传动部件损坏。这套结构设计没有采用复杂的非标定制部件，多数标准件均可直接从市场采购，降低了设备的制造成本与后期配件更换难度，对于从事杂粮加工设备研发、小型食品加工厂设备改造的结构设计人员来说，该模型的结构排布、参数匹配逻辑都具备实际的参考价值，可根据具体的加工产能需求，等比例缩放腔体尺寸、调整驱动功率，快速衍生出适配不同加工规模的同类型设备。
