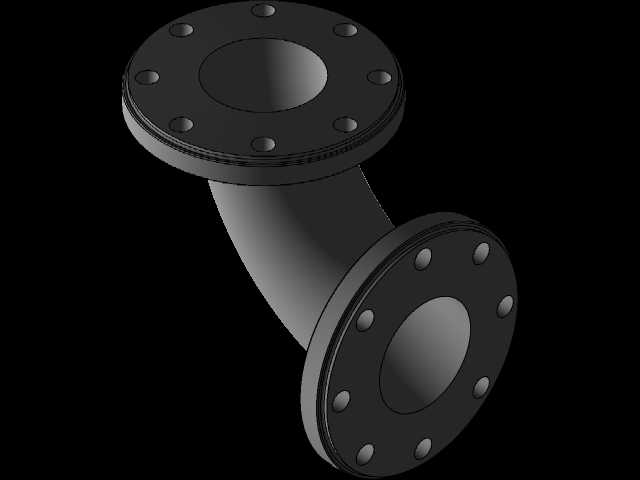

4英寸法兰连接式90度管道弯头结构

在工业管路系统的布设过程中，受场地空间限制、工艺走向要求、设备接口方位差异等因素影响，管路往往无法全程保持直线铺设，此时就需要用到转向类管路连接件来调整管路的延伸方向，本次涉及的4英寸法兰式90度弯头，就是这类场景中应用频次极高的管路元件。这类弯头的核心作用是在公称通径4英寸的管路上实现90度的方向转折，既可以改变介质的输送流向，也能在长距离管路布设中通过合理设置弯头，抵消部分管路因温度变化产生的热胀冷缩应力，降低管路接口处的拉扯泄漏风险。从结构设计来看，该弯头两端采用标准法兰连接结构，法兰端面均匀分布螺栓通孔，安装时可通过螺栓与对应通径的管道法兰、设备接口法兰实现刚性对接，法兰密封面的平面度在建模阶段就做了严格的形位公差约束，能够保证对接后密封垫片受压均匀，避免介质从接缝处渗漏。弯头的流道部分采用圆弧过渡设计，而非直角弯折结构，这种设计能够大幅降低介质流经转向处时的局部阻力，减少输送过程中的压力损失，同时也能避免介质中携带的固体杂质在转角处堆积造成管路堵塞，尤其适用于输送带颗粒的流体、高粘度介质的管路场景。从安装边界来看，该弯头两端法兰的螺栓孔分布遵循对应压力等级的法兰标准，安装时无需对管路端做额外的焊接坡口处理，只需对齐法兰孔位、放置适配密封垫后按对角顺序紧固螺栓即可完成装配，后期维护拆卸也十分便捷，无需切割管路就能完成元件更换。在实际工程应用中，这类法兰弯头广泛出现在化工流体输送、市政给排水、暖通循环水、工业设备配套管路等场景中，建模过程中对法兰厚度、弯头曲率半径、螺栓孔中心距等关键尺寸都做了参数化约束，能够直接对接同标准的管路元件模型，方便设计人员快速完成整套管路系统的三维布设，提前校验管路安装空间是否存在干涉，避免现场施工时出现尺寸 mismatch 的问题。弯头的管壁厚度根据常规公称压力等级做了对应设计，能够满足多数中低压管路的承压要求，两端法兰的凸台结构也做了圆角过渡处理，避免应力集中导致法兰在长期受压下出现开裂变形的问题。
