带液压驱动的拖拉机前置装载拨叉结构

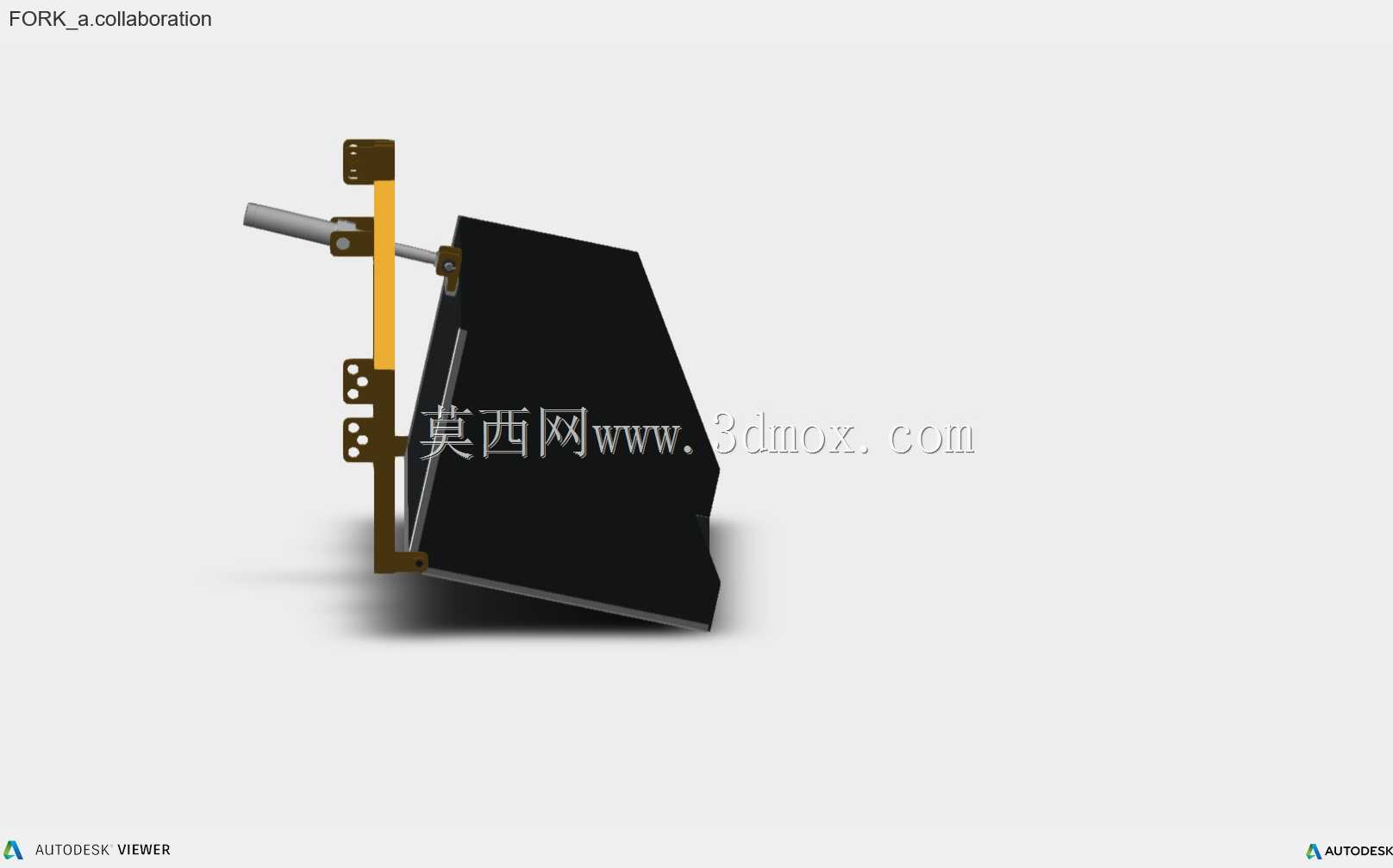

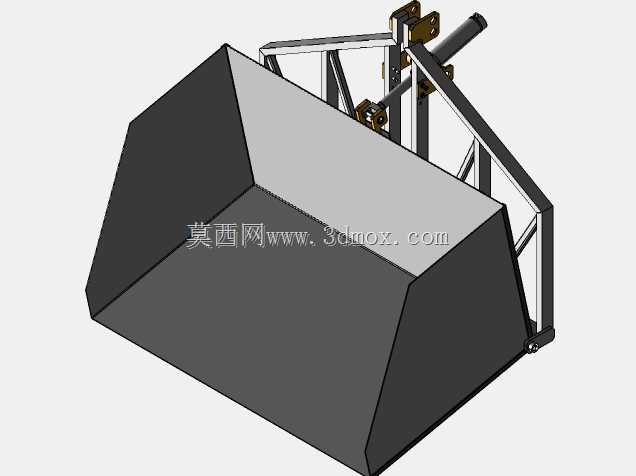

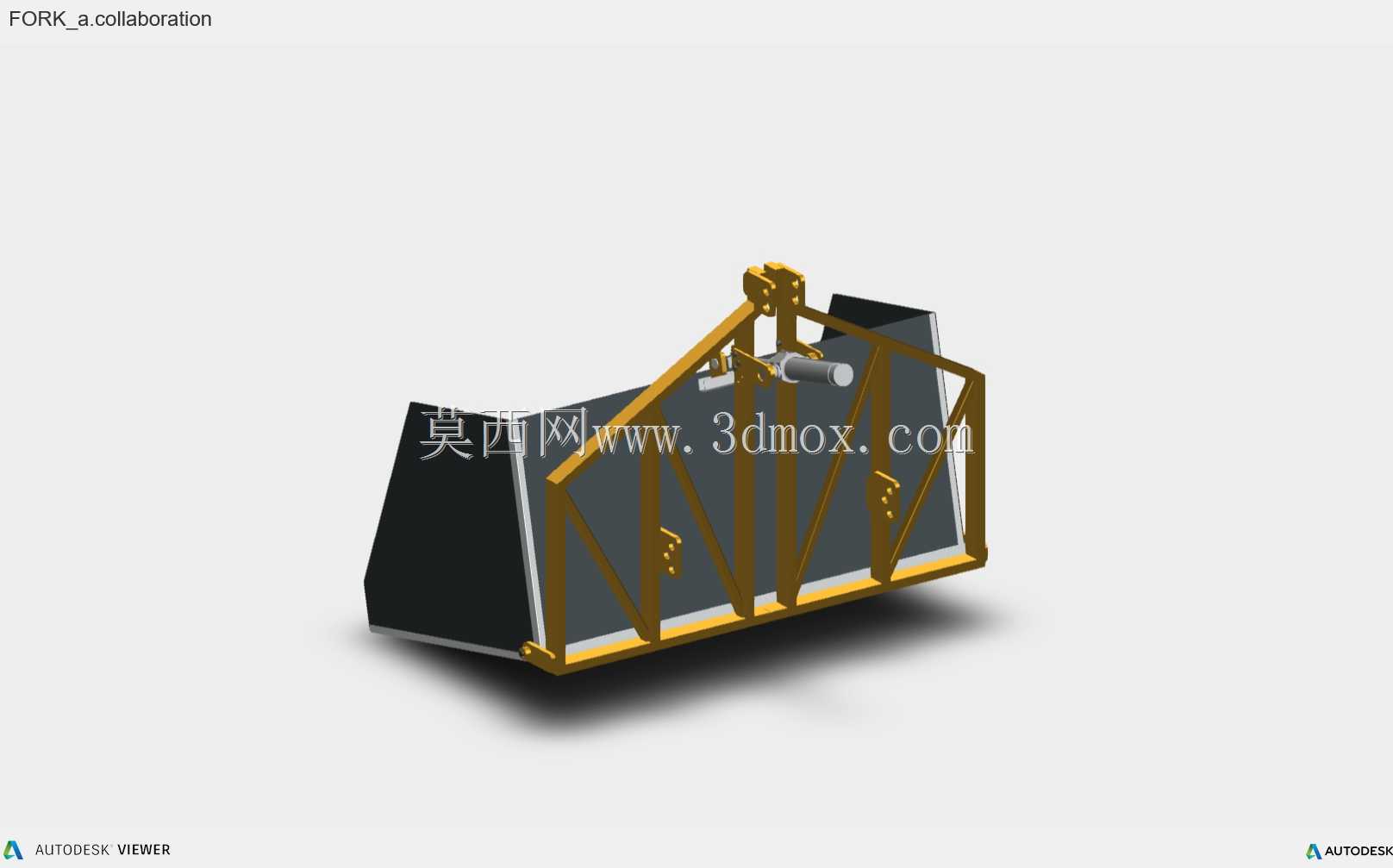

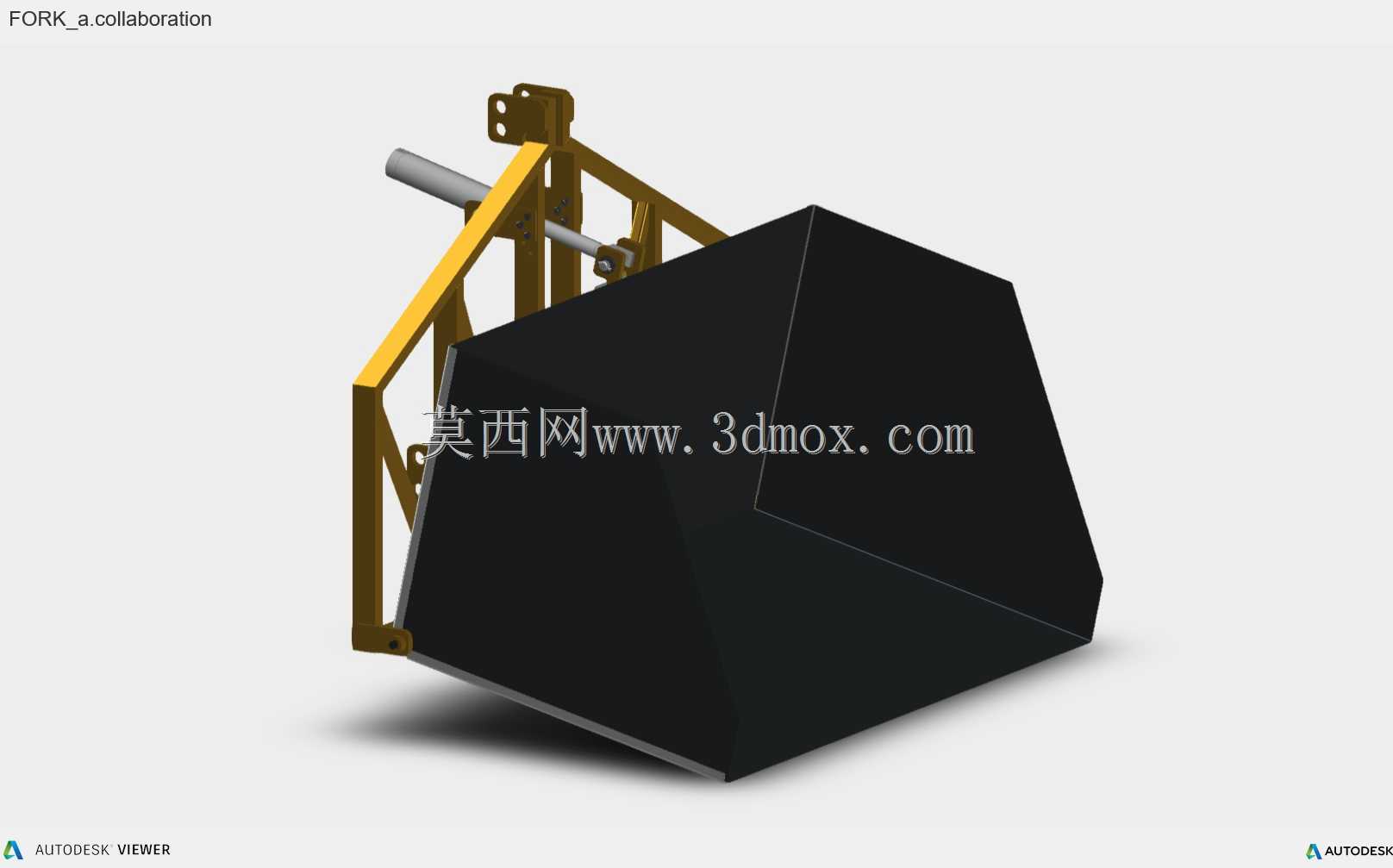

这款带液压缸的拖拉机拨叉属于农用拖拉机前置挂载的工作属具，主要适配中小马力轮式拖拉机的前端三点悬挂接口，在农田整治、农牧场物料转运、小型土石方作业场景中应用广泛，可完成散料铲装、秸秆归集、厩肥清运、轻型土方推整等作业，替代人工完成重体力物料搬运工序，大幅提升丘陵、小块农田区域的农机作业适配性。从结构设计逻辑来看，整体采用框架式焊接承力结构，主体承力臂选用矩形截面型钢焊接成型，料斗采用耐磨钢板折弯拼焊，刃口部位做加厚处理以应对砂石、硬质土块的磨损，避免作业过程中刃口过早卷边失效。液压驱动单元直接挂载在承力臂与料斗之间，通过拖拉机自带的液压输出端口提供动力，无需额外加装动力源，驾驶员在驾驶室内通过液压操纵杆即可控制料斗的翻转角度，完成卸料、收斗动作，操作行程匹配拖拉机常规操纵逻辑，降低机手的学习适配成本。安装边界方面，该拨叉的悬挂连接点位完全匹配对应马力段拖拉机的前置悬挂安装尺寸，连接销孔位置、轴径公差符合农机挂载通用规范，安装时无需对拖拉机原有悬挂结构做切割、焊接改装，仅需通过对应规格的连接销完成固定，同时接驳液压油管即可投入使用，整体挂载后整机前悬外伸长度控制在合理范围，避免过度外伸导致拖拉机前轮载荷过载，影响转向灵活性与行驶稳定性。结构设计过程中，对承力臂的受力做了针对性强化，在液压缸铰接点位、悬挂连接点位都加焊了加强筋板，分散作业过程中的集中应力，避免长期重载作业出现焊缝开裂、结构变形问题。料斗的容积设计匹配对应马力拖拉机的额定提升能力，不会出现超载导致的液压系统过载、前轮翘头等安全隐患，料斗的翻转角度设计满足高位卸料需求，可直接向农用运输车、田间积肥坑完成卸料作业，减少二次转运的工序。在实际作业场景中，该拨叉相比传统固定式前置铲斗，通过液压缸驱动翻转，卸料时无需拖拉机前倾整机，在坡地、松软地块作业时稳定性更好，降低侧翻风险，同时铰接点位都设计了润滑注油嘴，日常维护时可定期加注润滑脂，减少铰接部位的磨损，延长整机使用寿命。
