带三点锁弹性圆盘耙农机作业部件

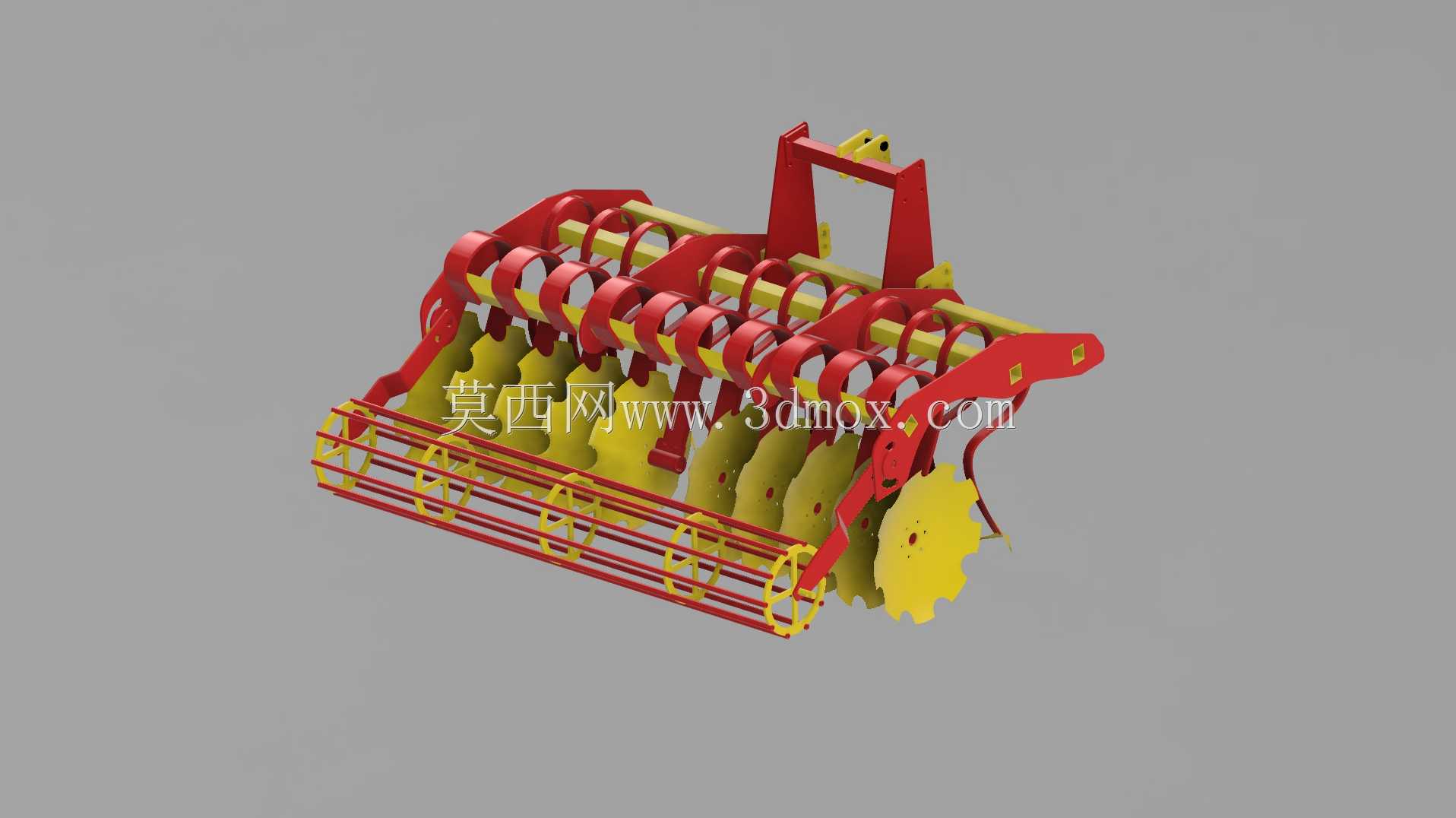

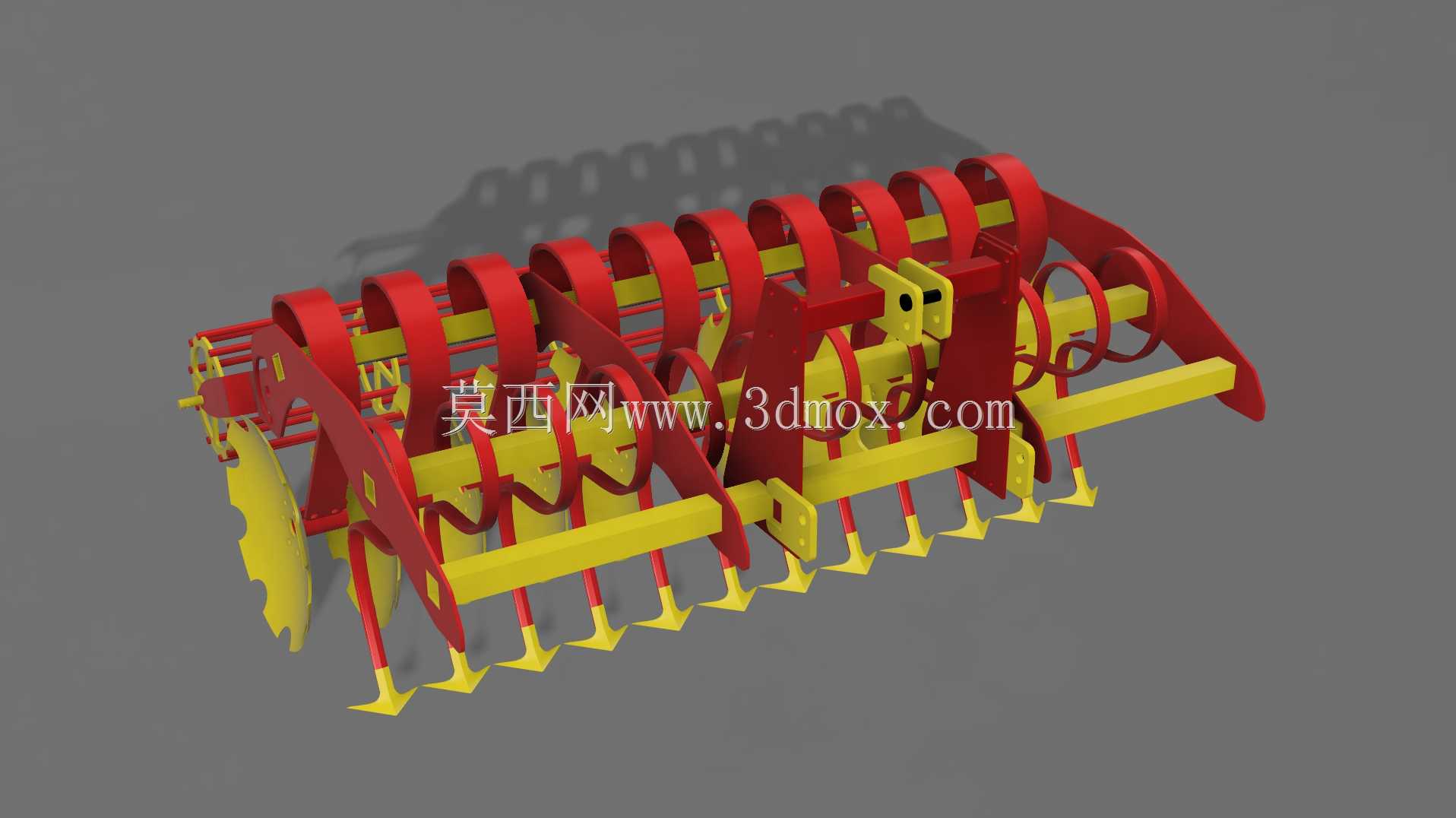

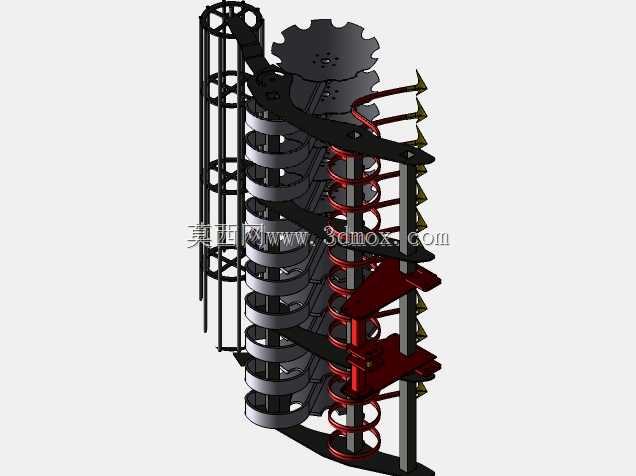

这款带三点锁的弹性圆盘耙，主要适配旱作农田的播前整地、收后浅耕灭茬作业场景，也可配合拖拉机完成果园行间的松土碎土作业，相比传统刚性圆盘耙，弹性结构能更好适配起伏不平整的地块，减少硬质石块对耙组的冲击损伤。从结构设计来看，整机采用前后排布的弹性耙片组，红色螺旋弹性元件作为耙片的承载缓冲结构，作业时遇到土壤中的硬质障碍物，耙片可通过弹性元件产生小幅度让位回弹，避免耙片崩裂或机架变形，黄色主梁采用矩形截面型钢焊接成型，兼顾结构强度与整机重量控制，前端的三点锁悬挂结构完全匹配标准拖拉机后悬挂尺寸，挂接时无需额外改装转接件，锁止机构可实现快速挂接与脱开，减少田间作业的准备时间。设计过程中重点考虑了作业深度的一致性控制，每个耙片通过独立的弹性支臂与主梁连接，支臂下端的箭形铲尖配合圆盘耙片，可同时完成表层土壤切割、下层土壤松动的复合作业，耙片的偏角经过多轮田间试验调校，既能保证切土时的入土性能，又不会因偏角过大导致作业阻力飙升，适配30-50马力段的轮式拖拉机牵引作业。安装边界方面，整机横向作业幅宽覆盖1.8米作业范围，纵向挂接尺寸预留了足够的拖拉机后悬挂提升行程，提升至最高位置时耙片最低点距离地面高度满足田间转场的通过性要求，各耙片之间的横向间距经过排布优化，作业时不会出现漏耙或土块堆积的情况，弹性元件的刚度参数匹配常规壤土、沙壤土的作业阻力，在黏重土壤作业时也可通过调整配重安装位调整入土压力。机架上的黄色加强筋板对应悬挂点的受力位置做了加厚处理，避免长期牵引作业出现焊缝开裂问题，耙片采用耐磨钢材冲压成型，刃口做了淬火处理，保证长期作业的耐磨性能，整体结构没有复杂的传动部件，日常维护仅需定期检查弹性元件的紧固螺栓、对耙片轴承加注润滑脂即可，适合基层农机合作社、家庭农场的日常整地作业使用，作业后地表平整度满足小麦、玉米等旱作作物的播种要求，可减少后续整地的作业工序，降低农机作业的燃油消耗与时间成本。
