便携式农业喷雾器金属承载框架结构

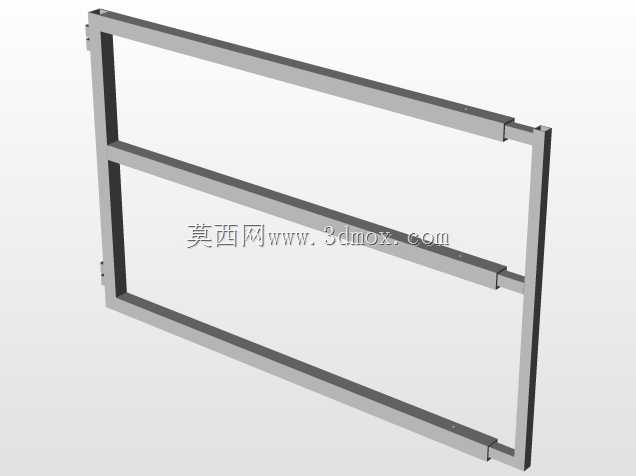

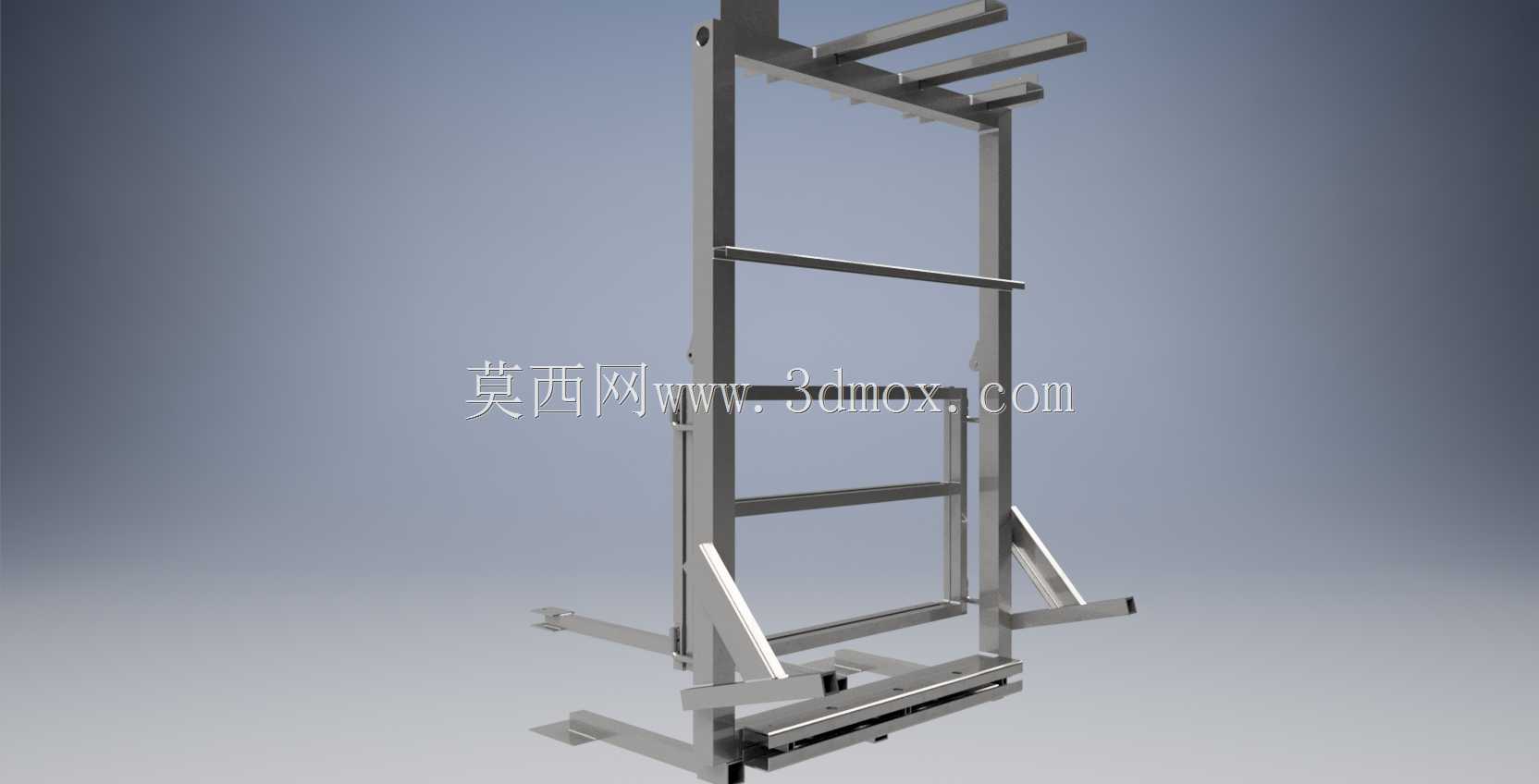

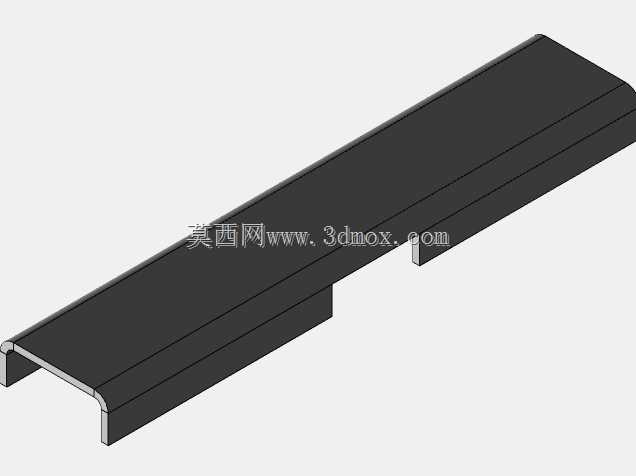

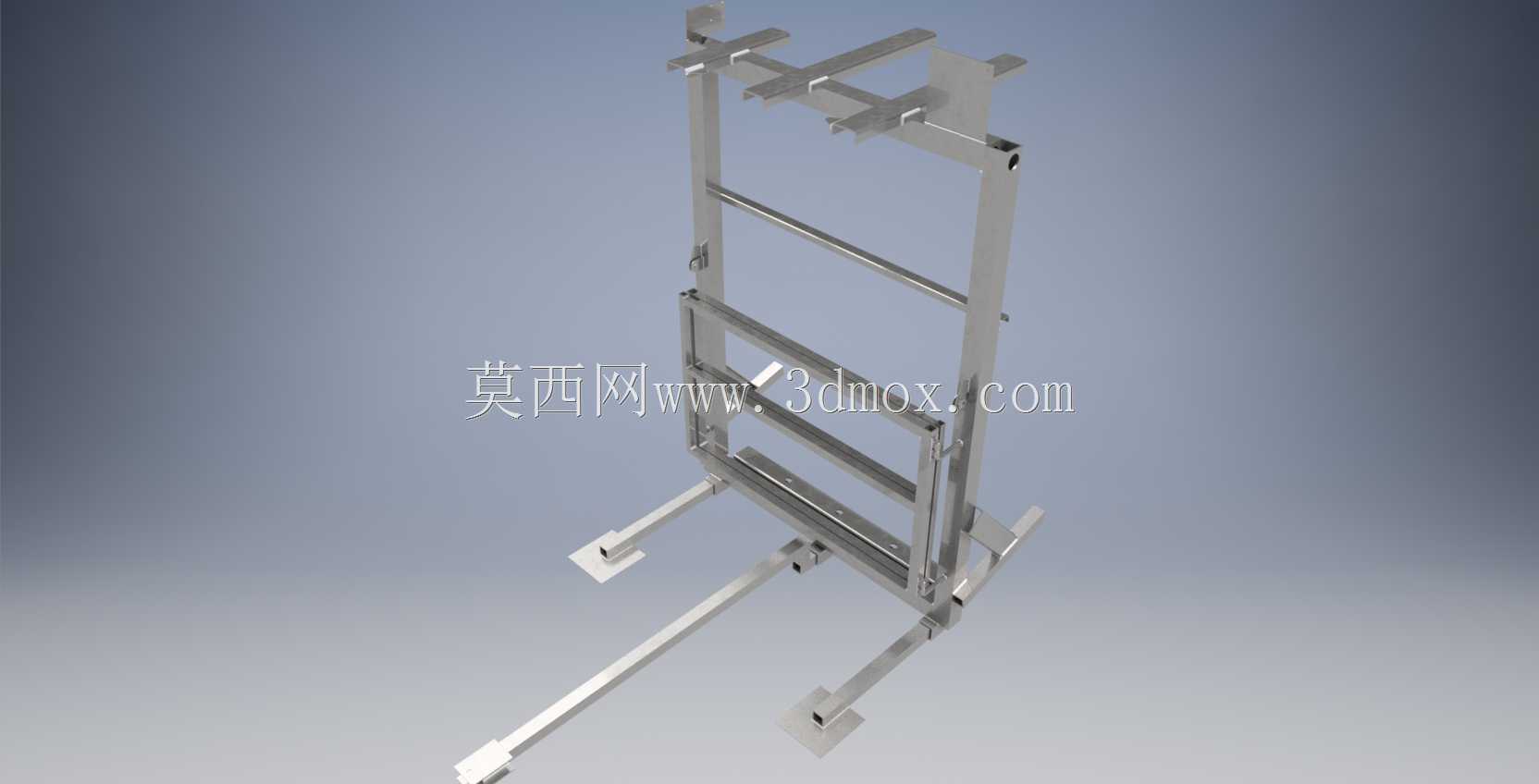

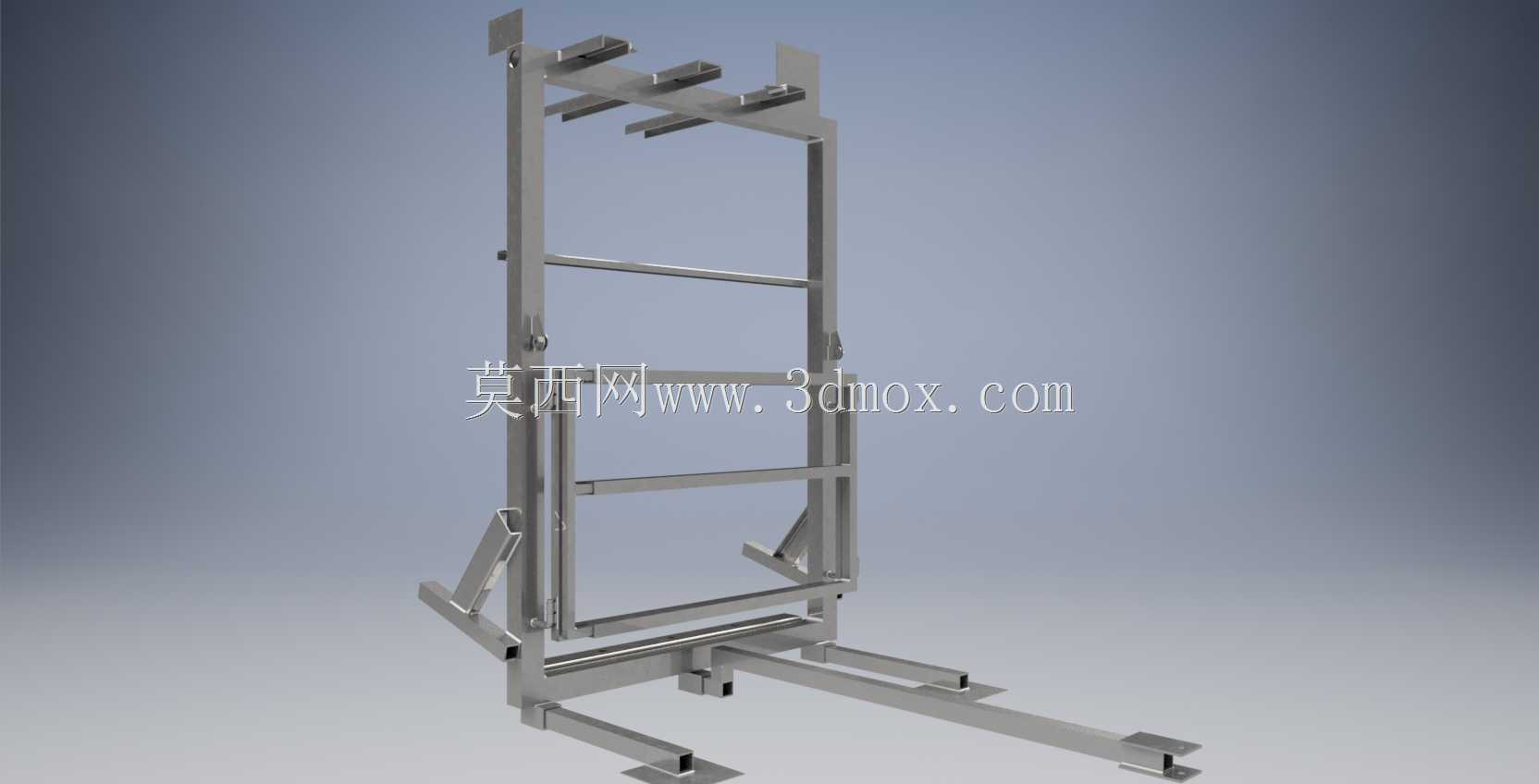

该框架作为便携式农业喷雾器的核心承载基体，主要适配丘陵、山地零散地块、中小型家庭农场的植保作业场景，也可用于奶牛养殖区域的消杀喷淋作业挂载，解决传统背负式喷雾器劳动强度大、储液容量受限的痛点，同时兼顾设备转场时的便携性需求。设计阶段优先考虑框架的受力分布合理性，整体采用矩形管材拼接成型，底部设置双延伸支撑臂，作业时可直接卡接在小型拖拉机前端挂载点或手推移动底座上，无需额外制作转接工装，安装边界预留了12mm的调节间隙，可适配不同宽度的挂载横梁，降低配套适配的加工成本。框架上部设置三组等距排布的卡装座，用于固定喷雾器的储液罐、加压泵体以及管路排布卡座，各安装位的孔位同轴度公差控制在0.2mm以内，避免泵体运行时的振动引发连接螺栓松动。侧面设置的横向加强筋并非等距排布，而是对应储液罐满液状态下的重心偏移位置做了局部加密，在控制整体重量的前提下，将框架的抗扭强度提升了30%左右，即使在颠簸的田块行进时，也不会出现框架形变导致的部件错位问题。框架底部的支撑脚做了外翻折边处理，当设备临时放置在地面时，接触面积增大60%，可避免软质田块下陷，同时折边位置预留了绑带穿孔，转场运输时可直接用绑带穿过孔位将整体框架固定在运输车辆货厢上，无需额外焊接吊耳。设计时充分考虑了农用设备的维护便利性，所有管路固定卡座均采用快拆式结构，框架侧面预留了足够的操作空间，日常检修泵体、更换管路时无需拆解整体框架，单人即可完成常规维护操作。框架的焊接位置均做了内应力释放处理，避免长期户外使用、温差变化导致的焊缝开裂，整体表面处理适配农用场景的耐腐蚀需求，可抵御农药、肥料的轻微腐蚀，延长设备的户外使用寿命。
