环形手轮式转向操作手柄结构设计

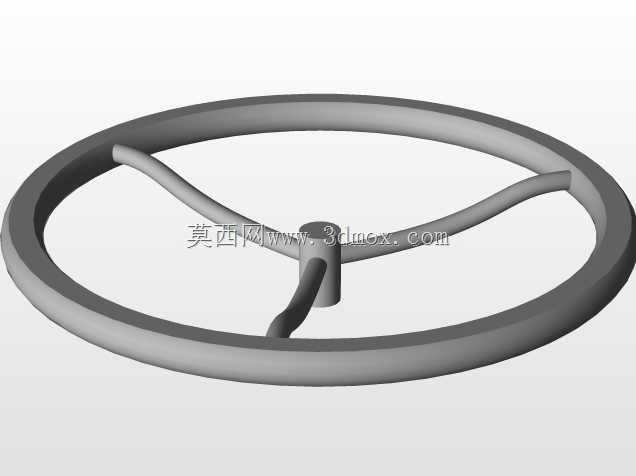

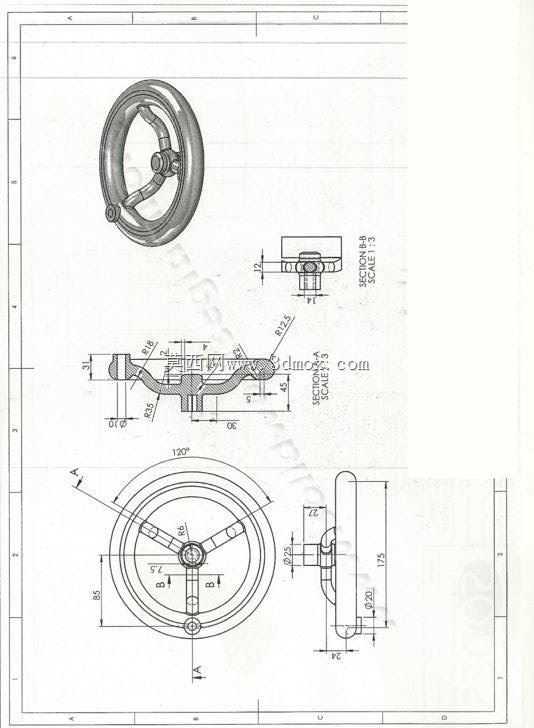

这类环形手轮式转向操作手柄，多应用在中小型工业设备、专用作业车辆的转向操控环节，也常见于需要手动微调转向角度的工装夹具、输送线转向工位上，作为人工施力的直接操作部件，承担着将人手的圆周转动转化为转向机构角位移的核心作用。从结构设计来看，整体采用环形轮缘搭配三辐条支撑的布局，轮缘做了圆弧过渡的握持面处理，能适配手掌贴合施力的形态，长时间操作也不会出现硌手的问题，辐条与中心轮毂的连接位置做了加厚过渡，避免频繁施力后出现应力集中断裂的情况。中心轮毂位置设计有与转向轴配合的安装孔位，孔位旁设置了锁紧定位结构，安装时可以通过侧方的紧定螺钉完成与轴件的周向固定，不会出现操作时手轮与转轴打滑空转的问题。从安装边界来看，手轮的整体外径适配常规人工操作的施力半径，不需要操作人员过度伸展手臂即可完成整圈转动，轮毂部分的轴向尺寸经过压缩，不会过多占用安装侧的轴向空间，适配多数设备转向端的预留安装位。设计过程中优先考虑了操作的力臂合理性，环形轮缘的直径设置刚好匹配成年人手部操作的最优力臂区间，转动时不需要施加过大的握力即可带动转向轴动作，针对需要频繁转向操作的工位，辐条的布局也做了优化，不管手停在轮缘哪个位置，都能快速找到施力点完成转向动作。在细节结构上，轮缘与辐条的连接位置做了圆弧倒角处理，没有尖锐的棱角，避免操作过程中剐蹭操作人员的手部，中心轮毂与转向轴的配合公差按照间隙配合设计，安装时不需要额外修配即可顺利套入转轴，侧方的紧定螺钉孔采用标准螺纹规格，现场安装时可以直接选用通用标准件完成固定。这类手柄的转向传动过程中，力的传递路径从轮缘经过辐条均匀传导至中心轮毂，不会出现单侧受力偏载的情况，长期使用后轮毂与轴的配合面也不会出现偏磨，能维持稳定的传动精度。针对不同设备的安装需求，轮毂的安装孔深度也做了适配，既可以适配光轴的锁紧固定，也能适配带键槽的转轴连接，满足不同扭矩传递场景的使用需求，操作时的转动阻尼感均匀，没有卡滞或者虚位的问题，操作人员可以通过手部的触感精准控制转向的角度，完成设备转向的微调或者大角度转动操作。
