黄铜内螺纹旋启式单向止回阀结构设计

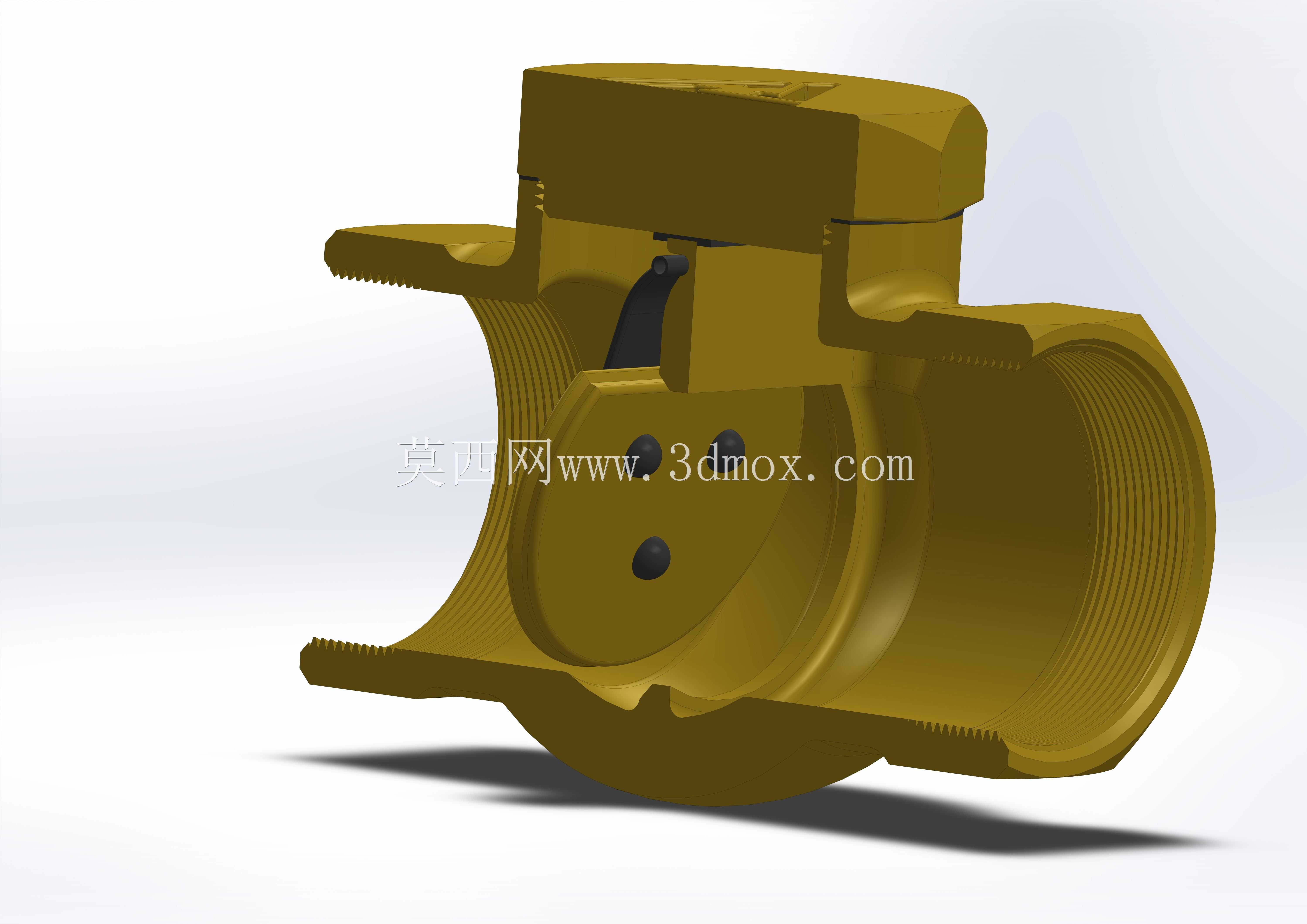

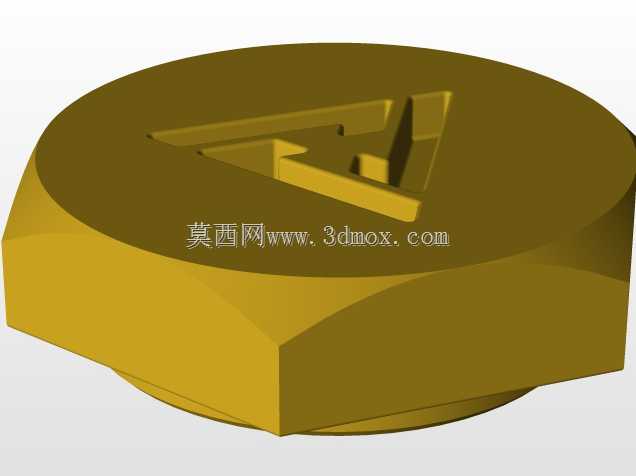

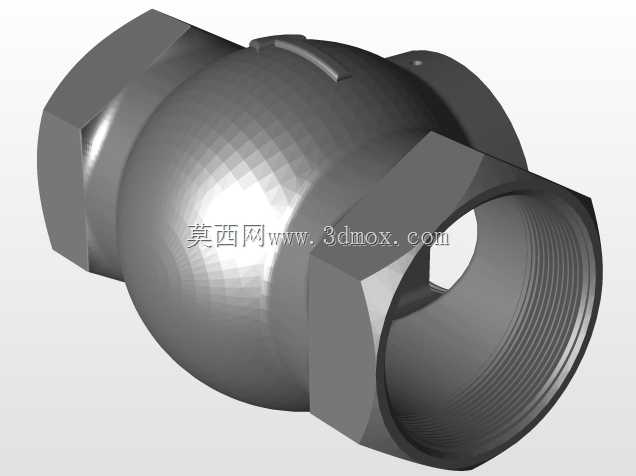

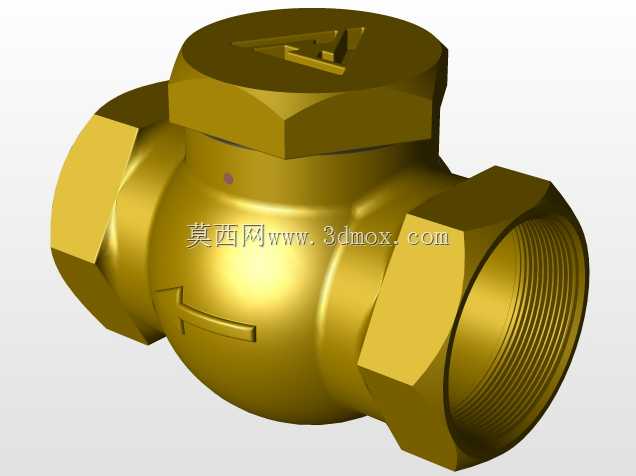

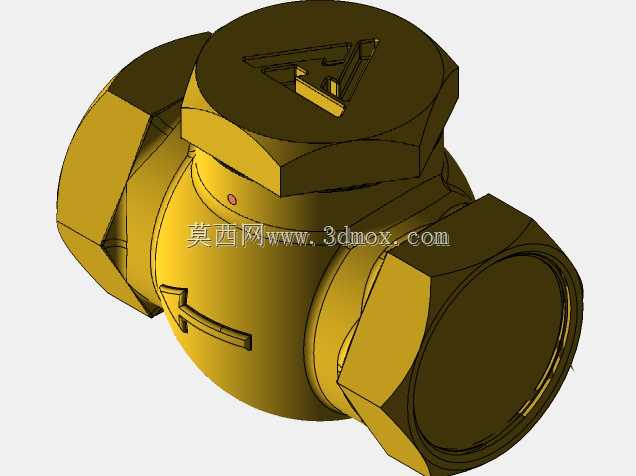

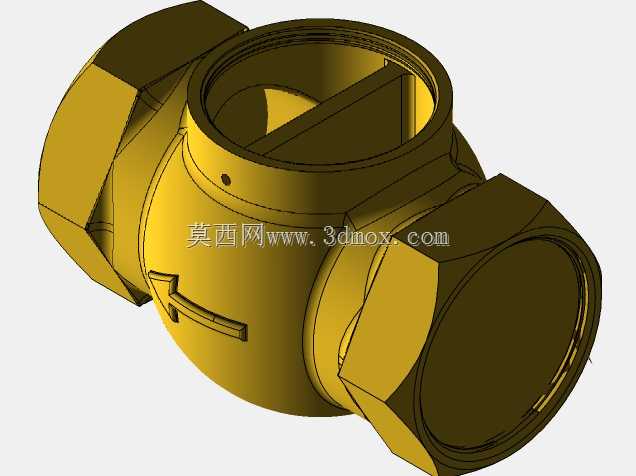

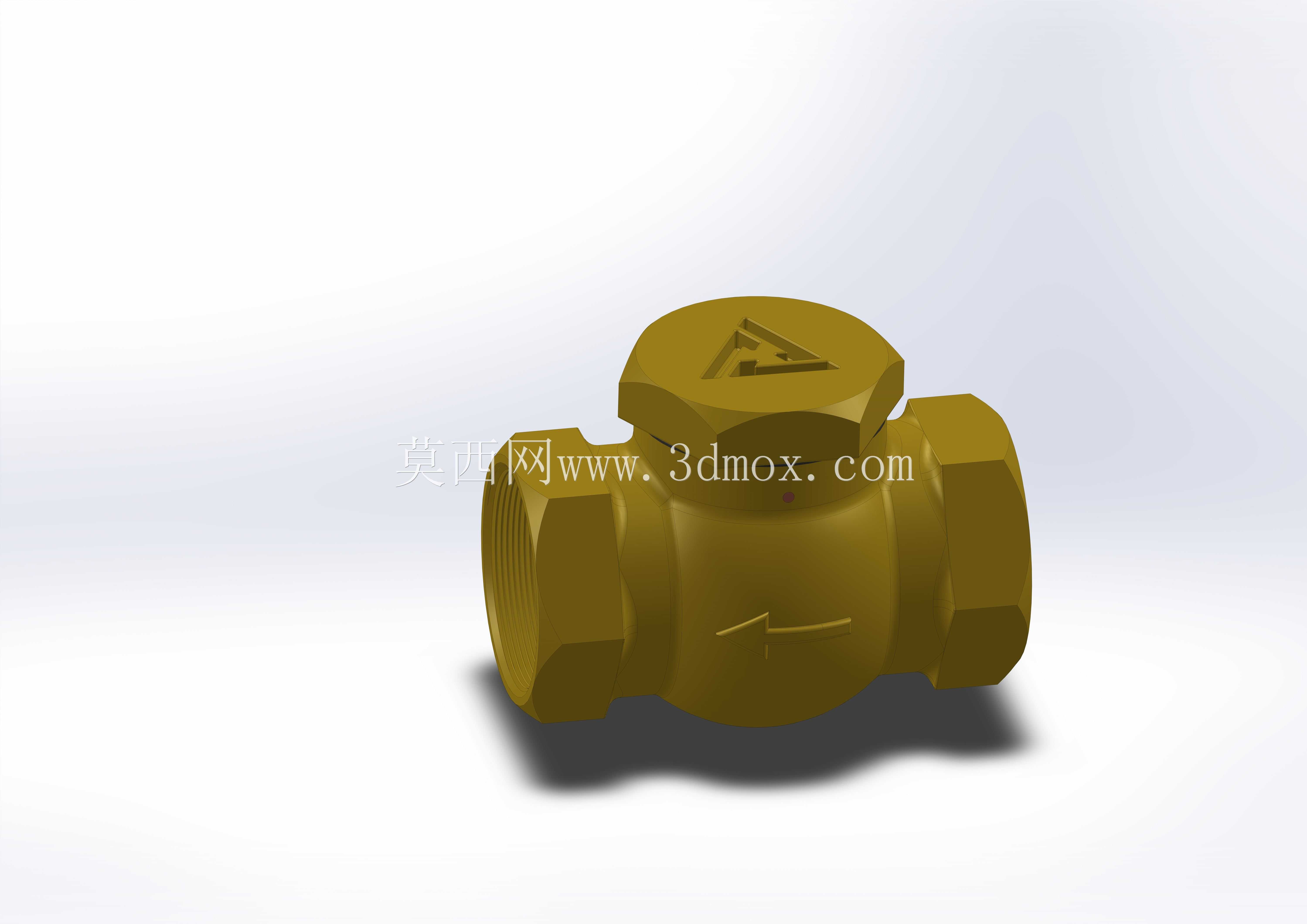

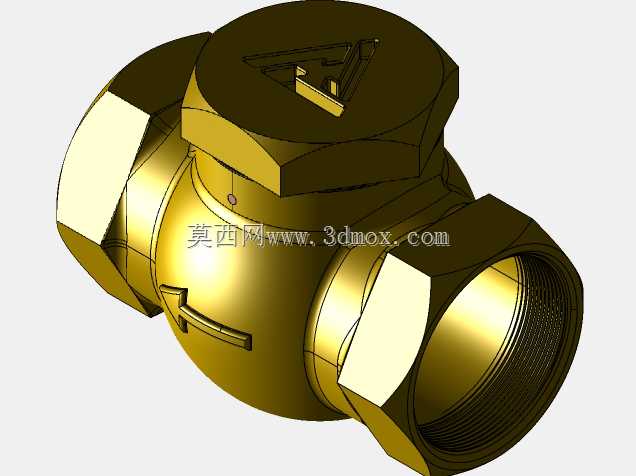

这款黄铜材质的内螺纹连接止回阀，是风泵管路系统中防止介质倒流的核心配套部件，在民用给排水、小型气动输送、低压暖通循环等场景中应用广泛，尤其适配小口径家用增压泵、小型风泵的出口端安装，避免停机后介质反向冲击泵体叶轮，降低泵组反转损坏的风险。从结构设计来看，整体采用旋启式阀瓣结构，阀腔内部的摆动阀瓣依靠介质正向流动的推力开启，介质回流时阀瓣在自身重力与反向介质压力作用下贴合密封面，实现自动截断通路，无需额外电控或人工操作，可靠性强。阀体采用热锻黄铜一体成型工艺，流道做了圆弧过渡处理，尽可能降低介质流经时的阻力损失，避免直角流道带来的压损过大、局部紊流等问题，两端的内螺纹接口符合常规管螺纹标准，安装时无需额外焊接法兰，直接通过生料带密封即可拧入对应管径的管路，适配性强。外形上阀体顶部设置了六角结构的阀盖，方便后期检修时用扳手拆卸，清理阀腔内部的杂质、更换老化密封件，阀体两侧的接口处也做了六角夹持位，安装时可以用管钳固定阀体，避免拧接时阀体受力变形损坏内部密封结构。安装边界方面，该款阀件属于水平安装优先的结构，阀体表面铸有流向箭头，安装时必须保证箭头方向与介质流动方向一致，若垂直安装需保证介质流向为自下而上，避免阀瓣自重导致密封失效；安装时需预留足够的扳手操作空间，阀盖上方至少预留一倍阀盖直径的检修空间，方便后期拆卸维护，两端管路需保证同轴度，避免强行拧接导致阀体出现内应力，长期使用下出现开裂渗漏问题。在风泵配套场景中，该阀件安装在泵出口与用气设备之间，可有效防止停机时管路内的带压气体反向冲入泵腔，避免泵叶片受反向冲击出现变形、启动负载过大等问题，同时也能维持管路内的残余压力，减少下次启动时的建压时间，提升风泵的工作效率。
