内螺纹连接手动简易闸阀结构设计

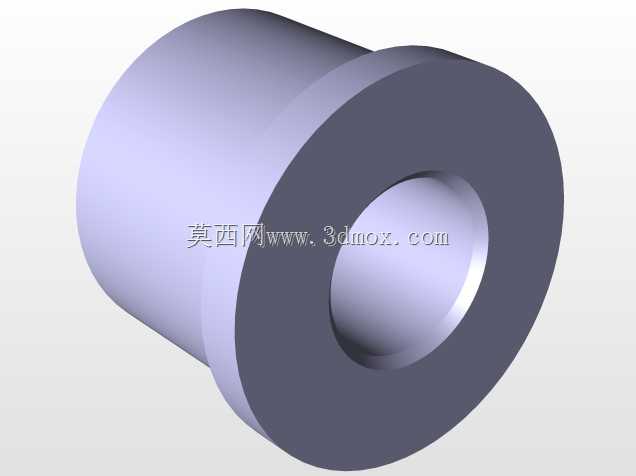

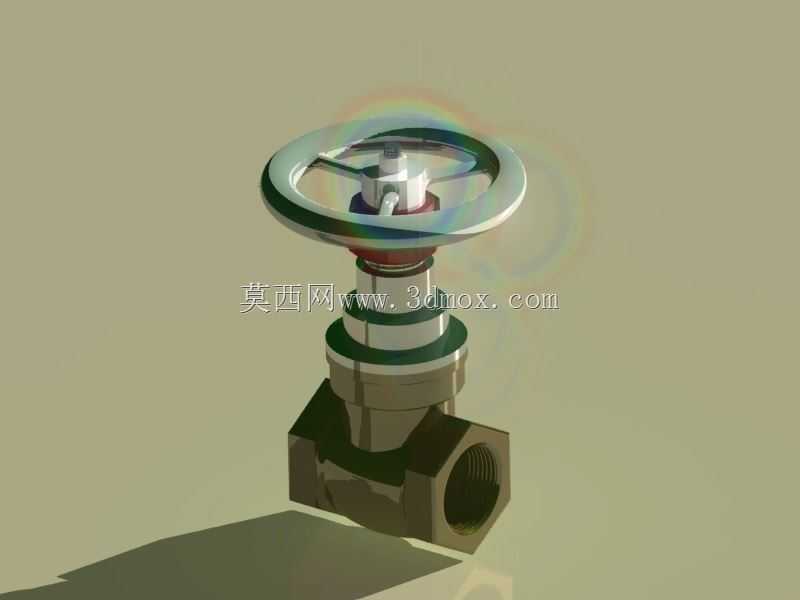

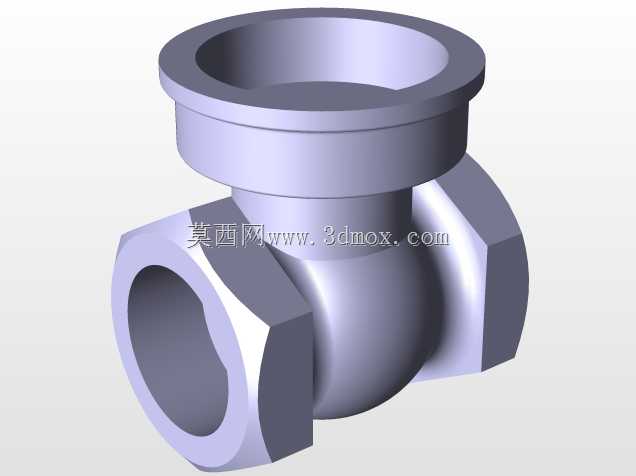

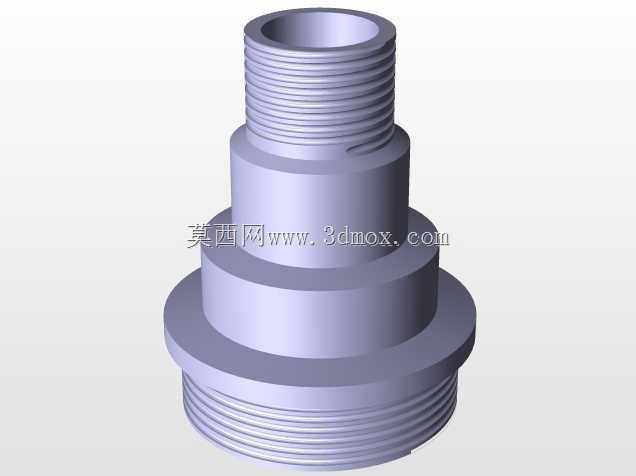

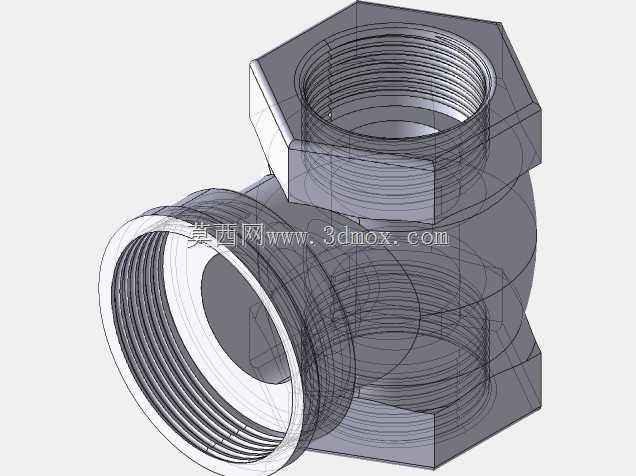

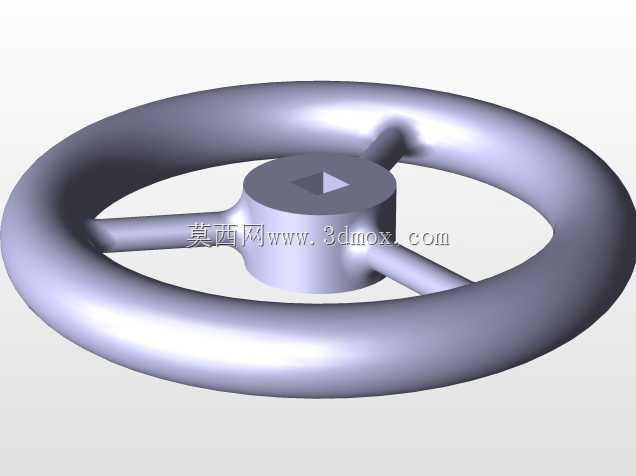

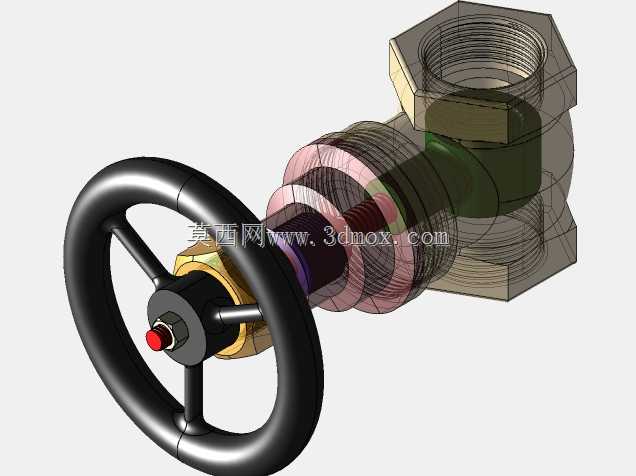

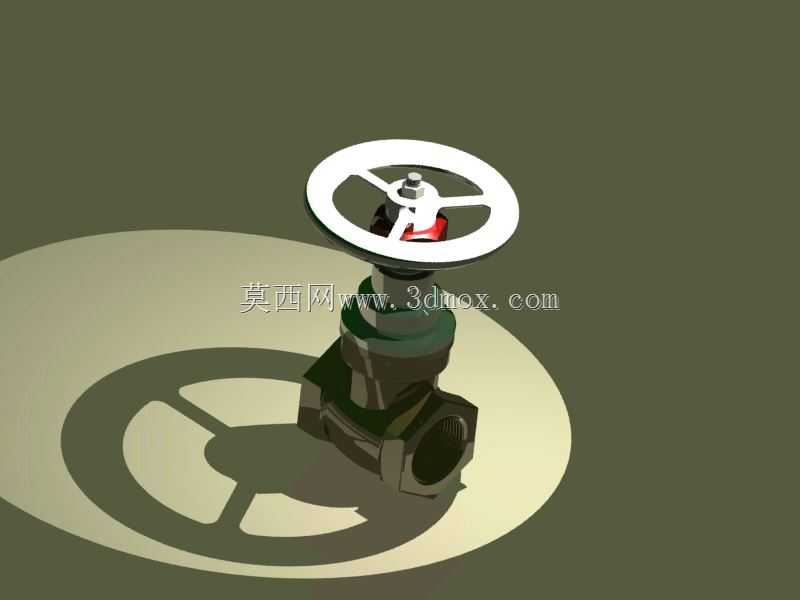

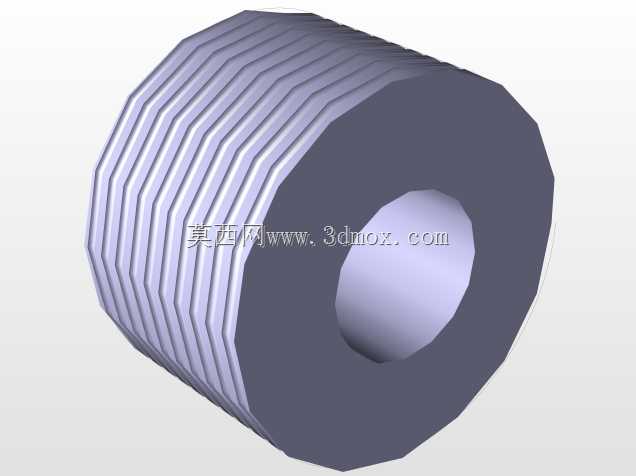

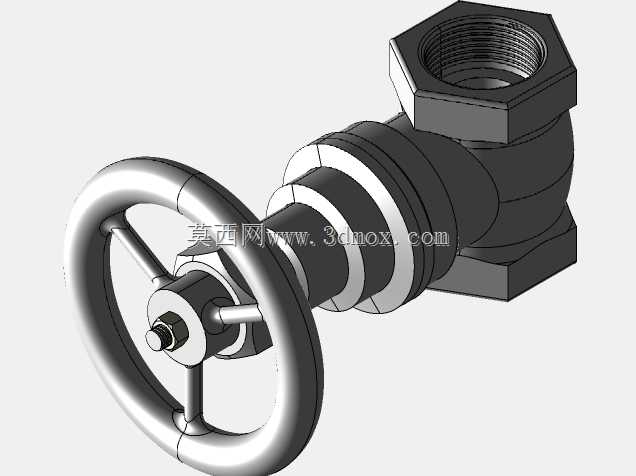

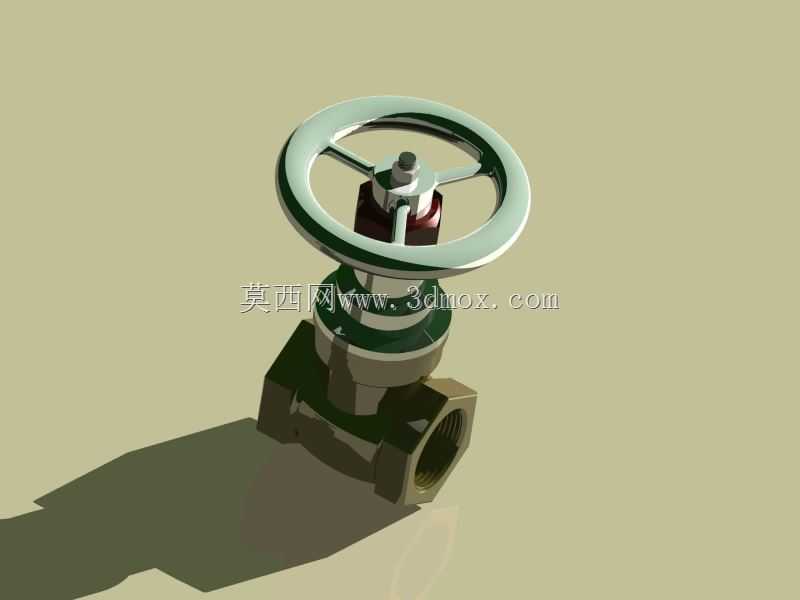

这款手动闸阀的三维结构，主要面向民用给排水、小型工业循环水支路、暖通空调末端管路的通断控制场景，日常工况下承担管路介质截断与导通的核心功能，不适用于节流调节工况，长期半开状态易造成密封面冲蚀磨损，这点在选型应用时需要格外注意。从结构设计逻辑来看，整体采用楔式单闸板密封结构，相比平行闸板结构，对加工精度的容错率更高，低压工况下的密封可靠性更易保证，手轮通过阀杆螺母将旋转运动转化为闸板的直线升降动作，阀杆采用明杆结构设计，可通过阀杆伸出长度直观判断阀门的启闭状态，避免现场操作时的误判。阀体两端采用内螺纹连接接口，适配常规低压流体输送用焊接钢管、镀锌钢管的螺纹连接标准，安装时无需额外焊接法兰，适合小通径管路的快速布设，安装边界需预留手轮操作空间，手轮旋转直径覆盖范围上方不能有管线或结构遮挡，否则会造成启闭操作卡滞，手轮下方的阀杆位置需预留足够的升降行程空间，避免阀门全开时阀杆顶端触碰上部结构。外形结构上，阀体采用锻压成型的流线型流道设计，介质流通路径无明显直角拐点，能有效降低流阻损失，相比同通径的截止阀，全开状态下的压力损失可降低40%以上，适合对管路压损有要求的循环系统。密封结构方面，阀杆与阀体压盖之间采用填料密封结构，可通过调整压盖螺栓的预紧力补偿填料磨损带来的泄漏问题，日常维护无需拆解阀体整体，仅需在线紧固压盖或更换填料即可完成密封修复，大幅降低运维成本。建模过程中对各配合面的公差带做了对应预留，阀杆与阀杆螺母的梯形螺纹配合、闸板与阀体导轨槽的滑动配合、密封面的贴合公差都按照低压阀门的行业常规设计标准做了参数化设置，可直接用于同类小通径闸阀的结构参考、教学演示以及虚拟管路装配的干涉校验，导入装配环境时可直接匹配常规内螺纹管路接口的安装坐标，无需额外调整接口位置。
