弹簧式安全阀完整总成结构设计

在承压管路与压力容器的配套设计中，弹簧式安全阀是最后一道过压保护屏障，其结构可靠性直接决定整套承压系统的运行安全，这类阀件广泛应用于化工流体输送、蒸汽供热管网、空压站储气系统、液压动力单元等带压作业场景，当系统内部介质压力超过预设阈值时，阀瓣会自动克服弹簧预紧力抬升，快速泄放多余介质，待压力回落至安全区间后自动回座密封，避免超压引发的设备爆裂、介质泄漏等生产事故。

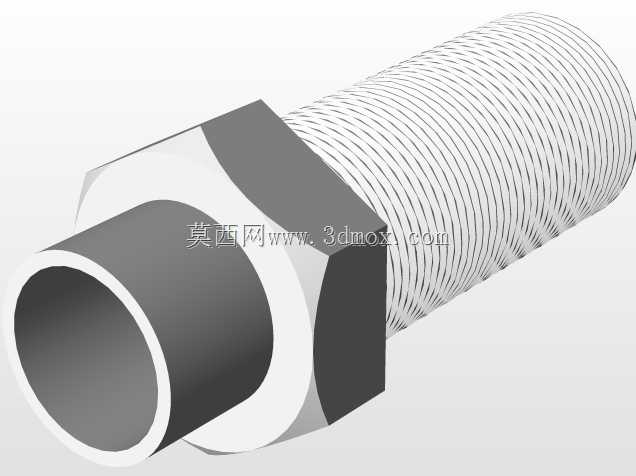

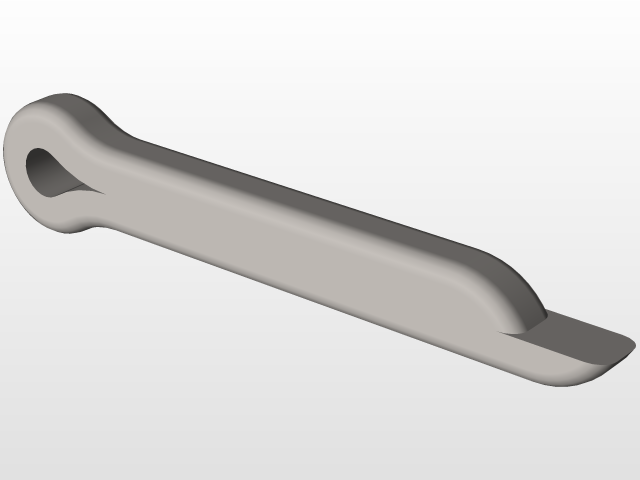

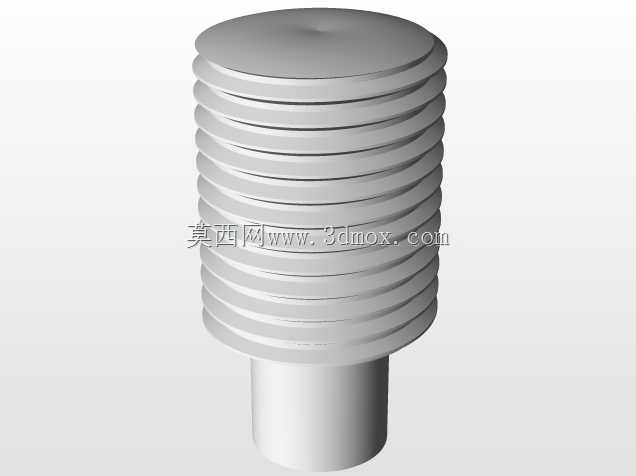

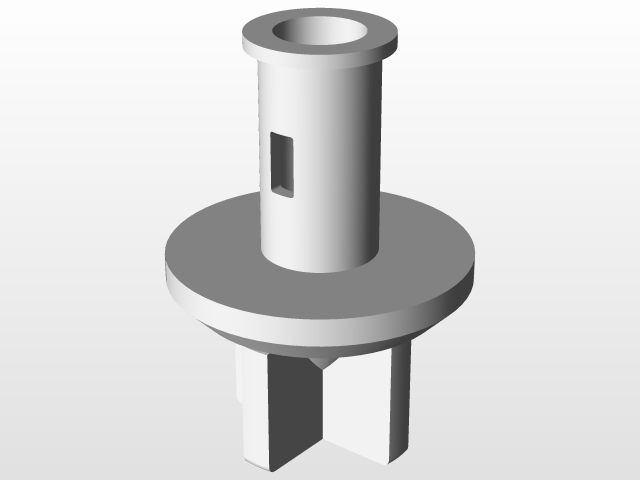

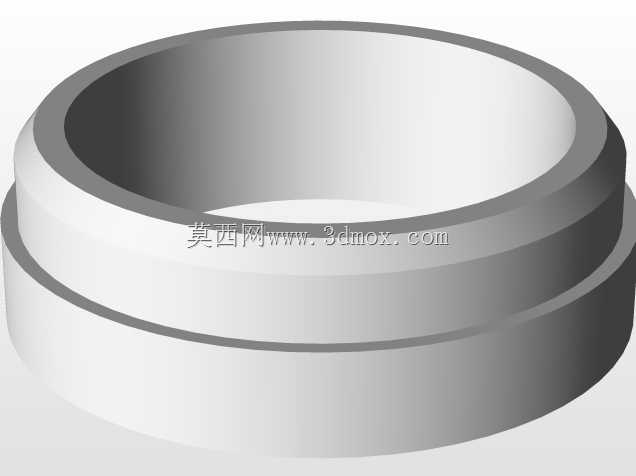

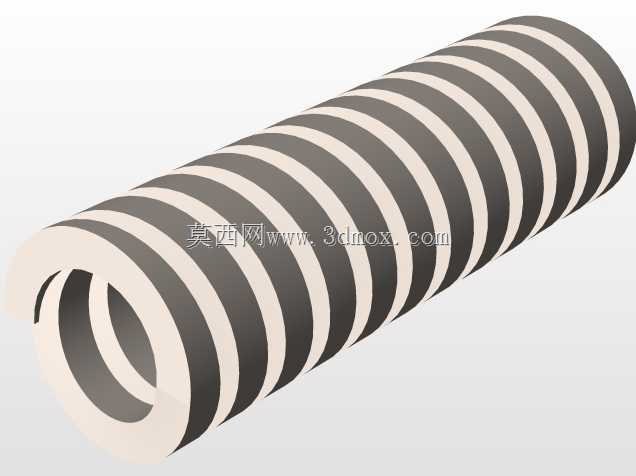

这套总成结构在设计阶段优先考虑了动作灵敏度与密封可靠性的平衡，弹簧参数的匹配经过多轮迭代：预紧压缩量对应阀件的开启压力设定值，弹簧刚度直接影响回座压差范围，避免阀瓣出现频跳或颤振现象，减少密封面的冲击磨损。整体结构采用模块化拆分思路，阀体流道做了平滑过渡处理，降低介质泄放时的流阻，减少高速介质对阀体内腔的冲蚀；阀瓣与阀座的密封面采用堆焊硬质合金的结构设计，保证长期反复启闭后的密封性能，避免正常工作压力下出现介质内漏。导向套与阀杆的配合间隙经过严格控制，既保证阀瓣升降动作无卡滞，又能限制阀瓣的横向偏移，确保密封面能够精准贴合。

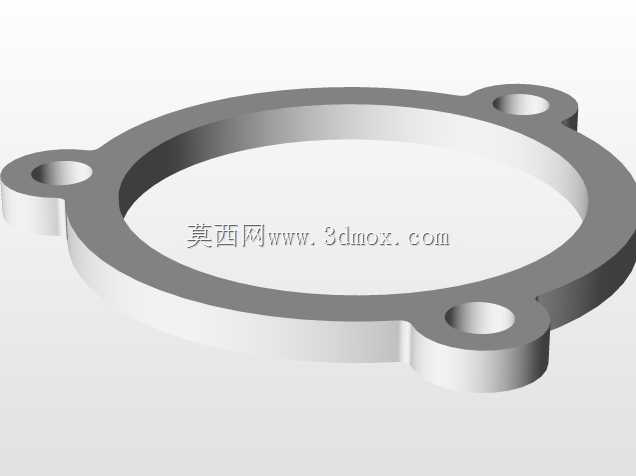

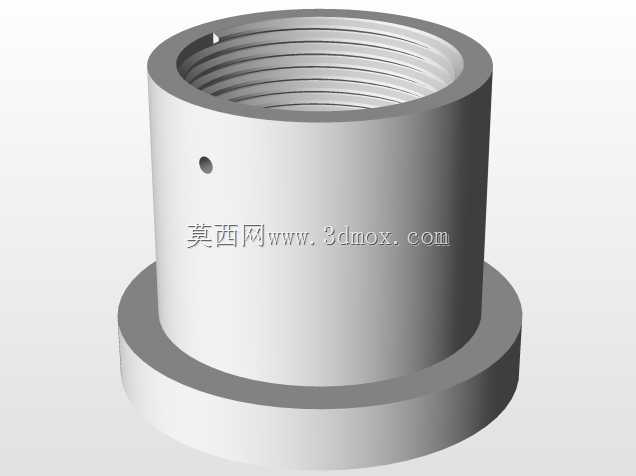

从安装边界来看，该阀采用法兰连接结构，进出口法兰的密封面尺寸、螺栓孔中心距匹配通用工业管路法兰标准，可直接适配同压力等级的管路接口，无需额外制作过渡转接件；整体外形轮廓充分考虑了现场安装的操作空间，顶部的弹簧调节罩预留了足够的扳手操作空间，方便现场根据实际工况微调开启压力，侧面的泄放口可根据需求接引流管路，将泄放的介质引导至安全收集区域，避免高温、高压或腐蚀性介质外泄伤及现场操作人员。

建模过程中对所有配合面做了公差匹配，比如阀杆与导向套的间隙配合、弹簧两端的支撑面平行度要求、密封面的平面度要求都在模型中做了对应标注，方便后续工程图输出时直接调用公差参数；同时对易损件做了单独的零件拆分，比如弹簧、密封环、导向套都可单独拆卸更换，后期维护时无需整体更换阀件，降低设备运维成本。整套模型完整还原了安全阀的内部装配关系，可直接用于管路系统的装配干涉检查、操作空间校核，也可作为阀件结构优化设计的基础模型，帮助设计人员快速理解弹簧直接载荷式安全阀的动作原理与结构组成。
