农场破碎机覆盖器转子结构设计

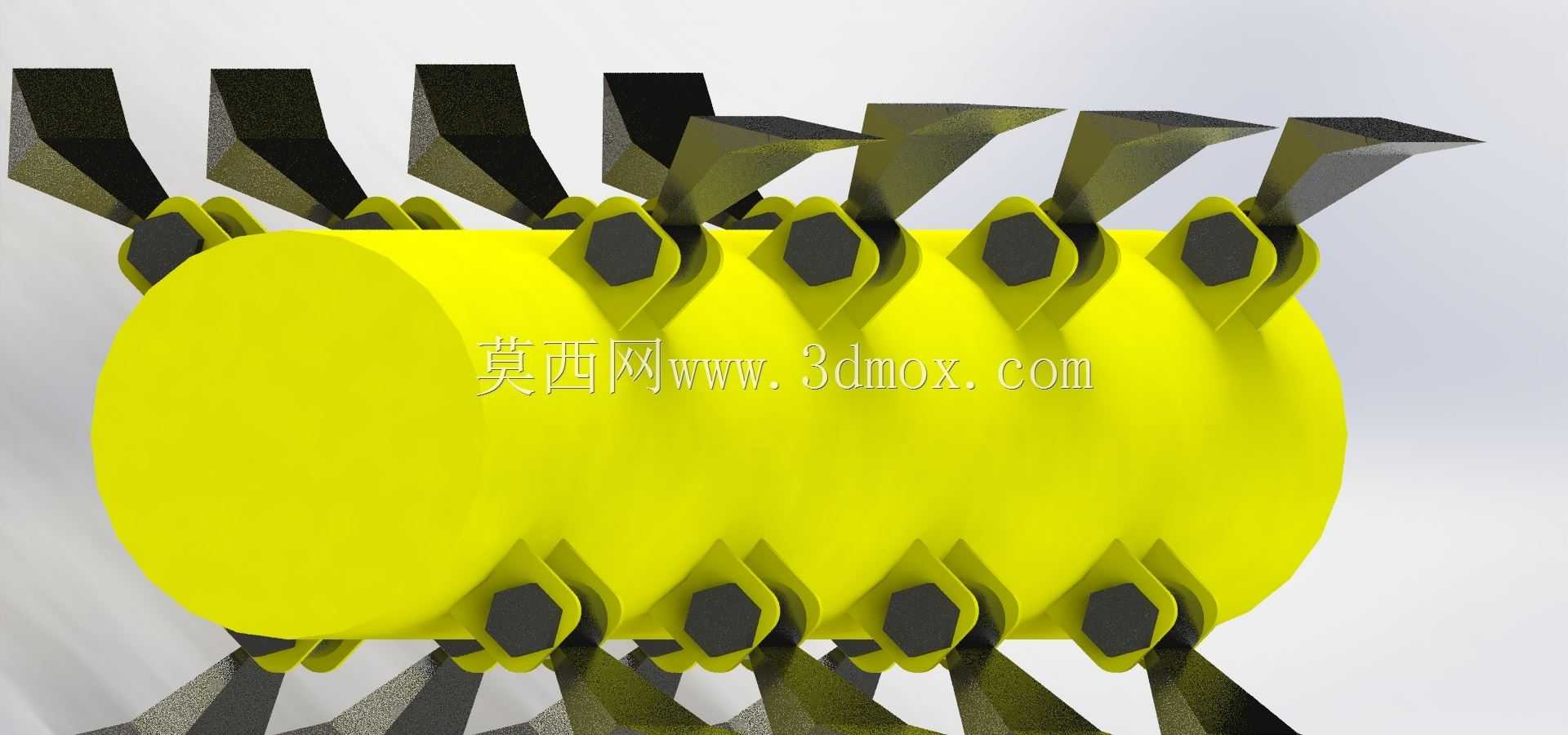

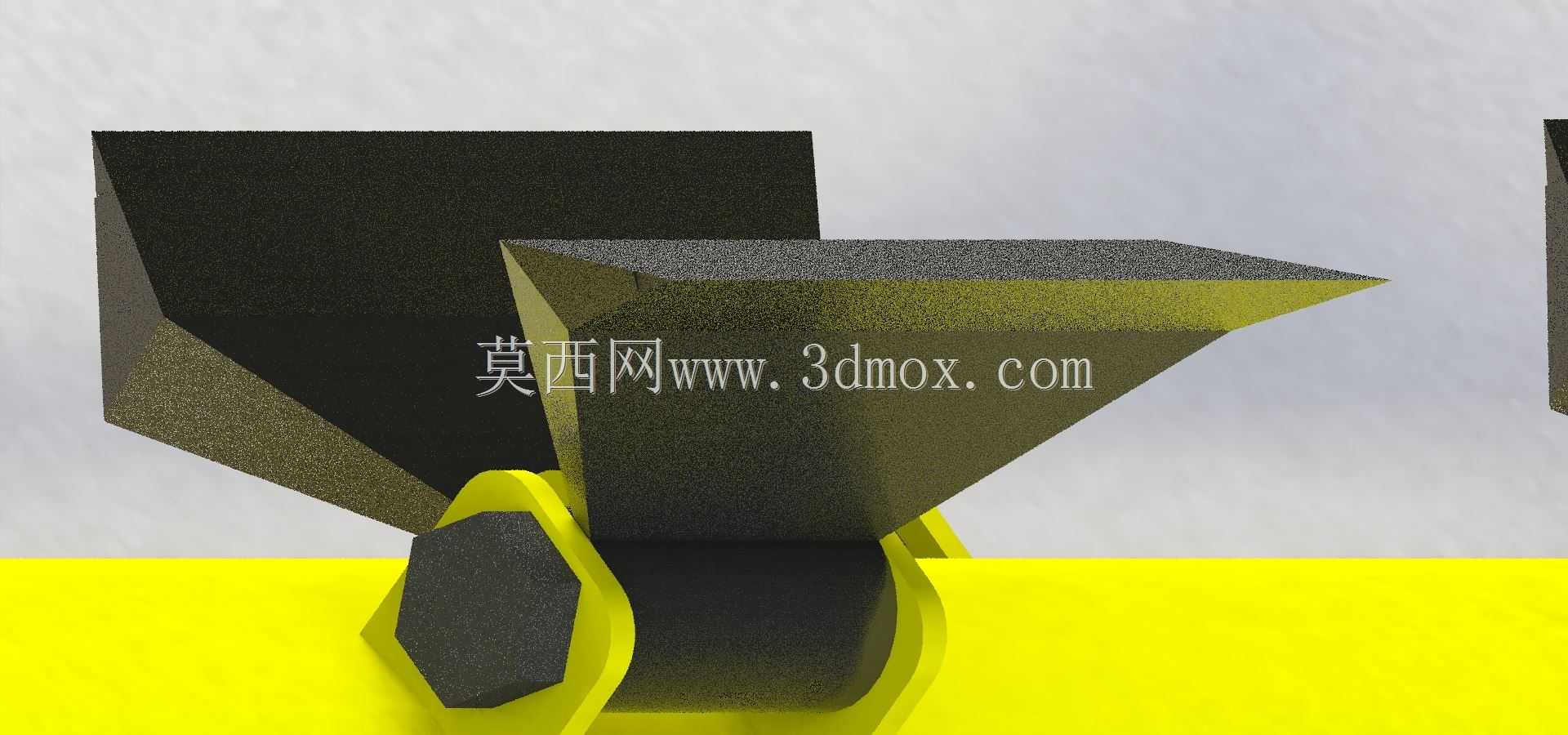

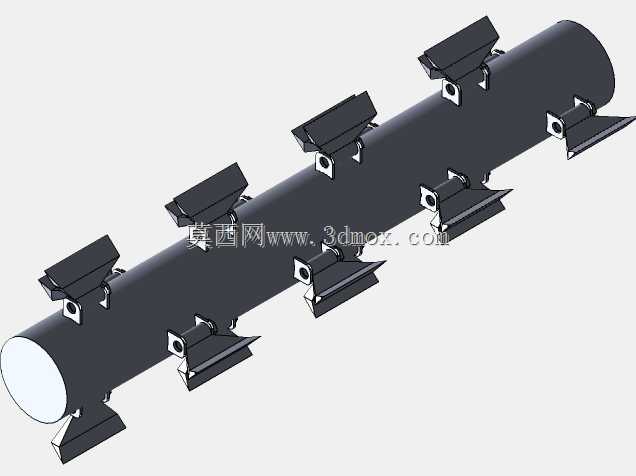

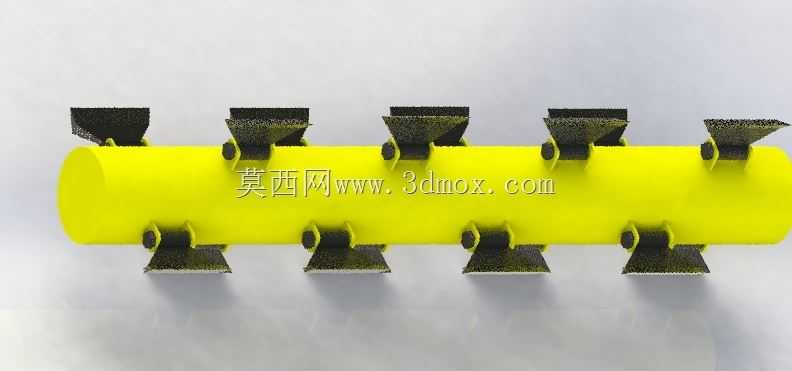

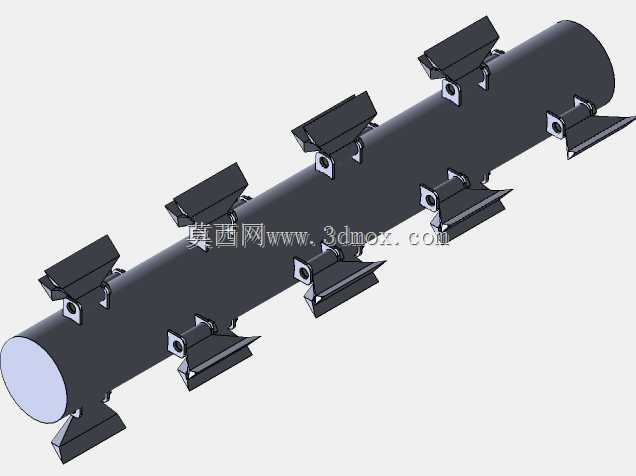

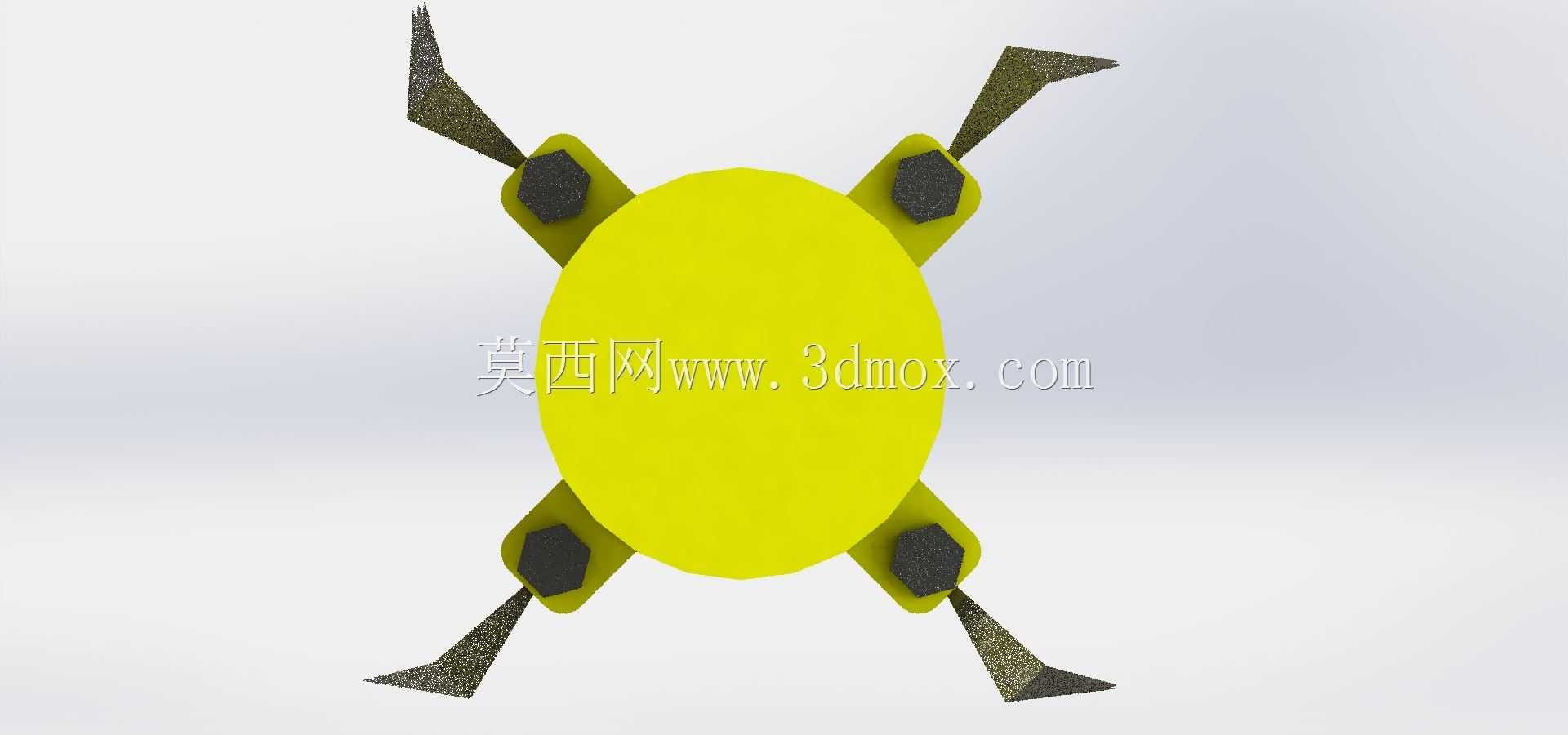

这款转子部件主要适配农场场景下的物料破碎作业，针对农牧生产中秸秆、饲料原料、农牧废弃物等常见破碎对象设计，是锤式破碎设备的核心做功部件。从结构设计来看，转子整体采用对称式锤片布局，核心回转直径设定为160毫米，配套的锤刃有效切割长度为150毫米，这个尺寸边界刚好适配中小型农场自用破碎设备的安装腔体，不需要对原有设备的机架、轴承座位置做额外改动就能完成替换安装。设计过程中优先考虑了作业时的动平衡性能，每一组锤片的安装位都做了对称配重处理，避免高速回转时出现径向跳动，减少轴承座的额外负载，延长整套回转部件的使用寿命。锤片部分采用棱角式切削外形，相比传统平刃锤片，在接触物料时能形成更大的剪切应力，针对纤维类农牧物料的破碎效率更高，不容易出现物料缠轴的问题。转子的轴接部位做了加厚凸台设计，和传动轴配合时能传递更大的扭矩，应对硬质杂物混入物料的突发工况时，不容易出现轴孔开裂、键槽崩损的问题。从实际应用场景出发，这类转子不需要配套复杂的调节结构，安装完成后只需要保证和腔体筛网的间隙在合理范围，就能稳定完成破碎作业，日常维护只需要定期检查锤片磨损量，磨损到阈值后直接更换对应锤片即可，不需要整体更换转子总成，降低了农牧用户的使用成本。在建模过程中，对各个安装配合面都做了公差预留，轴孔的配合公差按照过渡配合设定，既保证安装时的同轴度，也方便后期拆卸维护；锤片和转子本体的连接位做了局部加强，避免长时间受冲击载荷出现结构变形。整体外形没有多余的冗余结构，所有曲面和棱角都服务于做功需求，回转时不会产生多余的风阻，也不容易在结构缝隙中残留物料，减少作业后的清理工作量。
