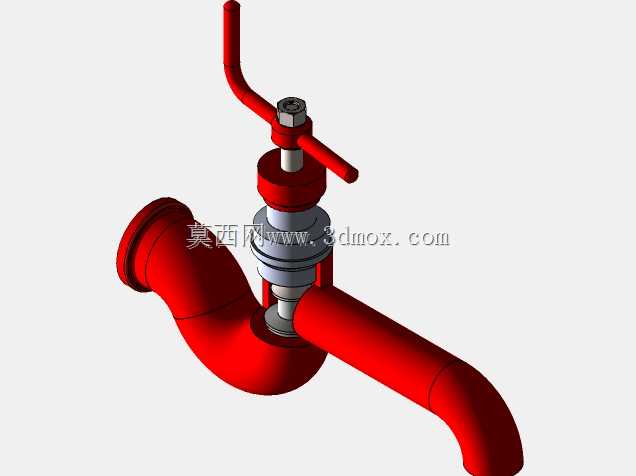

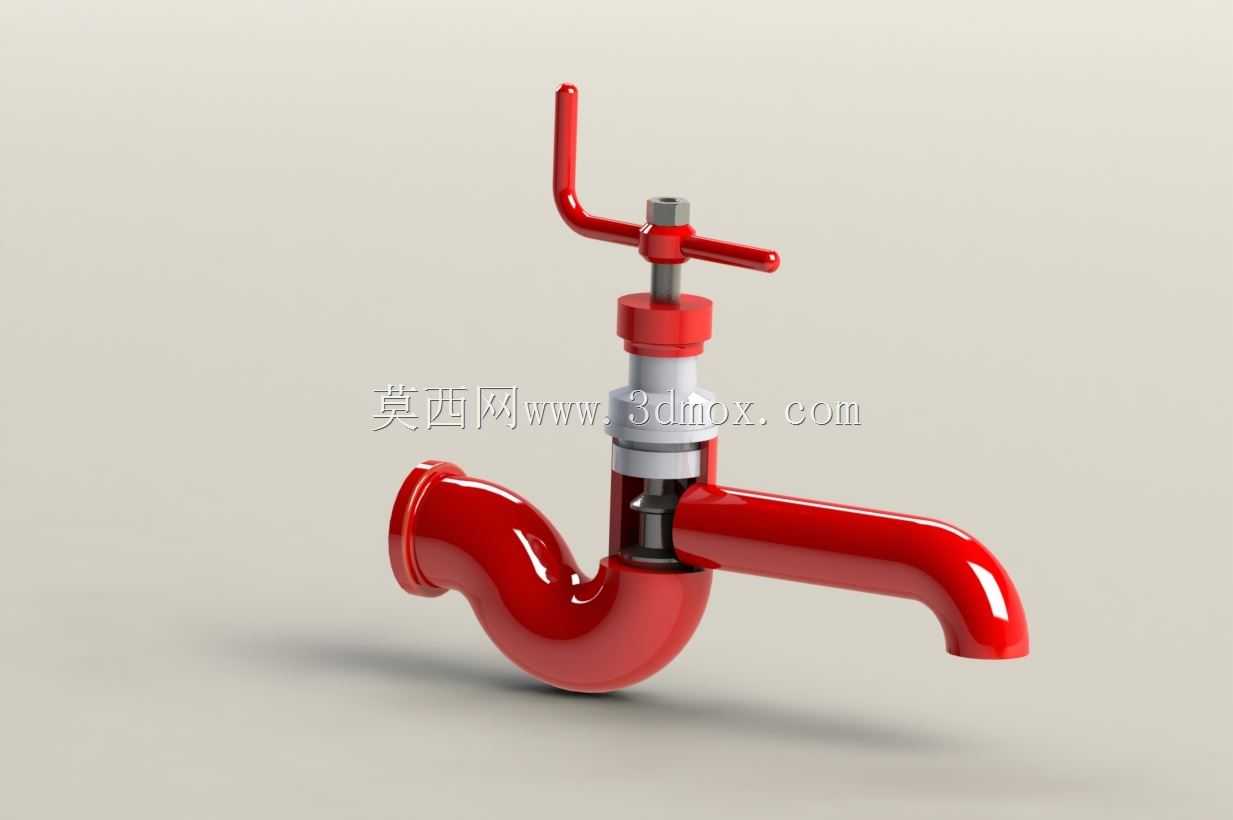

鲁比内托结构手动截止式水龙头

日常民用供水、小型实验管路、临时输水场景里，这类手动截止式水龙头是最常见的管路终端控制部件，核心作用是控制管路内水流的通断，也可通过阀杆的升降幅度粗略调节出水流量，相比球阀类快开结构，这种螺杆升降式的截止结构在低压常温清水输送场景下，密封可靠性更稳定，不会因为长期频繁开关出现密封面快速磨损导致的滴漏问题。从结构设计逻辑来看，整体采用弯管式流道布局，进水端为外螺纹接口，适配常规4分民用供水管路的内螺纹对接，出水端为敞口弯管结构，出水方向斜向下，避免接水时水流飞溅，安装时需要预留的横向空间约为进水端接口中心到出水端最外侧的120mm距离，纵向从阀体底部到手柄最高位置的操作空间需要预留180mm以上，避免手柄转动时和墙面、台盆边缘产生干涉。阀杆部分采用梯形螺纹传动，转动顶部的T型手柄时，阀杆带动底部的密封压头垂直升降，压头底部采用软质密封垫贴合阀座密封面，关闭时仅需要施加较小的手动力矩即可实现完全密封，不会出现硬密封结构需要大力矩锁紧的问题。阀体的流道采用等径设计，内部没有突兀的变径结构，水流通过时的阻力损失较小，全开状态下的流量系数和同通径的球阀基本持平，不会因为流道弯折出现明显的水压衰减。在建模过程中，需要重点关注阀杆和阀体配合处的密封间隙，既要保证阀杆升降顺畅无卡滞，也要预留密封填料的安装空间，避免使用过程中出现阀杆处渗水的问题；阀体的弯管部分采用等曲率圆弧过渡，避免直角弯折造成的应力集中，同时也能减少水流通过时的紊流噪音。这类结构的水龙头除了民用卫浴场景，也常被用在小型设备的冷却水管路、户外临时供水点、园林灌溉的支路终端，因为结构简单拆解方便，后期维护仅需要更换底部的密封垫即可恢复密封性能，维护成本极低，不需要整体更换阀体。设计时还要考虑手柄的操作力矩，T型手柄的力臂长度经过优化，普通人单手即可完成开关操作，不需要借助额外工具，即使手上沾有水或者油污也能稳定施力，不会出现打滑的问题。阀体的外表面做圆弧过渡处理，没有尖锐的棱角，避免安装和使用过程中划伤操作人员，同时光滑的外表面也更容易清洁，不容易积存水垢和污渍。
