灌木芒果离心破碎压榨设备结构设计

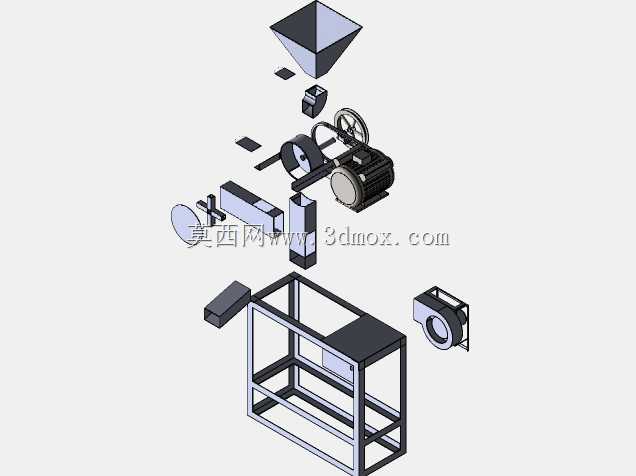

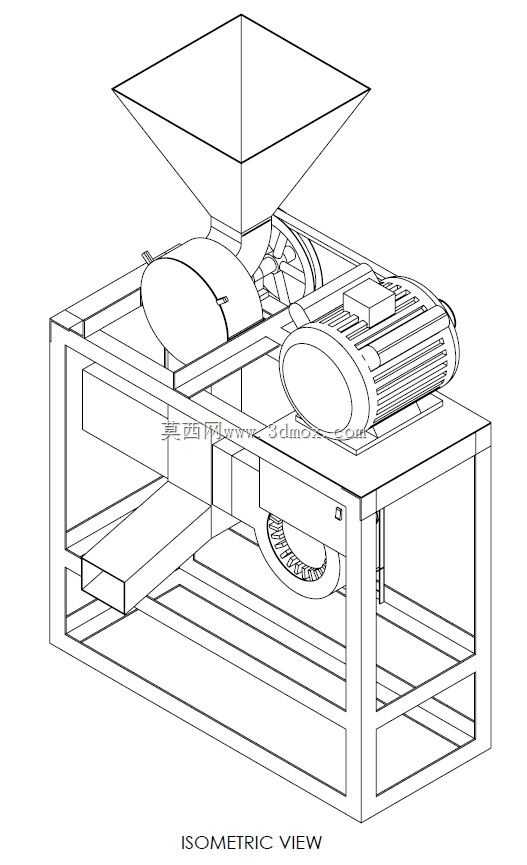

这款设备针对灌木芒果这类硬质带纤维的热带林果加工场景开发，主要适配山地种植区小型加工点、村级林果初加工站点的鲜果处理需求，可完成鲜果进料后的破碎、初步压榨工序，替代传统人工捶打、简易碾压的低效处理方式，处理后的果料可直接进入后续取汁、发酵或果干加工环节。从结构布局来看，设备采用方管焊接机架作为承载主体，机架底部预留了地脚安装孔位，可直接固定在水泥硬化地面上，整体安装边界控制在长1.8米、宽0.9米、高1.6米范围内，无需额外搭建大型操作平台，适配小型加工车间的空间排布。顶部采用方锥形进料斗设计，斗壁倾斜角度设置为62度，可避免高纤维果料在进料口搭桥卡料，进料斗下方对接对辊式初破碎腔，辊面排布交错的硬质凸齿，可将带皮的整果先破碎为10-15毫米的碎块，避免整果直接进入离心腔造成的负载冲击。破碎腔侧方通过带传动结构连接驱动电机，电机采用卧式安装固定在机架侧方的安装板上，安装板预留了腰型调节孔，可快速调整皮带张紧度，降低日常维护的操作难度。初破碎后的果料依靠重力落入下方的离心破碎压榨腔，腔体内设置带滤孔的旋转筛篮，高速旋转产生的离心力可将果料中的汁液通过筛孔甩出至集液槽，果渣则在腔体内壁的导流条作用下向出料端移动，最终从侧下方的出料口排出，实现渣汁的初步分离。设计过程中重点考虑了果料纤维缠绕的问题，所有旋转部件的轴端均设置了防缠绕挡圈，腔体内部的连接位置全部采用圆弧过渡，避免纤维挂接残留；机架的层架结构预留了电机、传动部件的检修空间，日常清理、易损件更换无需完全拆解设备，单人即可完成常规维护操作。传动部位全部设置在机架内侧的防护区域，避免操作过程中人员接触转动部件，进料斗的高度设置为1.4米，适配人工倒料的操作高度，无需额外配置上料提升机即可完成单机作业，也可根据加工线需求对接皮带式上料设备，适配不同规模的加工产线布局。
