这套齿轮齿条啮合传动结构,是机械传动领域里实现旋转运动与直线运动相互转换的典型构型,在各类需要精准直线进给、往复位移的工业场景中应用十分广泛。从实际工程落地的角度看,这类结构常出现在自动化生产线的工件推送工位、小型机床的轴向进给单元、物流分拣设备的挡料移位机构,甚至是部分专用检测设备的探头平移驱动模块中,相比同步带传动它具备更高的传动刚性,相比丝杠传动它能适应更长行程的位移需求,且安装维护的门槛更低,在中低速、中等负载的直线驱动场景里性价比突出。

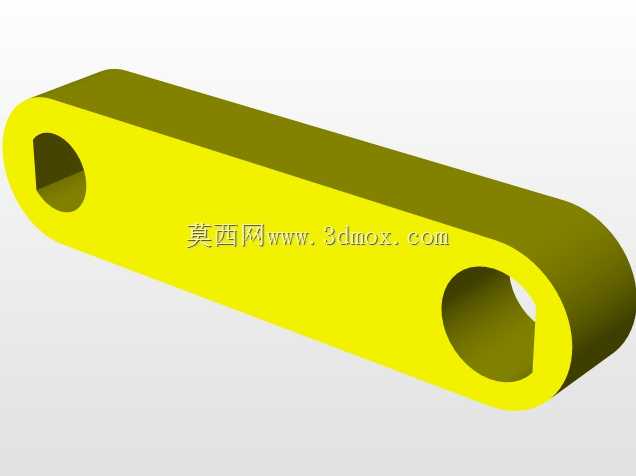

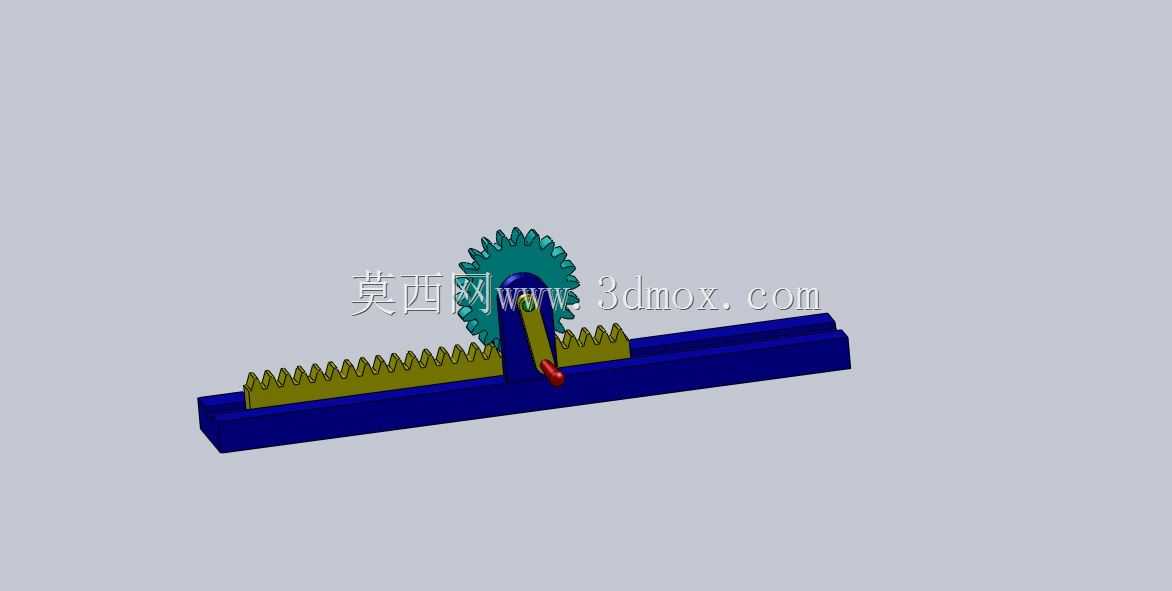

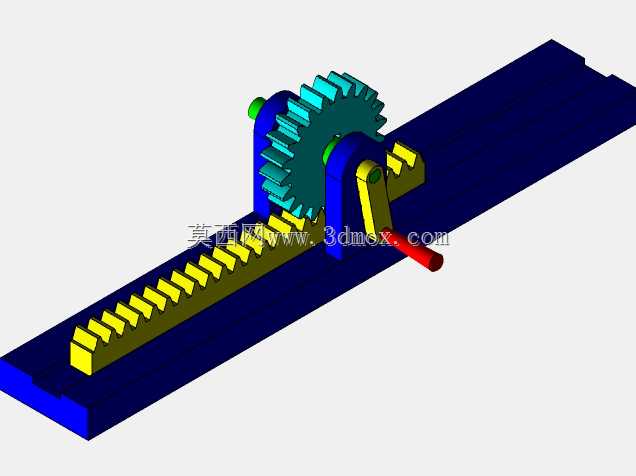

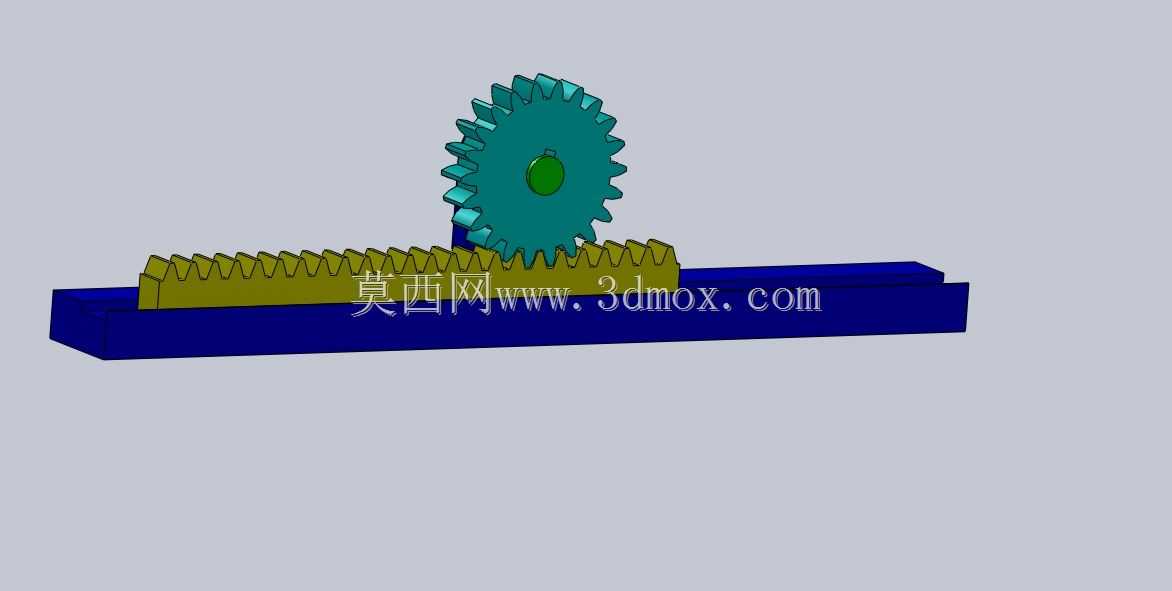

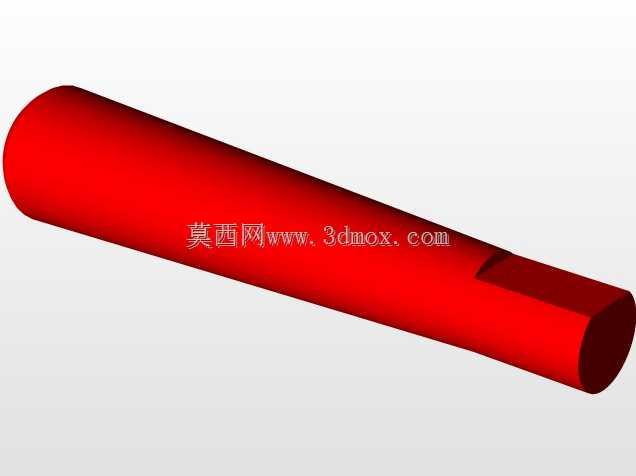

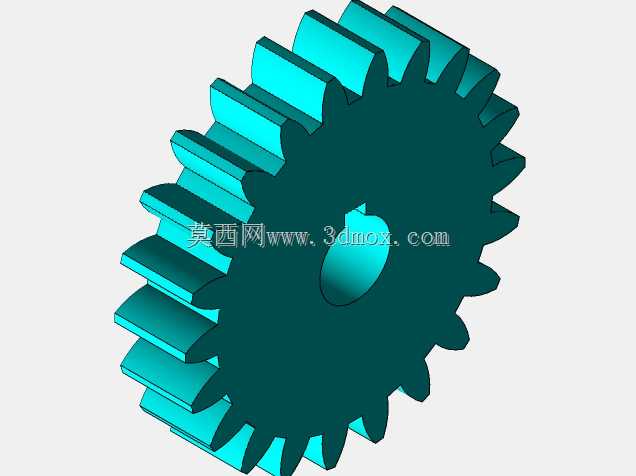

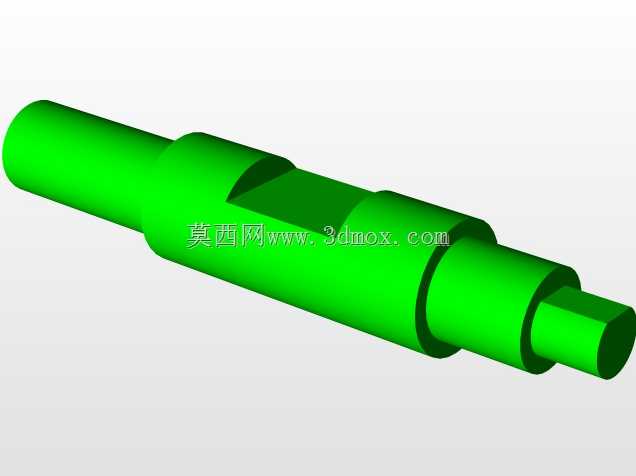

设计这套结构时,首先要匹配的是齿轮与齿条的模数一致性,齿形参数的吻合度直接决定了啮合间隙与传动噪音水平,建模过程中需要严格对齐齿顶高、齿根高的公差带,避免出现卡滞或侧隙过大的问题。图中展示的结构采用了直齿圆柱齿轮与直齿条配合的形式,齿轮通过中心的安装孔与驱动轴连接,驱动轴可外接伺服电机或手动旋钮作为动力输入端,齿条固定在下方的滑移基座上,基座与底部的导向滑轨配合,保证齿条运动过程中不会出现偏摆,齿轮转动时通过轮齿与齿条齿槽的依次啮合,带动齿条沿滑轨方向做直线往复运动,当齿轮正反转切换时,齿条的运动方向也随之同步改变。

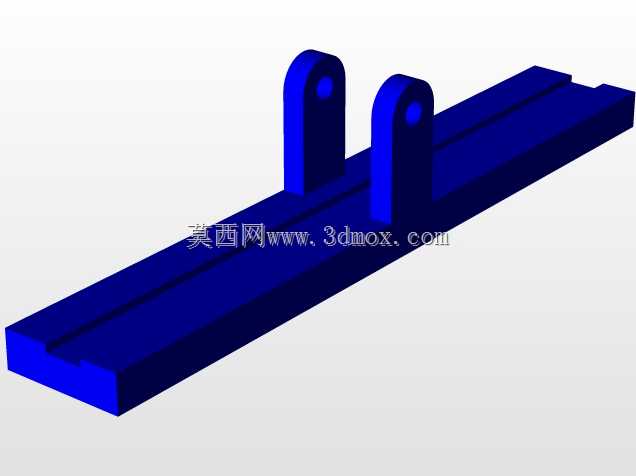

从安装边界来看,设计时需要预留齿轮的转动包络空间,齿轮外径与周边安装结构的安全间隙不能小于2mm,避免转动过程中发生剐蹭;齿条的安装基面需要保证平面度公差在0.1mm/100mm以内,否则啮合过程中会出现齿面受力不均,加剧局部磨损。滑移基座的导向长度需要覆盖齿条的全行程,两端要预留硬限位结构,防止齿条运动超程脱开齿轮啮合。齿面的接触精度需要在装配时调整齿轮与齿条的中心距来保证,合理的侧隙设置既能补偿加工安装误差,也能在热胀冷缩的工况下避免卡齿,同时还能储存少量润滑脂,降低长期运行的磨损速率。
这类传动结构的功能特性十分明确,它可以将连续的旋转输入转化为定比的直线输出,传动比稳定,不存在打滑丢步的问题,只要齿轮的转角控制精度足够,齿条的直线位移精度就能得到有效保证。在手动驱动的场景下,比如小型工装的快速进给、调试工位的位置调整,这套结构也能提供清晰的操作反馈,操作人员可以通过齿轮的转动圈数直观判断齿条的位移距离,不需要额外加装复杂的位移检测元件就能实现粗定位。如果搭配防尘罩对啮合区域进行防护,还能适应多粉尘的车间工况,延长结构的使用寿命。
