土方机械铲斗快速连接装置结构设计

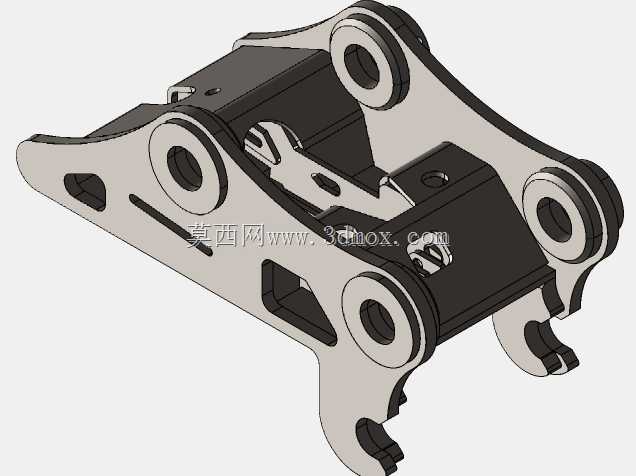

在土方作业现场，挖掘机、装载机这类主机更换属具的效率直接影响台班产出，传统销轴连接需要人工对位、敲装销轴，单次换斗往往要耗费十几分钟，遇到工地多工序交叉作业，频繁换属具的时间损耗十分可观。这款快换接头正是针对这类痛点设计，直接挂载在主机斗杆与铲斗（或其他液压属具）之间，无需反复拆装主销轴，驾驶员在驾驶室内操作即可完成属具的锁紧与脱开，大幅压缩换属具的辅助作业时间。从结构设计来看，整体采用高强度合金钢板拼焊成型，主体两侧的支撑板做了镂空减重处理，在保证结构刚度的前提下尽可能降低自重，避免过多占用主机的举升载荷余量。上部的两组同轴销孔用于和主机斗杆、摇杆的连接端匹配，孔位公差严格控制在过渡配合区间，保证连接后无旷量，避免作业过程中冲击载荷造成销孔过早磨损。下部的挂钩式锁紧结构是核心功能区，固定钩端先卡入属具的前连接销轴，再通过内置的锁紧机构卡紧后销轴，锁紧位设置了防脱保险结构，避免作业过程中误触解锁引发安全事故。设计过程中充分考虑了不同吨位主机的安装边界，销孔中心距、挂钩开口尺寸完全匹配对应吨位主机的属具连接尺寸，不需要对主机斗杆端做任何改装即可直接挂载。油路接口预留了标准液压快插端口，适配带液压驱动的属具（如破碎锤、液压剪）的油路连接，不需要额外改装管路。结构受力路径经过反复校核，作业时的挖掘载荷通过两侧支撑板直接传递到上部连接销，锁紧机构只承担锁紧定位力，不直接承受主挖掘载荷，大幅提升了结构的使用寿命。日常维护时只需要定期在锁紧滑动面加注润滑脂，检查保险销的磨损情况即可，不需要复杂的拆解保养。这类快换装置在市政施工、土方开挖、矿山作业场景都有广泛应用，尤其是需要频繁切换挖斗、破碎锤、抓斗的作业场景，能显著提升主机的利用率，降低作业人员的劳动强度，避免人工拆装销轴时的磕碰安全隐患。建模过程中对所有配合面做了公差匹配，预留了焊后加工的余量，焊接位置做了坡口示意，完全符合实际加工工艺要求，可直接作为同类产品设计的参考模型，也可用于主机属具匹配的干涉校验。
