带搅拌机构锥底支腿式罐体设备

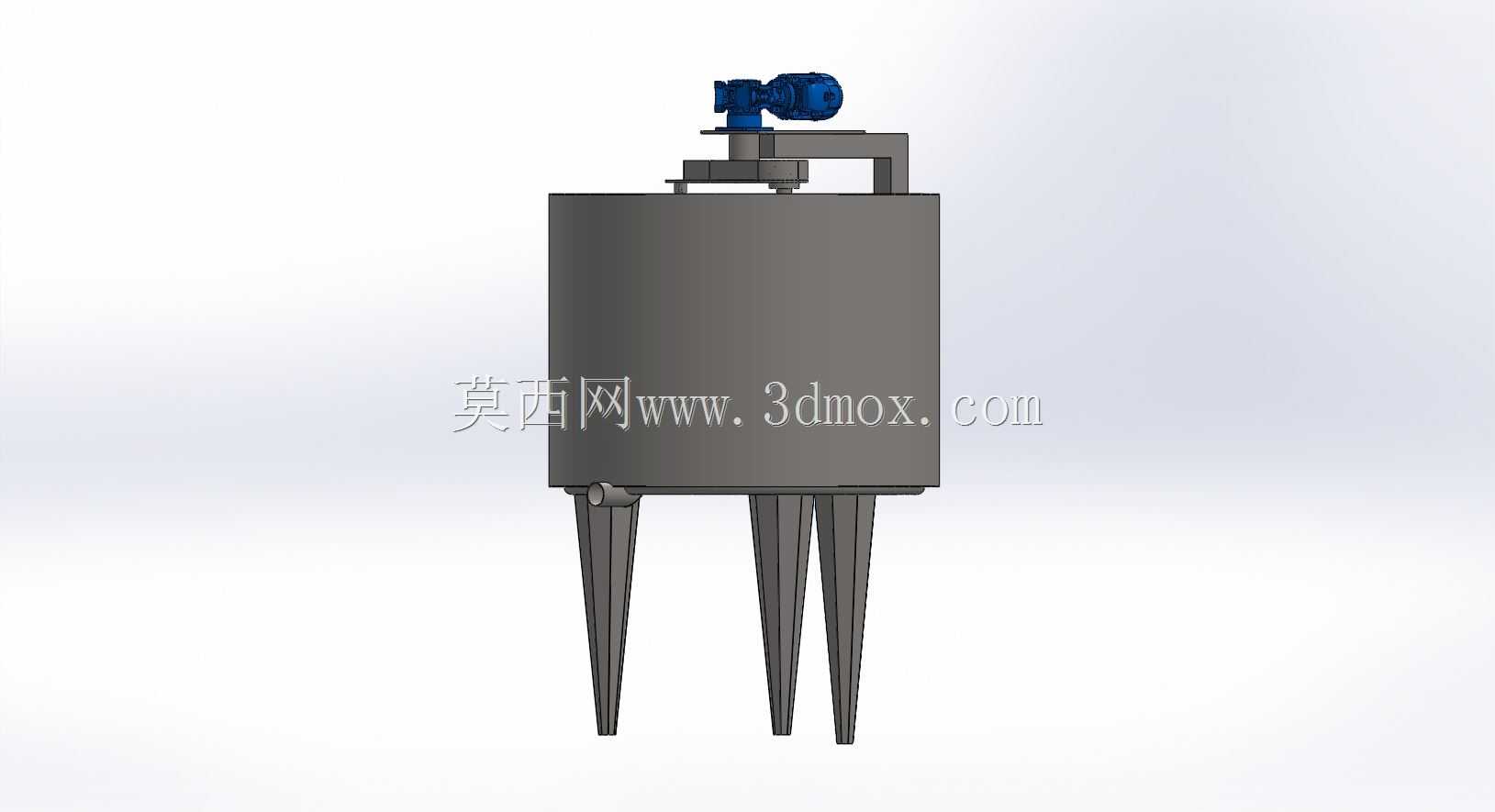

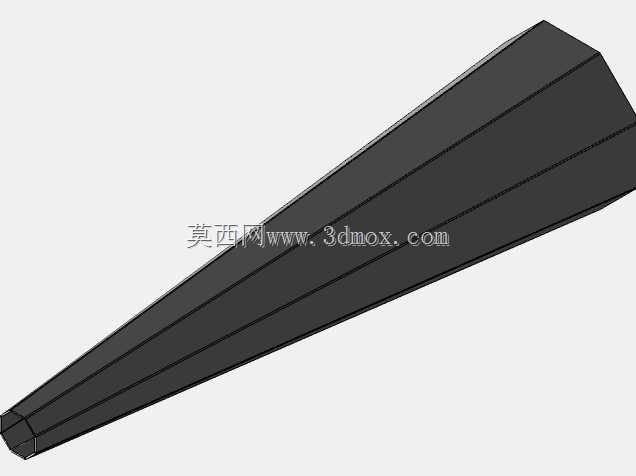

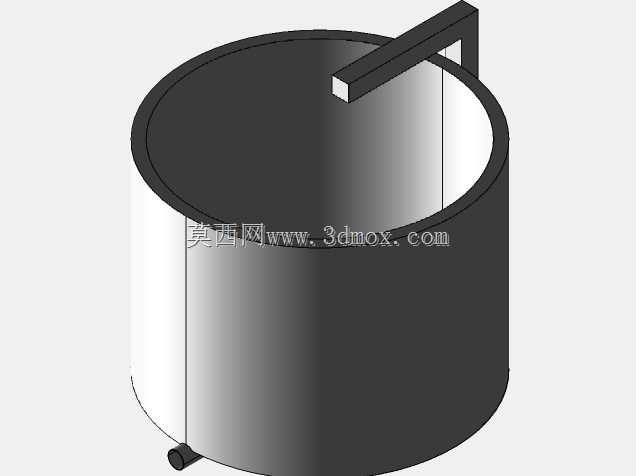

这款带顶置搅拌机构的锥底支腿式罐体，在食品加工、精细化工、日化配料等场景中应用广泛，尤其适配需要完成物料混合、均质调配、带少量蒸汽介入的工艺环节，比如酱料调配、小批量日化原料混合、助剂复配等工况，能避免平底罐体排料残留的问题。从结构设计来看，罐体主体采用立式圆柱构型，底部设置三个锥形支腿作为支撑结构，支腿的锥度设计兼顾了支撑稳定性与材料用量的平衡，安装时需要注意支腿底部的固定点位要落在预埋的承重基础上，三个支腿的安装平面度误差需控制在合理范围，避免罐体倾斜导致搅拌轴偏磨。顶部的搅拌驱动单元采用侧装支架固定在罐体顶沿，这种布置方式相比居中顶装，能留出顶部的人孔或加料口操作空间，搅拌轴伸入罐体内部的长度经过匹配，桨叶位置对应圆柱段的中下部区域，能保证搅拌时物料形成有效的上下循环流，避免罐底出现物料沉积。罐体底部采用锥底收口设计，锥角的选取适配流动性一般的混合物料，排料口设置在锥底最低处，能保证罐内物料排空率达到较高水平，减少物料残留带来的清理负担，也适配批次化生产的换料需求。设计过程中，罐体的壁厚选取需要结合实际使用的工作压力、物料腐蚀性来确定，顶置搅拌支架的连接位置做了局部加强，避免搅拌运行时的振动传递到罐体壁板引发共振，搅拌驱动与罐体之间的密封结构根据物料特性可选填料密封或机械密封，满足不同洁净等级或防泄漏要求。从安装边界来看，设备整体占地尺寸由罐体直径与支腿外扩范围决定，顶部需要预留搅拌驱动的维护拆装空间，侧面可根据工艺需求加装蒸汽夹套或进料、测温、测压接口，图中提及的蒸汽接入结构，可在夹套层通入蒸汽完成罐内物料的加热保温，适配需要控温的混合工艺。这类罐体在实际产线布置时，通常会在排料口下方对接输送泵或周转容器，支腿的高度设计需要预留足够的排料操作空间，同时要兼顾操作人员观察罐内物料状态、操作顶部加料口的便利性，搅拌驱动的选型需要匹配物料的粘度，高粘度物料需要更大扭矩的驱动单元，低粘度流体则可选用常规转速的驱动配置。
