耐腐蚀立式玻璃纤维化工储罐结构设计

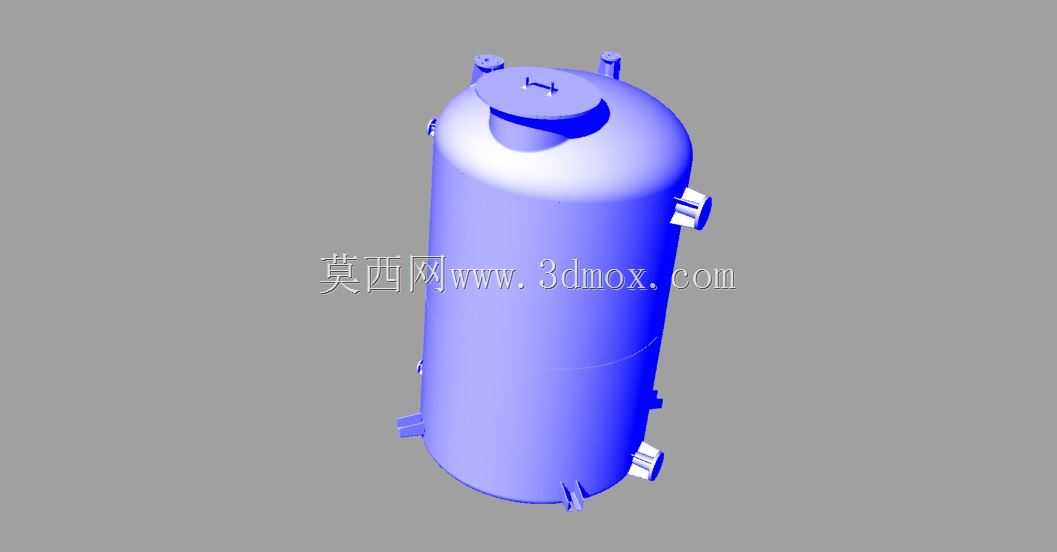

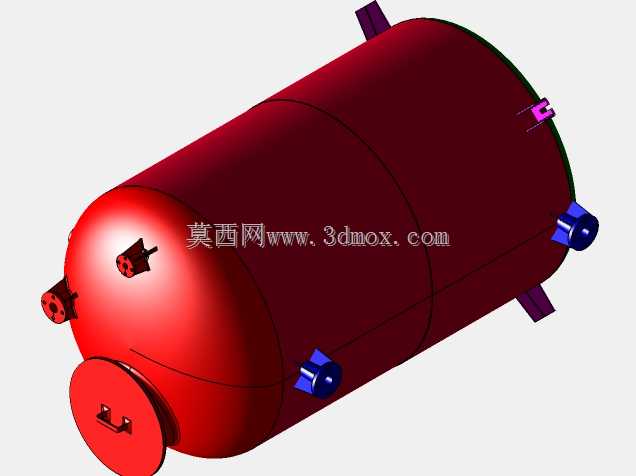

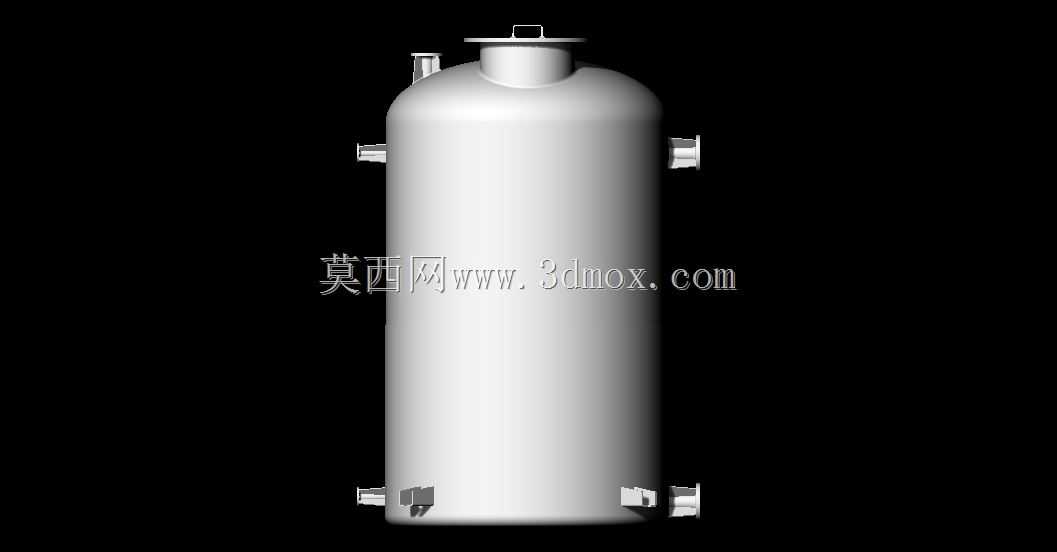

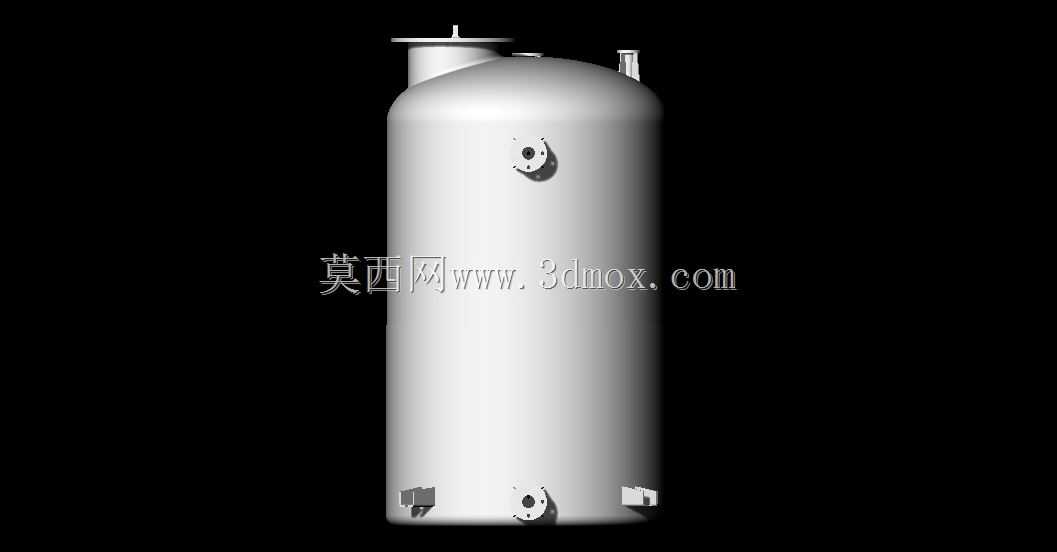

在化工生产、湿法冶金、工业废水处理、酸碱药剂存储等场景中，这类立式玻璃纤维储罐是解决强腐蚀介质存储痛点的核心设备，区别于传统碳钢衬胶、不锈钢储罐，玻璃纤维缠绕成型的罐体从材质层面规避了电化学腐蚀、酸碱溶胀的问题，无需定期做内壁防腐层补涂维护，长期运行的稳定性更优。从结构设计逻辑来看，罐体采用上椭圆封头、下支腿支撑的经典立式结构，顶部设置带快开压盖的人孔，方便运维人员进入罐内做定期清理与检修，人孔旁预留的两个小口径接口可用于安装呼吸阀、液位计或者溢流管路，避免罐内进料时出现憋压、溢料问题。罐体侧部分布的不同标高接口，分别对应进料、出料、取样、排污的功能需求，底部的支腿做了外翻式加强筋设计，安装时可直接通过地脚螺栓固定在混凝土基础上，支腿的高度预留了底部排污阀的操作空间，无需额外抬高罐体做二次安装。做三维建模时，首先要确认罐体的长径比，常规同容积化工储罐的长径比控制在2.5-3之间，既保证立式安装的重心稳定性，也减少占地面积，建模过程中要注意封头与筒体的衔接处做圆弧过渡，避免应力集中，所有外接法兰的凸台都要做局部加厚处理，抵消管路连接时的附加载荷。这类储罐的安装边界需要提前核算，支腿的分布圆直径要匹配基础预埋螺栓的孔位，罐体顶部预留的操作空间要满足人孔开启、阀门操作的最小距离，侧部接口的方位要结合现场管路走向做排布，避免安装后出现管路干涉。实际使用中，玻璃纤维材质的罐体自重仅为同规格碳钢罐的四分之一，吊装运输的成本更低，内壁的光滑表面不易结垢，存储易结晶介质时也能减少挂壁残留，排污口设置在罐体底部最低处，配合罐体底部的微坡设计，可实现排空无残液，适合存储各类酸碱溶液、有机溶剂、选矿药剂等腐蚀性介质，在化工车间、矿山厂区、污水处理站的物料存储环节都有广泛应用。建模时还要注意罐体外部的爬梯、护栏等附属结构的匹配，不过核心的罐体承压结构要优先保证壁厚均匀，缠绕层的铺层方向对应不同方向的受力需求，环向缠绕层承受内压带来的环向应力，纵向缠绕层承受物料的轴向载荷，结构设计时要结合存储介质的密度、工作压力做壁厚校核，避免出现罐体变形、渗漏的问题。
