螺杆式水热解进料反应装置结构设计

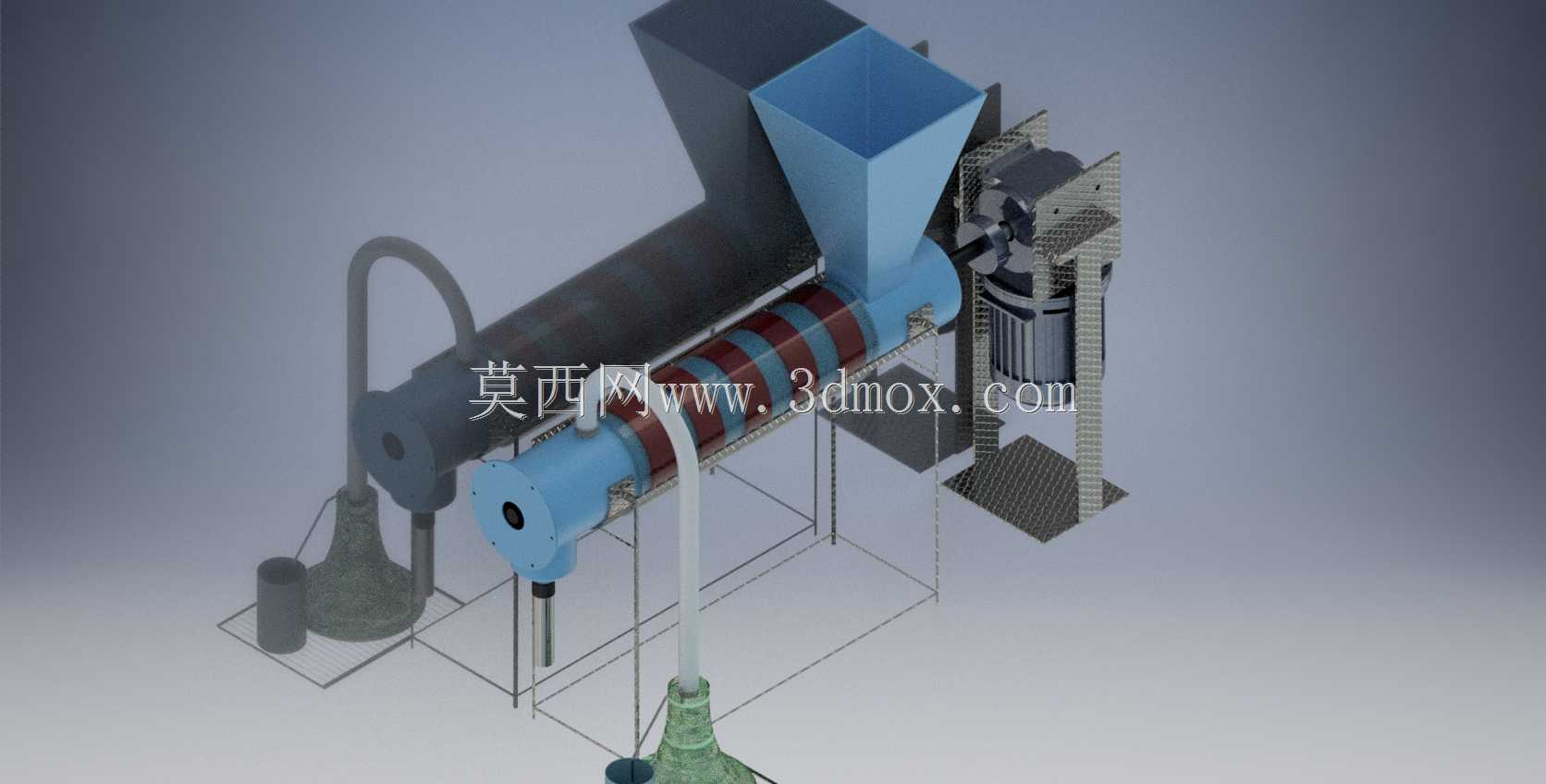

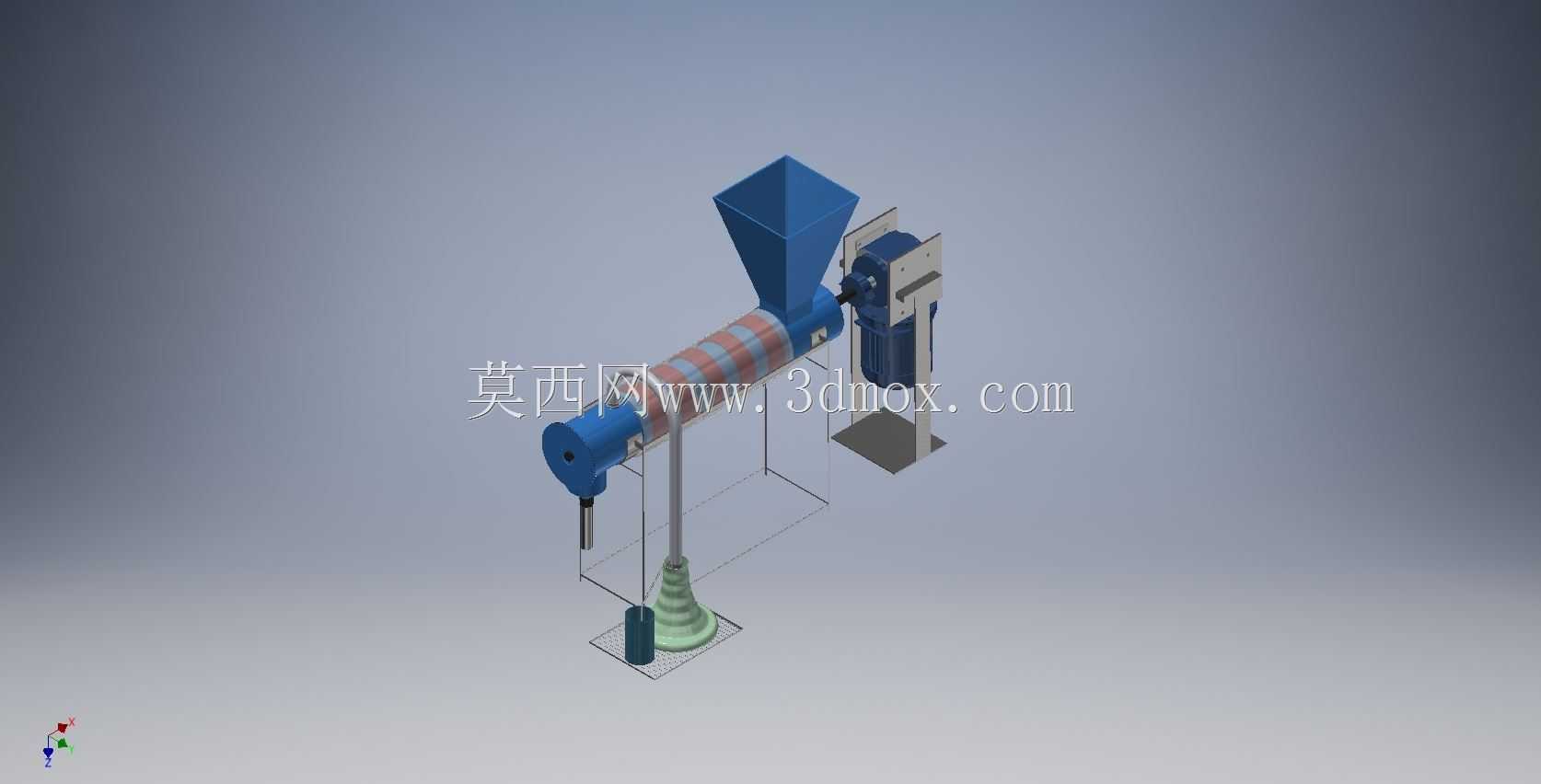

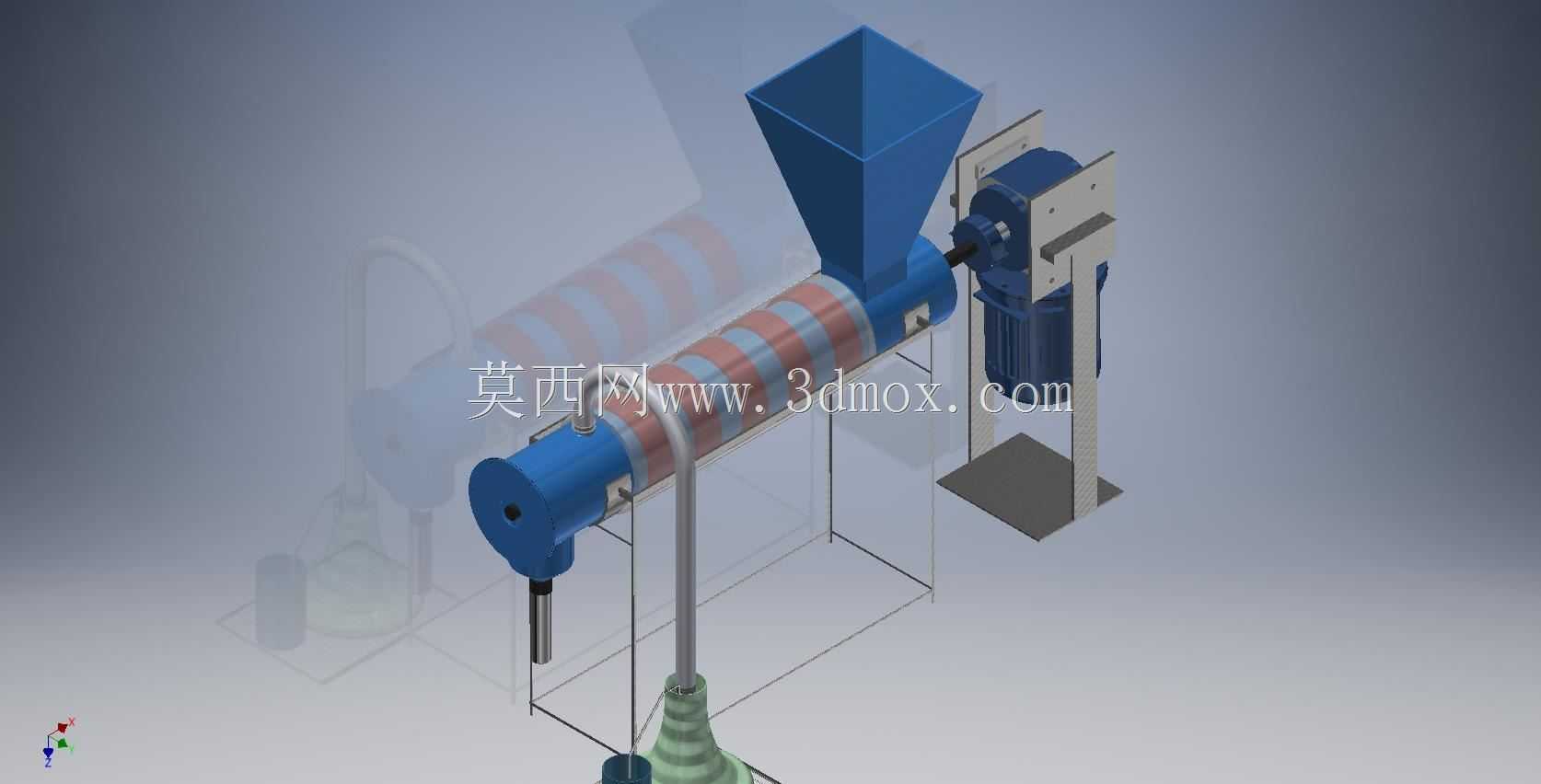

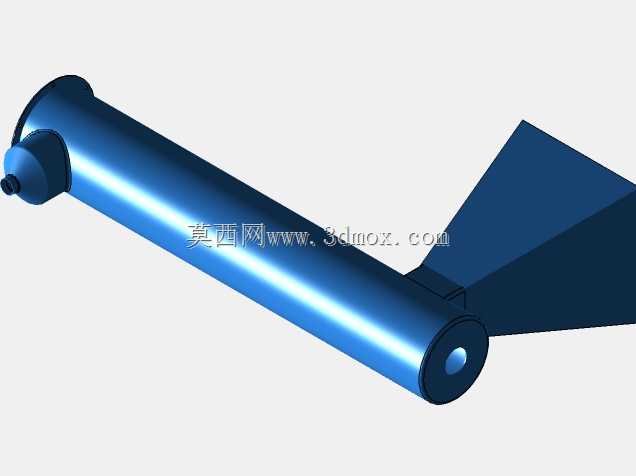

这套螺杆式水热解进料反应装置，主要面向有机固废、生物质原料的连续水热解处理工况设计，适配中小规模资源化处理产线的前端进料与初步反应环节，解决传统批次式水热反应设备进料不连续、物料输送易卡滞、密封承压难的工程痛点。从结构布局来看，装置采用卧式单螺杆输送结构，上方设置方锥型进料斗，斗壁倾斜角度参考散状物料安息角设计为62度，可避免含水率30%-60%的湿黏物料架桥堵料，进料斗出口与螺杆腔体采用圆弧过渡连接，减少物料堆积死角。螺杆腔体分段设计，进料段采用等距等深螺距，保证物料顺畅推入，中段采用变距压缩结构，通过螺距逐步缩小形成物料塞，实现腔体与外界的压力自密封，无需额外设置复杂的锁气阀结构即可耐受1.6MPa的反应腔压力，出料段设置温度检测接口与排气支路，可对接后续反应釜的进料口，实现物料的连续输送与预热。驱动端采用立式减速电机直连螺杆轴的布局，电机通过安装支架固定在螺杆腔体端部的法兰座上，支架设置长条形调节孔，可调整电机与螺杆的同轴度，补偿加工与安装误差，螺杆轴与腔体之间采用组合式密封结构，外侧为骨架油封，内侧为填料密封，可在高温湿黏物料工况下长期运行不泄漏。装置底部采用方管焊接支架，支架支脚设置安装孔，可直接固定在车间钢平台或混凝土基础上，整体安装占地长度约1.8米，宽度约0.7米，高度方向进料斗顶面距安装面约1.6米，可匹配常规高度的原料皮带输送机或螺旋上料机出料口高度，无需额外增设过渡接料结构。设计过程中重点考量了湿黏物料的输送特性，螺杆叶片边缘与腔体内壁的间隙控制在2mm，既避免叶片刮蹭腔体内壁，又能减少物料在腔壁的粘附残留，腔体外侧预留了伴热夹套接口，可通入蒸汽或导热油对腔体内物料进行预加热，让物料在输送过程中提前升温至反应温度，缩短后续反应釜的停留时间，提升整套产线的处理效率。出料端设置的取样口与排堵口，可在设备运行过程中随时取样查看物料预处理状态，发生物料卡滞时可打开排堵口快速清理，无需整体拆解设备。整套结构没有冗余的复杂构件，所有易损件均采用快拆式连接设计，日常维护更换密封件、清理残留物料时，仅需拆卸端部法兰即可抽出螺杆总成，大幅降低运维的人力与时间成本，适配生物质资源化、厨余垃圾处理、污泥水热碳化等多个领域的连续化生产需求。
