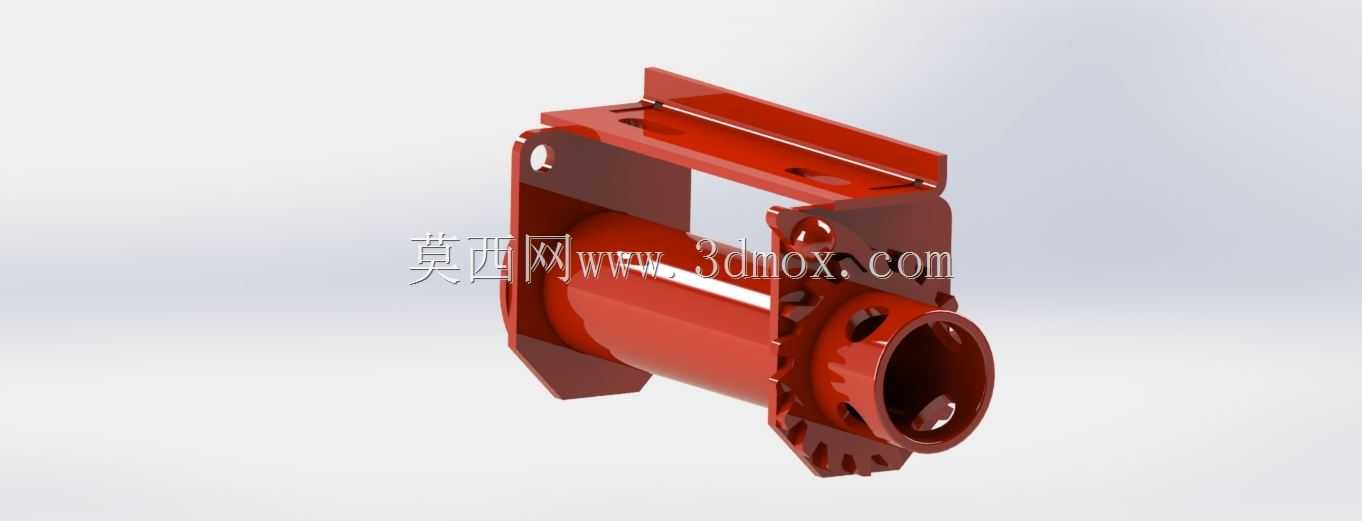

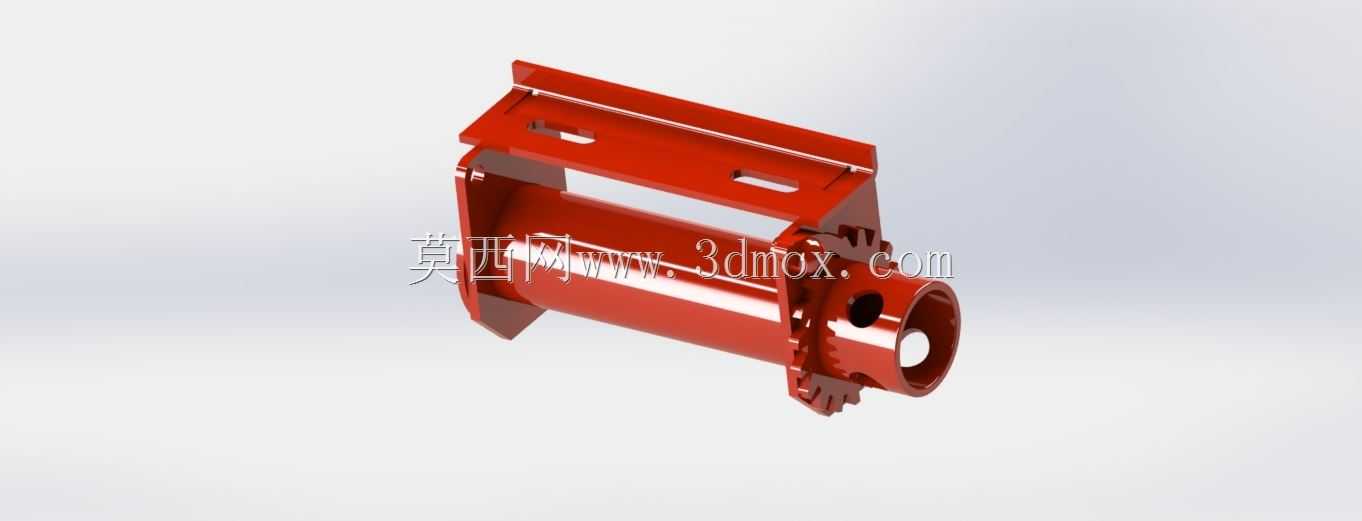

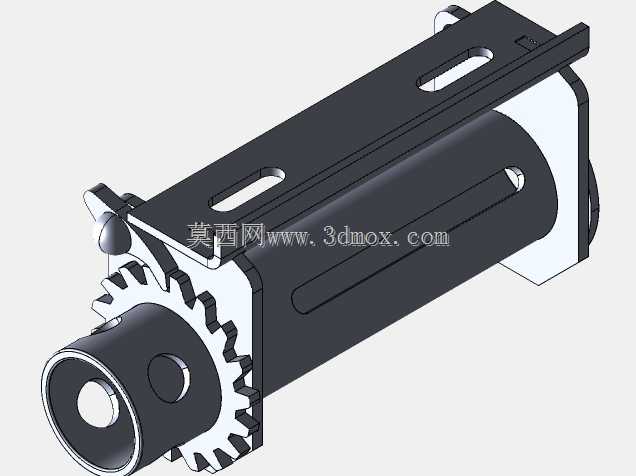

卡车拖车用棘轮式皮带张紧装置

在商用车传动系统的布局中，皮带传动的张紧可靠性直接关联到附件系统的运行稳定性，这款棘轮式皮带张紧装置，主要适配卡车、拖车等多类商用车辆的皮带传动场景，用来解决传动皮带长期运行后松弛、打滑、跳齿的常见工程问题。不同于常规的弹簧自动张紧结构，这款张紧器采用棘轮锁止的机械结构，张紧行程调节完成后可通过棘爪与棘轮的啮合实现位置锁止，不会因为车辆运行中的持续振动出现张紧力回退的问题，在矿区、非铺装路面等颠簸工况下的适配性更强。从结构设计逻辑来看，主体采用槽型安装座作为承载基体，座体上开设的长圆形安装孔预留了足够的安装位置调整余量，可适配不同车架安装孔位的偏差，不需要对安装基面做额外的二次加工即可完成装配。张紧辊筒部分采用同轴度较高的回转结构，外圆面做了适配皮带接触面的弧度处理，能避免皮带运行过程中出现偏磨、割边的问题，辊筒内部集成的回转支撑结构可保证长期转动下的阻尼一致性，不会出现卡滞导致的皮带异常磨损。棘轮部分采用渐开线齿形设计，棘爪的啮合行程做了限位处理，调节时只需要扳动解锁结构即可调整张紧臂的摆角，调整到位后松开即可自动锁止，现场维护时不需要复杂的专用工具，单人即可完成张紧度调整作业。安装边界方面，整体结构采用扁平化布局，横向突出尺寸控制在较小范围内，不会和周边的管路、线束、车架加强筋产生运动干涉，张紧臂的摆动角度覆盖了常用皮带规格的张紧行程需求，从多楔带到普通V带都能适配。在实际装车场景中，这类张紧装置除了应用在发动机前端附件轮系，也可适配车辆上加装的附加设备传动系统，比如车载液压泵、外置发电机等附加机构的皮带张紧，机械锁止的结构特性也让它比弹性张紧结构更适合重载、高振动的使用场景，不需要频繁检查张紧力衰减情况，能有效降低商用车的日常维护频次。设计过程中对棘爪的啮合强度做了针对性强化，齿部的受力角度经过优化，可承受皮带张紧后的反向拉力，不会出现跳齿、脱开的失效问题，整体壳体采用钣金折弯焊接成型，在保证结构强度的同时控制了整体重量，不会给车架增加过多的附加载荷。
