拖拉机牵引式干草捡拾输送上料机

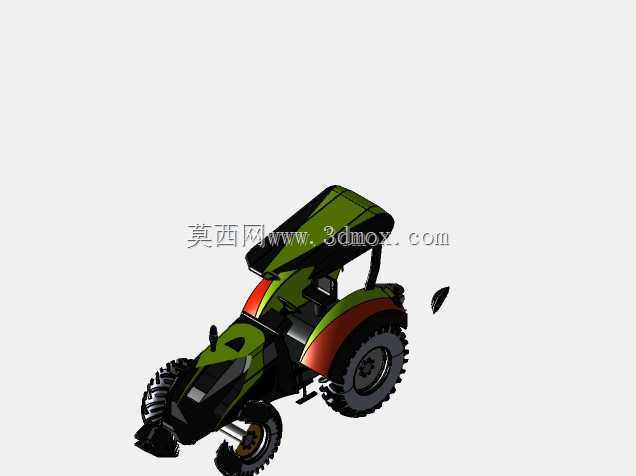

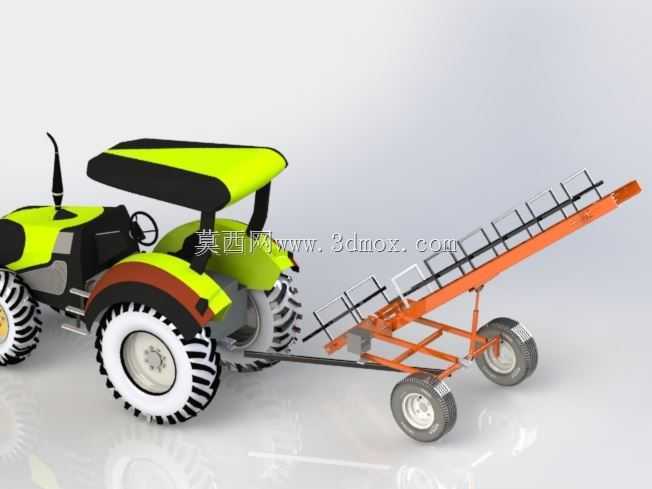

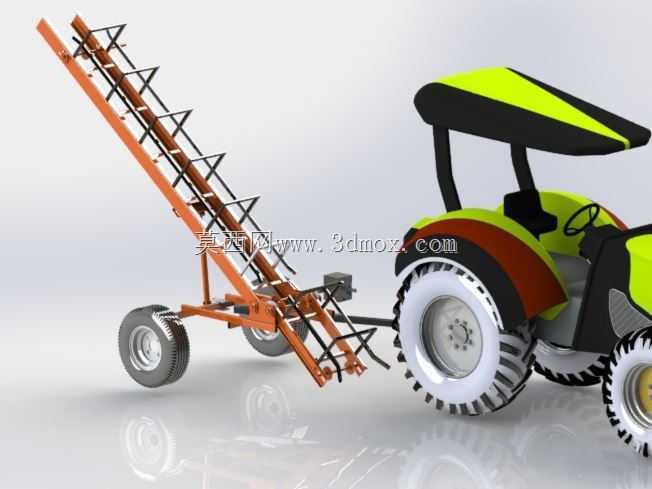

　　这套牵引式干草输送设备主要面向中小型牧场、家庭农场以及牧草种植区的季节性作业场景，核心用途是将地面摊晒后的干草条铺、松散草捆或者收割后铺放的作物秸秆，通过倾斜布置的链式输送架向上抬升，直接送入随行的草料运输车、储料仓或者固定式打捆设备进料口，替代传统人工叉草、抛料的高强度劳作。在实际田间作业里，它通常挂接在轮式拖拉机后部，由拖拉机提供行进牵引动力，输送链的驱动可接入拖拉机后动力输出轴，也可根据配置选配独立液压马达驱动，作业时机组沿草条铺放方向低速行进，前端的捡拾导料结构先把贴地干草收拢导向输送架底端，带横向挡料齿的输送刮板沿倾斜机架持续上行，把草料托举到架体顶端后向后抛送，完成连续上料。

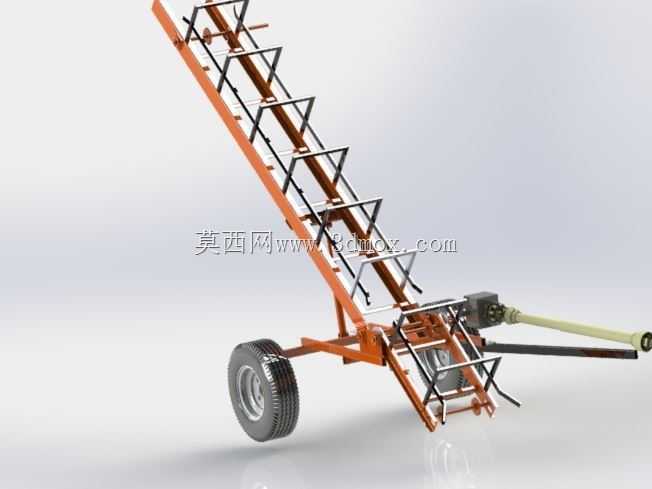

　　从结构设计思路来看，整套设备分为牵引挂接机架、倾斜输送主梁、链式输送组件、地轮支撑调节机构、前端导料栅格五个核心部分。倾斜输送主梁采用矩形钢管焊接成桁架式结构，相比实心梁体在保证抗弯刚度的前提下大幅降低自重，主梁的倾斜角度可通过后部支撑地轮的升降螺杆在25度到45度区间调整：角度调小的时候输送水平投影更长，适合低矮运输车的平稳接料，草料抛落冲击小；角度调大的时候整机纵向长度缩短，适配山地小地块的转弯转向，抬升高度也能满足高栏储料车的进料要求。前端的导料栅格采用多根弧形圆钢平行排布，栅条间隙控制在80mm左右，作业时可以把地面的土块、碎石从间隙漏下，仅引导干草进入输送段，避免硬质杂物随草料进入后续打捆设备造成刀片崩损。

　　输送组件采用双排滚子链作为牵引构件，每隔300mm在链条上固定一根横向角钢挡料齿，齿高120mm，既可以防止干草在倾斜上行过程中沿架体滑落，又不会因为齿距过密缠绕长秸秆。输送架两侧设置高度150mm的薄钢板挡边，避免上行过程中草料从两侧散落。牵引挂接点采用标准拖拉机三点悬挂接口尺寸，挂接销孔直径适配国内主流40-90马力轮式拖拉机的后悬挂尺寸，挂接状态下设备前端离地间隙可通过悬挂拉杆调节到100-200mm，既能保证贴地捡拾干草不会漏料，又能在过田埂、转场运输时抬升足够高度避免刮碰路面。

　　设备的两个支撑地轮采用充气农用轮胎，轮距设置为1.8米，和拖拉机后轮轮距匹配，作业时行进轨迹完全贴合拖拉机轮辙，不会碾压待收获的草条。地轮支架上配置的调节螺杆除了调整输送架倾角，还可以在转场时将整个输送架抬升到运输状态，此时整机最低点离地高度大于300mm，满足农村道路通行的限界要求。整机作业状态下的外形长度约4.2米，输送架顶端最大抬升高度可达3.6米，宽度方向不含外伸导料板为1.6米，完全符合农用机组下田作业的尺寸边界，不需要额外拆解就能通过乡村常见的3米宽机耕道。

　　在建模实现层面，所有桁架杆件、链条节、刮板、挂接板、调节螺杆都按实际装配关系做了干涉校验：链条绕头尾链轮的包角设置为180度，张紧行程预留50mm，可补偿链条长期使用后的磨损伸长；前端导料栅格和输送刮板底端的间隙控制在30mm，既不会出现夹草卡滞，也不会留缝导致草料回带。这套结构没有复杂的电控元件，田间维护时仅需要定期给链条、链轮轴承加注润滑脂，更换磨损的刮板角钢即可，非常适合户外露天、多尘土的农牧作业环境。
