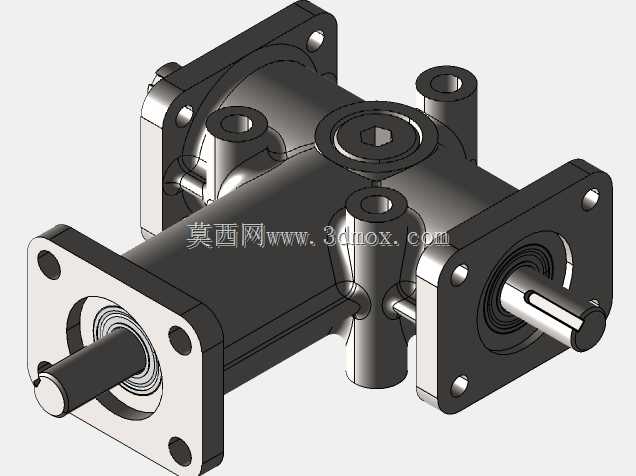

Huco三输出轴直角传动换向装置结构

这类直角传动装置核心解决动力传输方向90度换向的需求，在轻工输送线、小型自动化专机、包装设备的动力排布场景中十分常见，当设备布局受空间限制，动力源输出方向与执行端输入方向垂直时，无需额外调整电机安装位，通过该装置即可完成动力转向传递，同时支持三路轴输出，可同时为多个同平面垂直排布的执行组件提供同步动力，减少单条产线的动力源配置数量，简化整体布线与安装结构。从结构设计来看，壳体采用一体化压铸成型的金属基座，法兰安装面预留了对应规格的螺栓过孔，安装时可直接通过法兰面与设备安装板贴合锁附，定位精度靠法兰止口保证，无需额外做同轴度校准，输入轴与输出轴均采用伸出式光轴结构，可适配联轴器、同步带轮、链轮等多种传动连接件，轴伸端的密封结构可阻挡车间内的粉尘、切削液渗入内部齿轮腔，延长内部传动组件的使用寿命。内部采用等比锥齿轮啮合结构，传动比为1:1，三个输出轴的转速与输入轴保持一致，传动过程中动力损耗控制在较低区间，齿轮啮合间隙经过预紧调整，换向传动时无明显回程间隙，适合对传动同步性有一定要求的中低速轻载传动场景。安装边界方面，壳体整体为方正的多面体结构，三个轴伸方向的外轮廓尺寸紧凑，安装时需预留轴端连接件的装配空间，法兰安装面的孔位间距符合常规小型传动件的安装通用尺寸，可直接替换同规格的其他品牌直角换向器，无需对原有设备安装板做二次打孔修改。机油加注口设置在壳体侧上方，日常维护时可直接通过加注口补充润滑脂，无需拆解壳体，加注口塞采用过盈配合结构，设备运行过程中不会出现润滑脂渗漏问题，轴端的轴承采用深沟球轴承支撑，可承受一定的径向与轴向载荷，适配多数中小型自动化设备的传动负载需求。在实际选型应用中，需要注意输入轴的额定转速与扭矩上限，避免过载使用导致齿轮崩齿或轴件变形，安装时需保证连接的联轴器与轴的同轴度偏差在允许范围内，减少轴承受额外的偏载力，延长装置的整体使用寿命。
