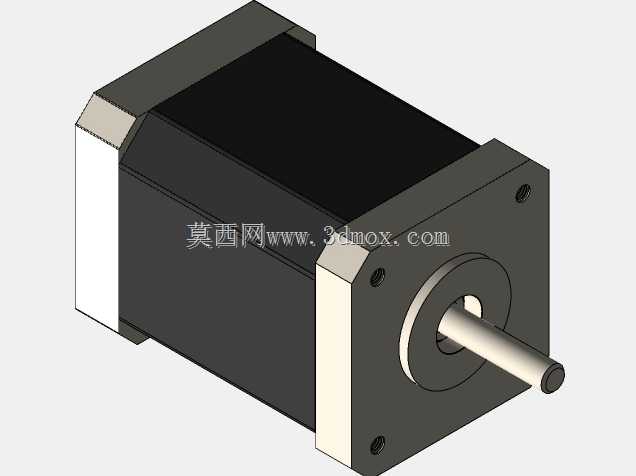

Nema17规格步进电机结构设计

在桌面级3D打印机、小型数控雕刻机、自动化点胶工位这类对安装空间有严格限制的轻载传动场景里，Nema17规格的步进电机一直是应用占比极高的动力执行元件，这类场景往往不需要过大的输出扭矩，但对安装定位精度、机身轴向长度、输出轴配合公差有明确的硬性要求，本次呈现的结构设计完全围绕这类实际工况的边界条件展开。从设计思路上看，整体采用方形安装法兰的经典构型，法兰端面上预留的四个安装孔位完全遵循Nema17标准的安装孔距规范，能直接适配市面上绝大多数通用的电机安装座、同步轮传动支架，不需要额外做转接板设计，能大幅降低设备组装时的结构适配成本。机身主体采用叠片式定子封装结构，外部包裹的方形壳体既可以保证定子叠片的压紧强度，也能在多电机并排安装时提供稳定的定位基准，避免圆柱形电机安装时容易出现的周向转动偏移问题。输出轴采用单出轴D型切面设计，搭配对应的锁紧型同步轮或者联轴器时，不需要额外打顶丝孔就能传递额定扭矩，杜绝长时间正反转切换时出现的轴孔打滑问题，轴伸长度也控制在常规连接件的适配范围内，不会因为轴伸过长导致传动端悬臂距过大，影响运行时的同轴度。从安装边界来看，方形法兰的对边尺寸严格遵循42mm的行业通用标准，安装孔的沉头深度也做了适配M3内六角螺丝的设计，选型时只要确认安装面的开孔尺寸匹配，就能直接完成定位固定，不需要反复核对孔位偏差。机身的轴向长度可以根据不同扭矩需求做对应调整，本次设计的长机身版本能覆盖轻载传送带驱动、小型丝杆滑台传动这类需要持续输出扭矩的场景，定子绕组的排布也做了散热优化，壳体表面的平整面可以直接贴合铝型材安装面，通过安装结构传导运行时产生的热量，不需要额外加装散热风扇就能满足长时间连续运行的温升要求。在实际设备装配过程中，这类电机的出线端位置也做了结构预留，不会和后端的安装支架、拖链结构产生干涉，设计时也考虑了不同出线方向的适配性，结构工程师在做整机布局时，可以根据走线空间灵活调整电机的周向安装角度，不会因为出线位置受限被迫改动其他部件的安装位置。输出轴的轴承位公差采用过渡配合设计，既能保证内圈和轴的同步转动，也能避免过盈量过大导致的轴承装配损伤，前后端盖的同轴度公差控制在合理范围内，运行时的轴跳动能满足小型传动机构的精度要求，不会因为轴端跳动过大导致同步带磨损加快或者联轴器异响。
