带输出连接筒的三相异步驱动电机结构

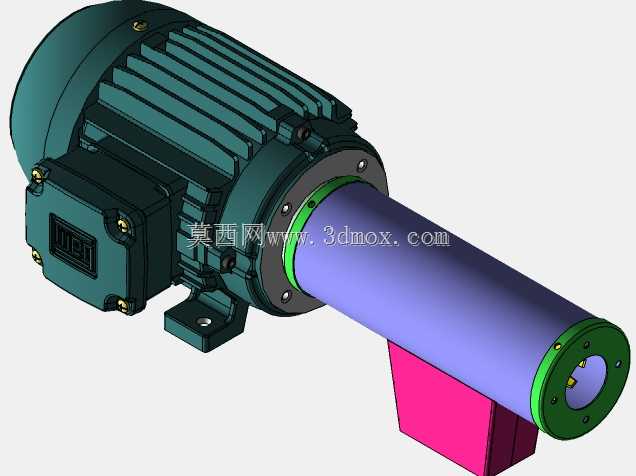

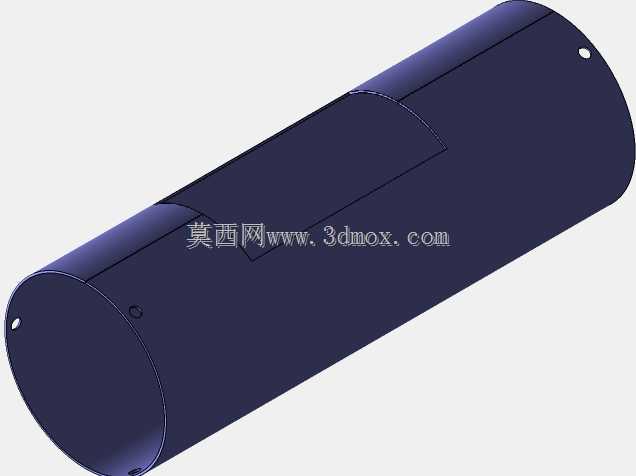

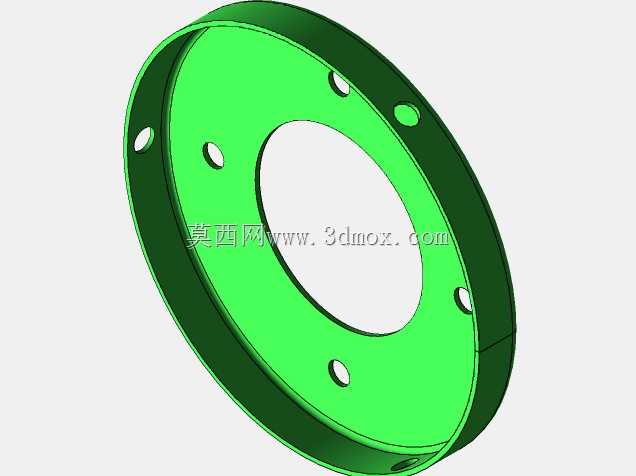

这款带加长输出连接筒的驱动电机，主要面向粮油加工、小型农产品处理设备的剥皮、脱壳工位做动力输出配套，也可适配小型输送线、单机辅机的直连驱动场景，省去额外加装联轴器、过渡连接座的装配工序，能直接对接执行辊轴类工作部件。从结构设计来看，主体采用标准封闭式三相异步电机的机壳结构，外壳排布轴向散热筋，兼顾壳体刚性与运行时的散热效率，接线盒布置在机壳侧上方，符合常规工业布线的走线习惯，底部带标准卧式安装脚座，安装孔位匹配通用Y系列电机的安装尺寸，可直接替换同机座号的常规电机完成设备升级。前端延伸的紫色连接筒是该结构的核心设计点，筒体内预留足够的轴伸空间，可容纳工作端的轴头插入，端部的绿色法兰盘直接对应工作辊的安装止口，法兰上的螺栓孔位按圆周均布，保证连接后的同轴度，避免运行时出现偏摆振动。连接筒下方增设的支撑块，可在安装时抵靠设备机架的安装面，分担输出端的径向载荷，避免长悬臂结构带来的轴承受力不均问题，延长电机前端轴承的使用寿命。设计过程中优先考虑了直连装配的同轴度公差，连接筒与电机前端止口采用一体加工基准，法兰端面与电机轴线的垂直度控制在0.02mm以内，保证连接工作部件后不会出现别劲、卡滞的情况。安装边界方面，整机总长比同功率标准电机长出约三分之一，安装脚座的孔距与标准机座完全一致，设备改造时无需重新加工安装孔位，连接筒外径小于电机前端法兰外径，不会干涉周边的护罩、机架结构，接线盒的出线方向可根据安装需求调整90度方向，适配不同的布线走向。实际应用中，这类直连结构的电机多用于需要将动力直接传递到筒状工作辊的场景，比如粮食加工中的脱皮辊、抛光辊驱动，相比常规电机加联轴器的结构，减少了传动环节的间隙，传动效率更高，同时整体结构更紧凑，占用设备内部空间更小，装配时只需将工作辊轴头插入连接筒内，对准法兰孔拧紧螺栓即可完成装配，大幅降低现场装配的难度，也减少了后期联轴器找正、维护的工作量。电机本身的散热结构经过适配，加长连接筒不会遮挡前端的散热风道，运行时气流可顺着机壳散热筋顺利流通，保证长时间满负荷运行时的温升在允许范围内。
