PMG080直流驱动电机结构设计

这款PMG080电机的三维建模，在做轻型代步设备动力选型、配套结构设计时参考性很强，日常做电动两轮车、小型低速代步设备、轻型自动化输送模组的动力匹配时，这类外转子结构的直流电机是很常见的选型方向。从实际应用场景来看，这类电机常被用在个人轻型电动代步车、小型园林工具驱动、低速物料搬运小车的动力单元上，因为外转子的结构设计本身能带来更大的转动惯量，运行时的扭矩输出平顺性比同尺寸内转子电机更有优势，适配不需要过高转速、但需要稳定持续扭矩输出的工况。

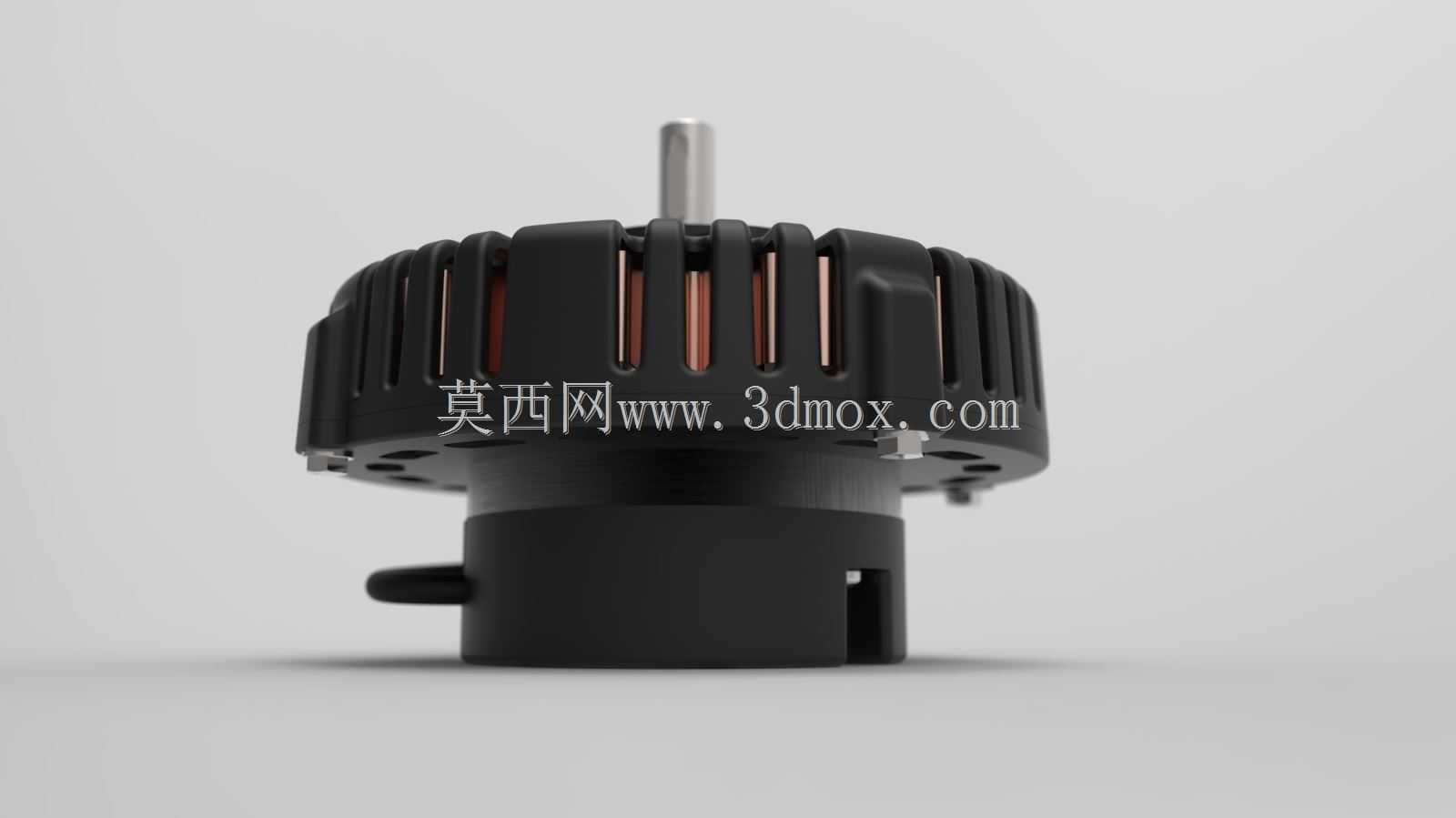

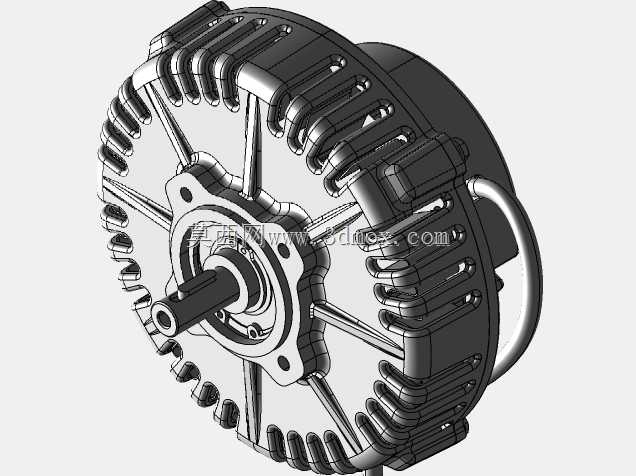

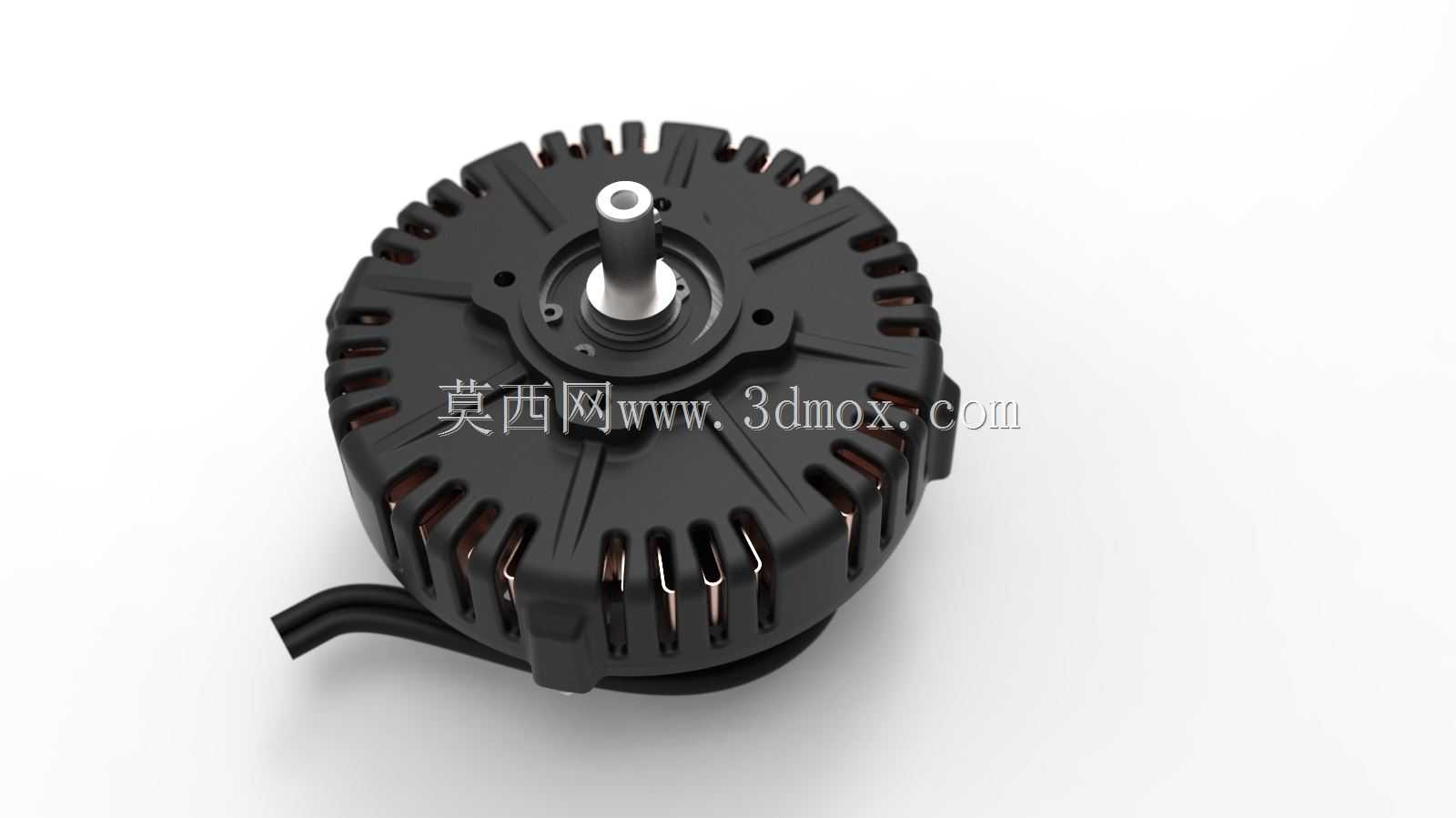

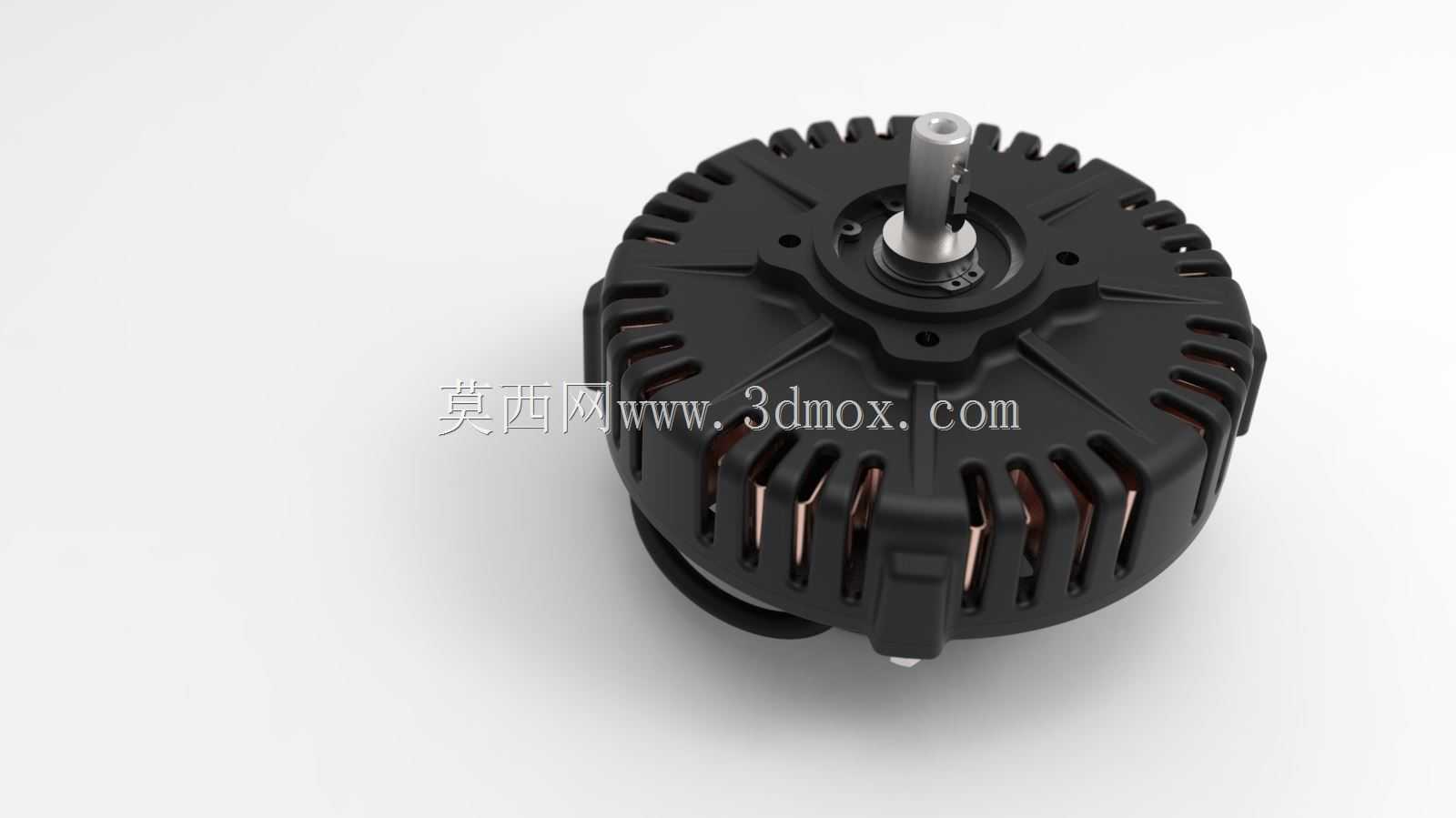

从设计思路上看，建模时还原了壳体上的轴向散热筋结构，这些凸起的筋条不只是结构加强的作用，电机运行时绕组产生的热量可以通过筋条增大和空气的接触面积，配合设备行进时的迎面气流就能完成被动散热，不需要额外加装散热风扇，能简化整体动力单元的结构，降低整机的装配复杂度。端盖部分的安装孔位做了精准的边界还原，安装孔的位置、深度都对应实际装配需求，做配套安装支架设计时，可以直接参考模型的孔位坐标做支架的开孔定位，不用反复核对实物的安装尺寸，能减少前期结构设计的反复校核工作量。

输出轴部分的结构还原也贴合实际使用需求，轴端的螺纹孔、轴伸长度、轴径尺寸都对应实际传动连接的要求，不管是直接连接轮毂做驱动轮动力，还是通过同步轮、链轮传递动力，都能在建模阶段直接完成配合件的干涉检查，提前规避装配时轴长不足、键槽位置不匹配这类常见问题。壳体外侧的走线槽、出线位置也做了细节还原，做整车布线设计时，可以直接参考出线位置规划线缆的走向，预留足够的线缆弯曲半径，避免后期装配时线缆被壳体挤压出现绝缘层破损的隐患。

从安装边界来看，模型还原了电机的最大外径、总长度、安装孔的分布圆直径，在做整车布局时，可以直接把模型调入装配体，确认电机和周边车架、覆盖件、传动部件的间隙，尤其是轮式驱动的安装场景下，能提前核对电机和轮圈、刹车部件的位置关系，避免出现安装干涉。绕组部分的外露细节也做了还原，能直观看到内部绕组的排布空间，做电机外壳防护设计时，可以参考这些结构确认密封件的安装位置，保证日常使用时泥水、灰尘不会进入电机内部影响绕组绝缘性能。转子惯量的匹配也在模型结构上有所体现，外转子的壳体厚度、磁钢排布位置都对应实际的转动惯量设计，做整车动力匹配时，可以结合模型的重量分布估算整机的动力响应特性，提前调整控制器的参数匹配方向，减少后期样机调试的周期。
