手动三轮式农业药剂喷洒泵结构设计

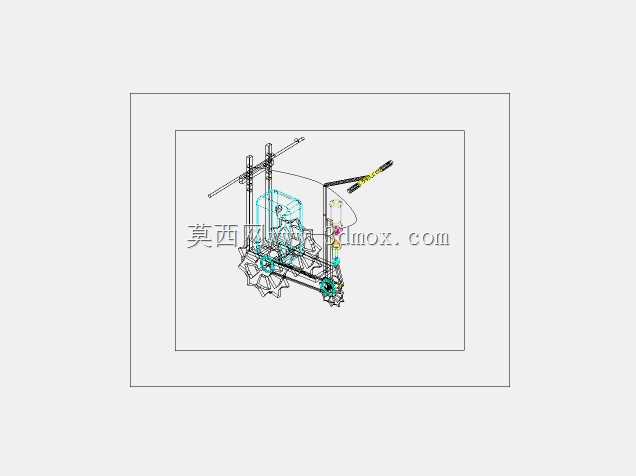

这款手动农业喷洒泵适配小型三轮行走载体，主要面向家庭农场、小型种植园、庭院绿化等场景的水剂喷施作业，可完成杀虫剂、叶面肥、清水等低粘度流体的输送与喷洒，无需外接动力源，适配无供电条件的零散作业地块。从结构设计逻辑来看，整套机构依托三轮车前轮的旋转运动作为动力输入，通过棘轮棘爪结构将车轮的连续旋转转换为摆杆的往复摆动，再经曲柄连杆机构带动泵腔内部的活塞做往复直线运动，配合进出液单向阀完成流体的吸入与加压输出，整套传动链路无复杂电控元件，故障率低，适合非专业操作人员日常使用。安装边界方面，整套泵体通过螺栓固定在三轮车车架前部的预留安装位，安装孔位适配常规小型农用三轮车的车架横梁间距，横向安装尺寸控制在320mm以内，纵向尺寸不超过280mm，整体高度不超出车把下方的空余空间，不会干扰骑行转向与正常行走操作，药液输送管路沿车架纵梁布置，喷杆铰接在车架后部，可根据喷施高度需求调整俯仰角度，作业时展开、转场时折叠固定。功能特性上，泵体内部密封件采用耐腐橡胶材质，可兼容常规农用杀虫剂、杀菌剂的弱酸碱属性，活塞行程经过匹配计算，在人力推行的正常行走速度下，输出压力稳定在0.2-0.4MPa区间，可满足常规叶面喷施的雾化要求，同时配套的泄压支路可在压力超过阈值时自动回流，避免管路憋压损坏。设计过程中重点优化了传动环节的力臂配比，降低推行时的动力损耗，操作人员推行车辆的同时即可完成喷施作业，无需额外手动加压，相比传统背负式喷雾器大幅降低劳动强度，整体结构外露部件均做了防锈处理，适配田间高湿度、多尘土的作业环境，日常维护仅需定期清理进液口滤网、检查密封件磨损情况即可，无需复杂的专业保养流程。
