直驱式离心清水泵结构设计

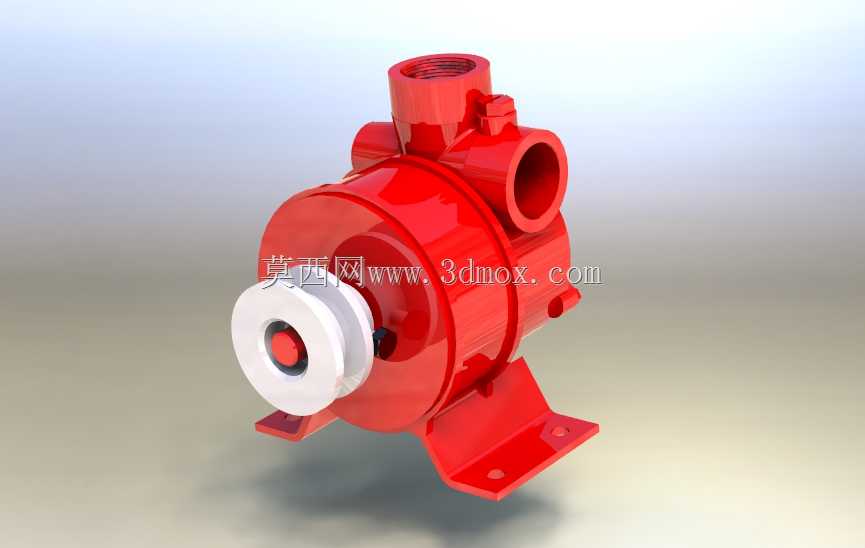

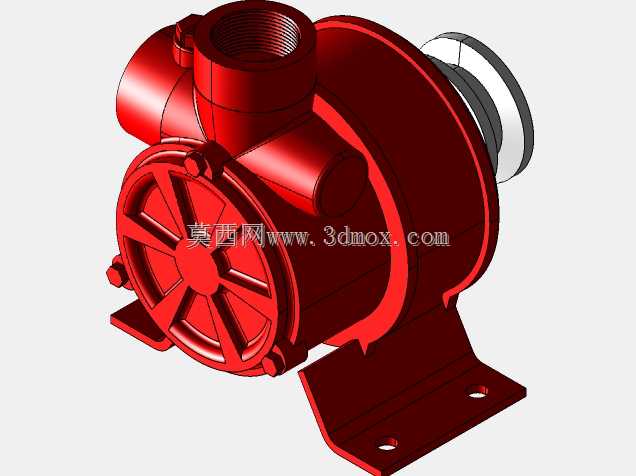

这款直驱式清水泵主要面向小型流体输送场景，常见于农用灌溉取水、小型工程机械冷却循环、民用供水增压等工况，可直接对接发动机输出轴或电动机轴完成动力输入，省去了中间联轴器、皮带传动等冗余结构，整体传动链路短，运行过程中动力损耗更低，也减少了传动环节的故障点，日常维护仅需关注密封件与叶轮磨损状态即可。从结构设计逻辑来看，泵体采用蜗壳式流道设计，红色涂装的铸铁壳体承担承压与流道导向作用，进水口与出水口通径统一为1.5英寸，可直接匹配同规格的标准水带或金属管路，无需额外做变径转接，降低现场安装的配件成本。泵体前端的白色密封端盖集成了轴封结构，既可以阻挡泵腔内部的水沿轴向外泄，也能避免外部灰尘、杂质进入轴承位置，端盖中心的红色标识点为轴端对中标记，安装动力端时可快速确认轴的同轴度，减少偏心安装带来的振动与轴承磨损问题。底部的一体式安装支座采用带安装孔的支脚结构，两个支脚对称分布在泵体下半部分，安装孔位间距经过适配设计，可直接固定在通用型钢支架或设备预装底座上，安装时需要保证支座平面与动力输出轴的垂直度，避免运行过程中出现泵体受力不均导致的壳体开裂。叶轮部分采用闭式结构设计，在输送常温清水时可保持较高的水力效率，流道内部做了圆弧过渡处理，减少水流在泵腔内的湍流损失，泵体顶部的螺纹接口为排气螺孔，首次启动前可拧开螺孔完成泵腔排气，避免气缚现象导致泵无法正常抽水。设计过程中重点平衡了泵体重量与结构强度，壳体壁厚在满足1.0MPa工作承压要求的前提下做了优化，整体重量控制在适合单人搬运安装的区间，侧面的工艺凸台为铸造工艺预留的定位基准，也可作为后期加装压力传感器、流量开关的接口拓展位，适配不同工况的监测需求。
