物联网水泵控制防护外壳结构设计

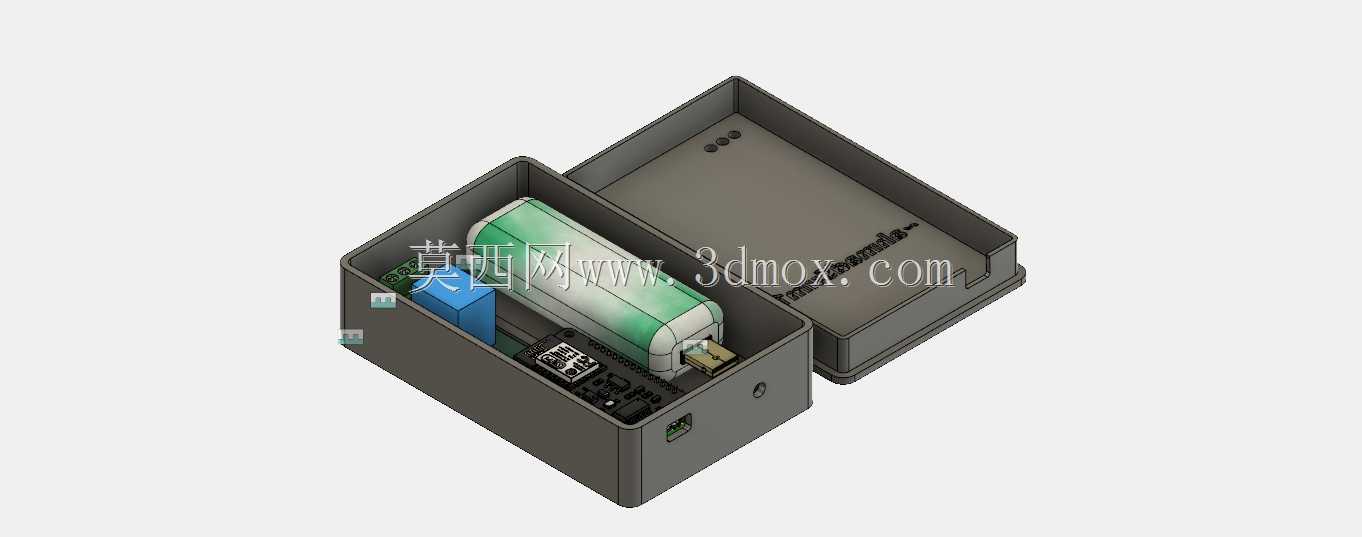

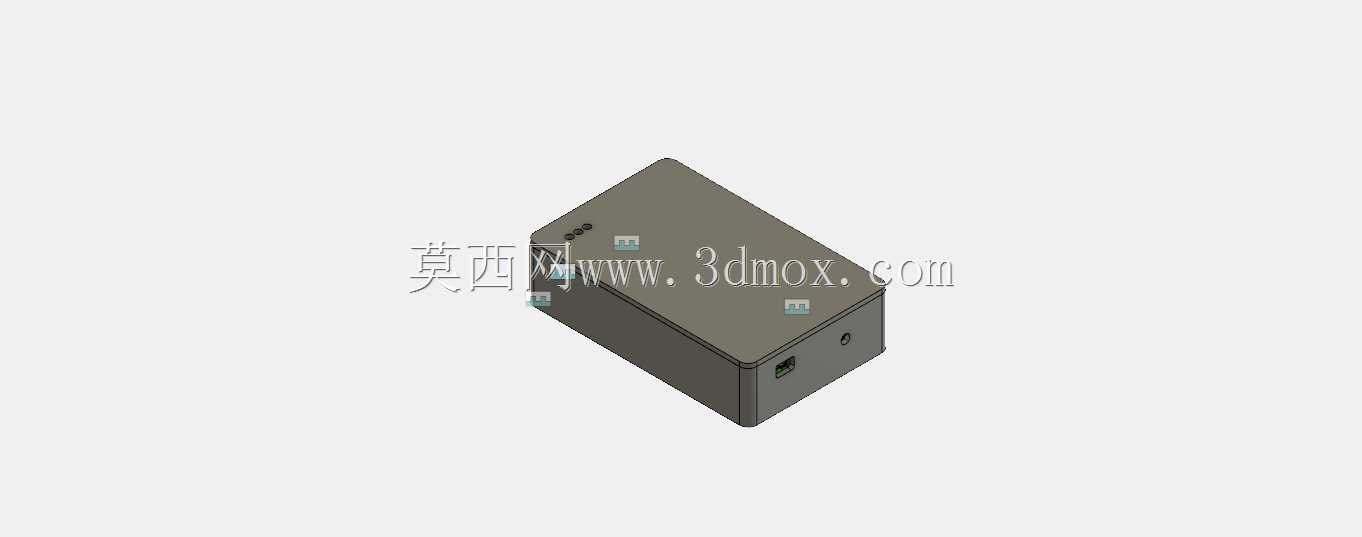

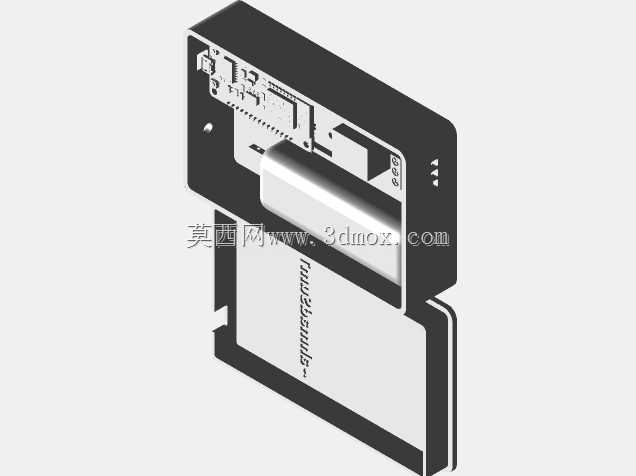

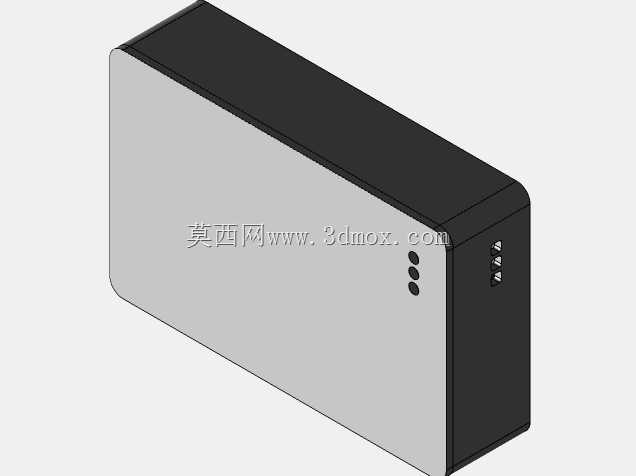

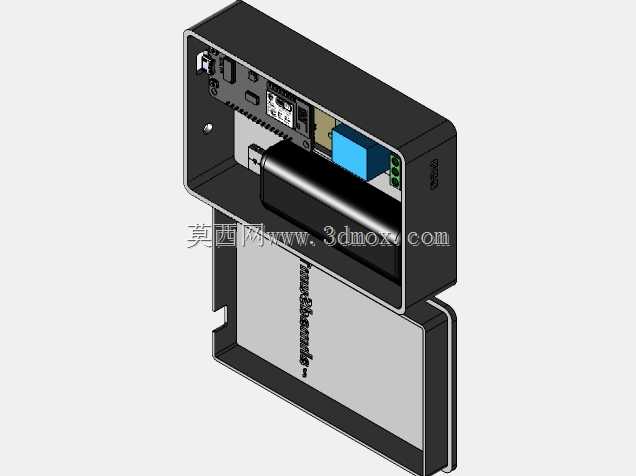

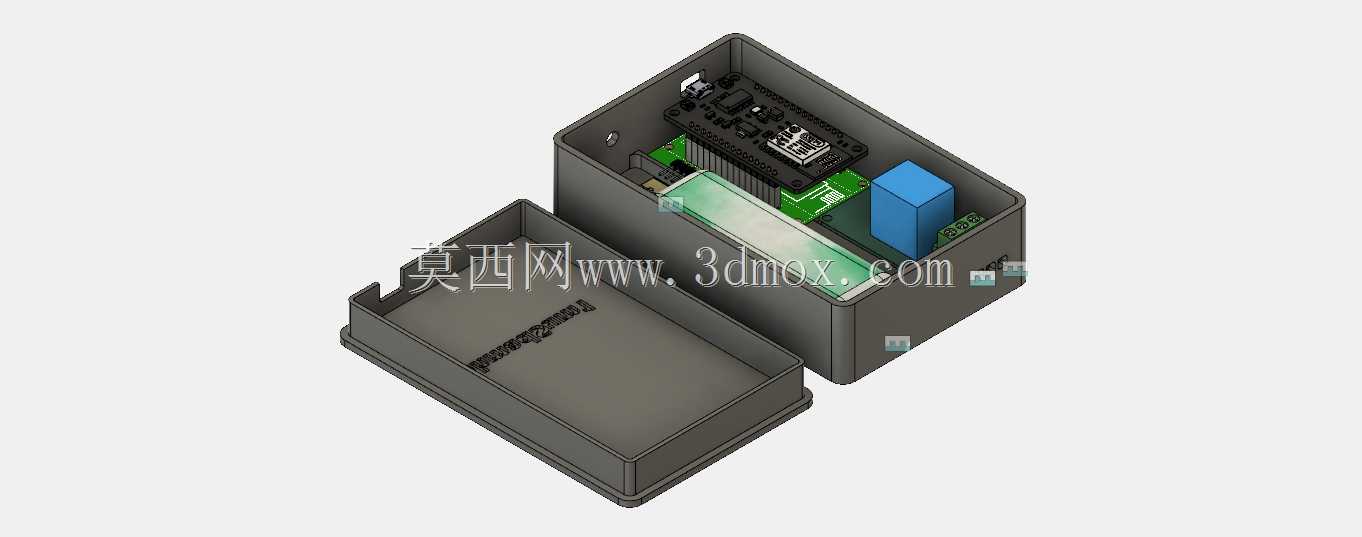

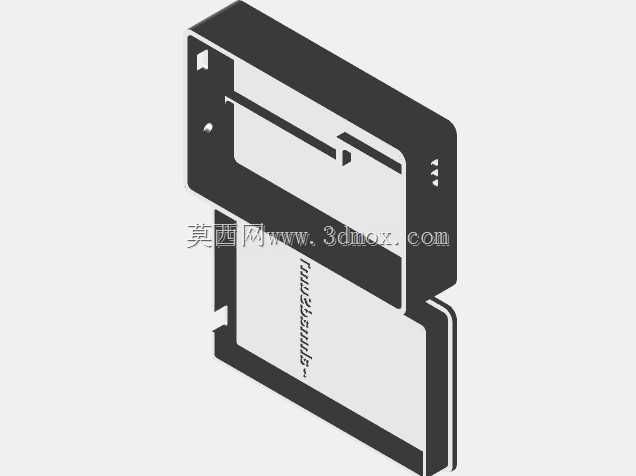

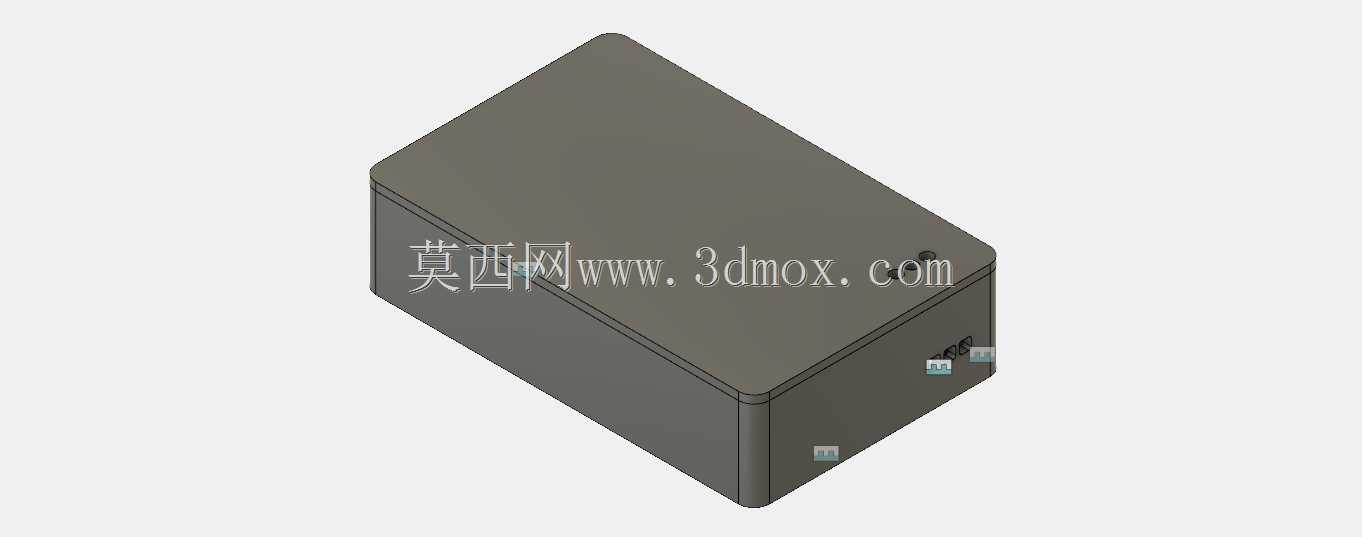

这款控制箱主要面向民用供水、小型农田灌溉、楼宇二次供水等场景的水泵智能管控需求，解决传统水泵控制依赖人工值守、故障响应滞后的痛点，可内置物联网通讯模块、驱动电路与传感单元，实现水泵运行状态远程采集、启停远程控制、故障自动报警等功能，无需运维人员频繁到现场抄录参数或手动操作，大幅降低分散式水泵点位的运维成本。从结构设计层面看，箱体采用上下扣合的分体式结构，上盖与底座通过侧边的卡扣结构实现预固定，配合内部的压合筋位压紧内置电路板的安装柱，无需额外螺丝即可实现壳体的初步锁合，既方便生产阶段的快速装配，也便于后期运维时开盖检修内部元件，同时壳体边缘做了错位止口设计，可阻挡日常泼溅的水与灰尘侵入内部电路，适配泵房、户外壁挂等多类安装场景。内部空间做了明确的分区规划，靠近接线端的位置预留了强电接线区的隔离空间，避免强电走线与弱电通讯模块产生信号干扰，核心控制板的安装位置预留了足够的散热间隙，侧边预留了天线穿出的开孔位，无需额外改造壳体即可实现物联网信号的稳定传输，电源模块的独立安装位做了垫高处理，避免凝露产生的积水接触电源引脚引发短路。外形尺寸适配常规墙面安装的孔位标准，背部预留了四个挂装孔，可直接固定在墙面或设备支架上，箱体内部的安装柱高度统一，可兼容不同厚度的标准PCB板安装，上下盖扣合后整体无突出的尖锐棱角，外部做了哑光磨砂处理，既提升壳体的耐磨性能，也避免户外使用时反光影响运维人员操作。设计阶段充分考虑了注塑生产的工艺要求，所有侧壁的拔模角度控制在合理区间，内部筋位厚度均匀，避免注塑成型时出现缩痕、缺料等问题，卡扣结构做了圆角过渡处理，反复开合时不易出现断裂失效的情况，壳体合盖后的缝隙控制在均匀范围内，既满足防护要求，也兼顾外观的规整性。
