家庭式PVC管床水培种植装置结构设计

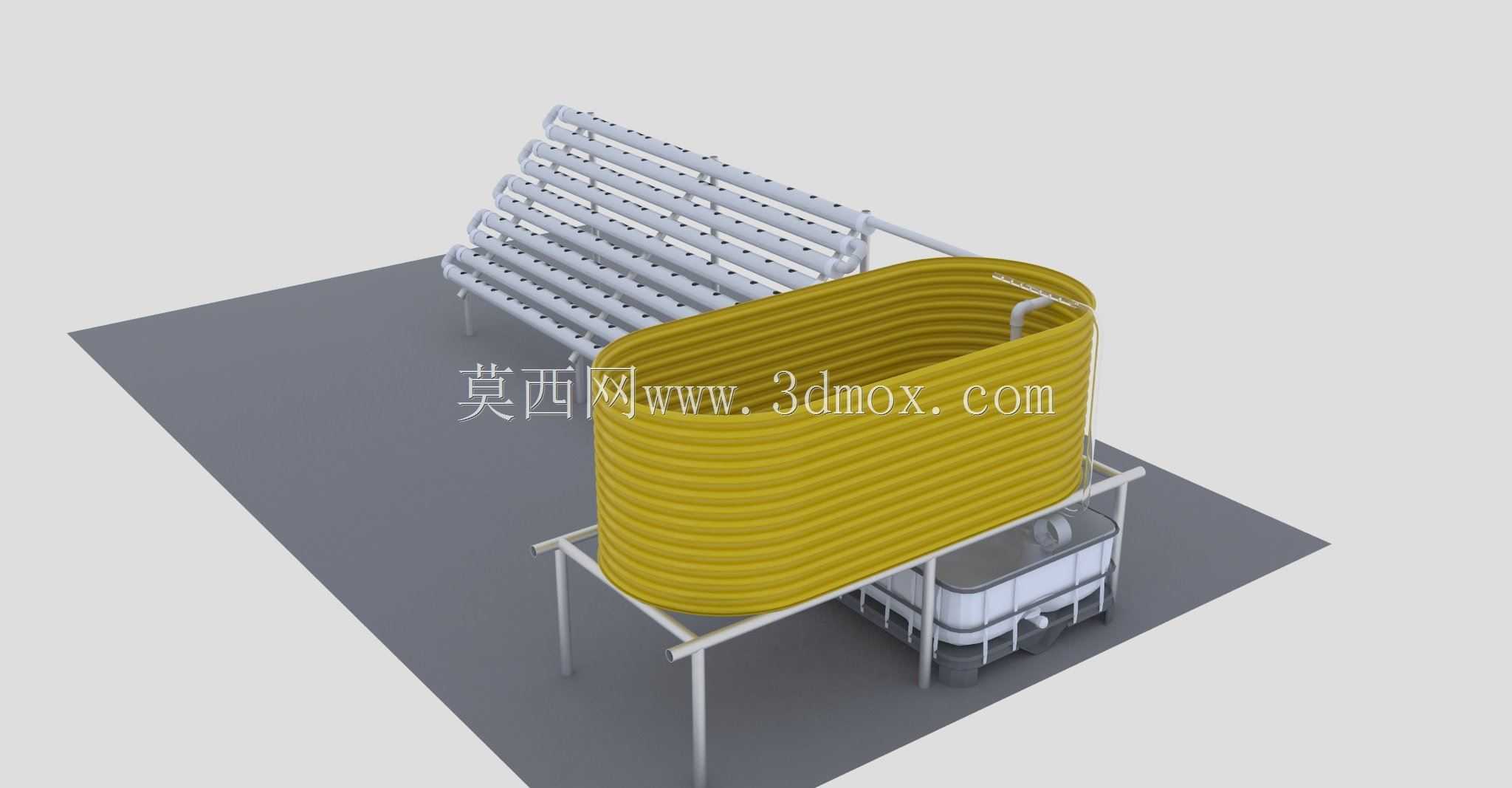

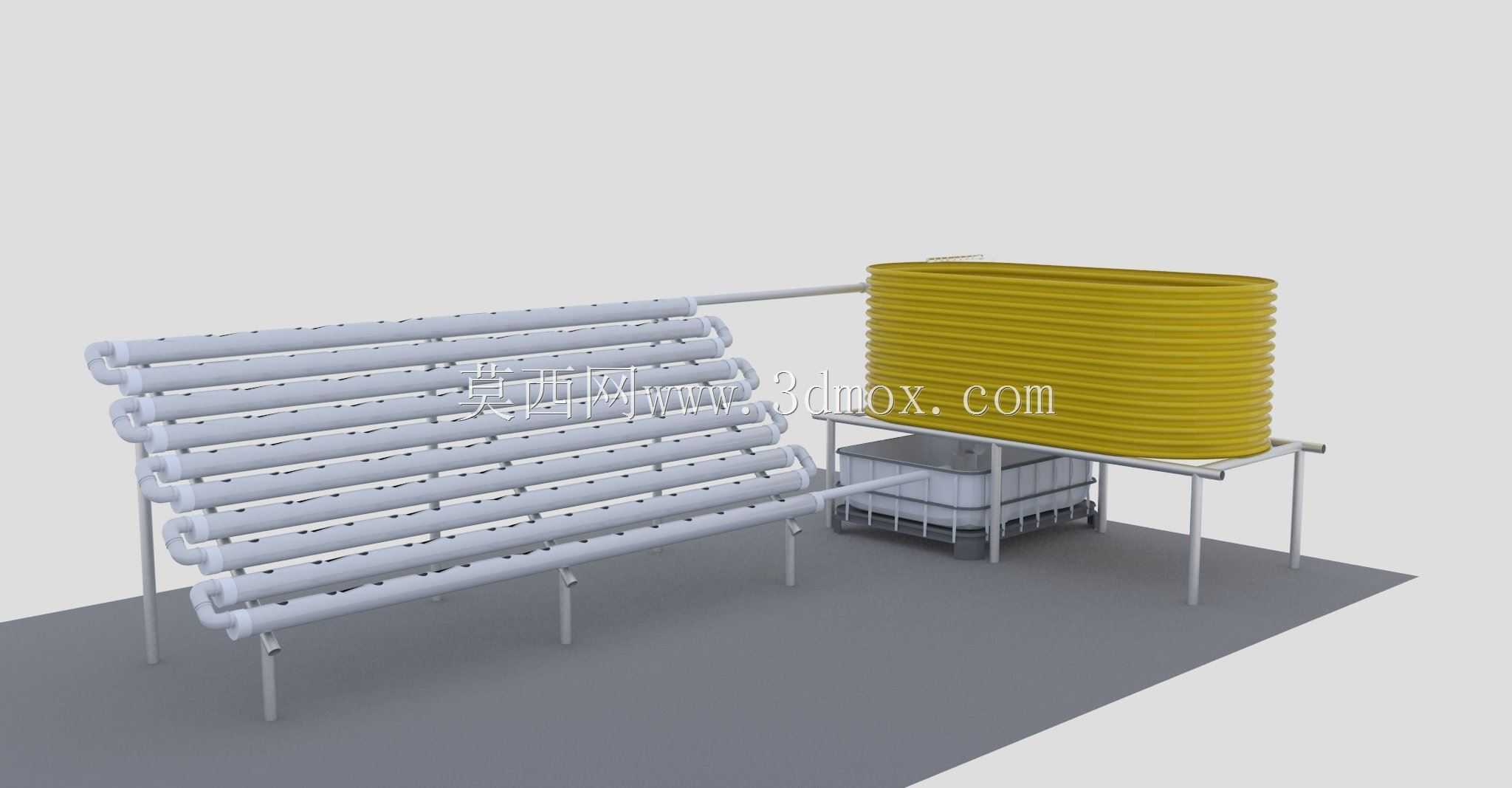

这套水培种植装置主要面向家庭室内种植场景设计，可放置在阳台、露台等闲置空间，用来种植叶菜类、小型草本类作物，无需传统土壤栽培的翻土、施肥等繁杂操作，适配都市家庭小规模自给式蔬菜种植的需求。整套装置由倾斜排布的PVC栽培管组、储液罐体、支撑框架、底部集液槽以及管路连接部件组成，栽培管采用平行多层倾斜排布的结构，倾斜角度控制在2-3度区间，既可以保证管内营养液顺着坡度自然流动，不会出现局部积液闷根的问题，也能让每一层栽培位都获得充足的光照，避免上下层遮挡导致的作物长势不均。每根PVC栽培管上按照等间距开设栽培定植孔，孔位直径适配通用水培定植篮尺寸，孔间距预留了作物生长的横向空间，避免成株后叶片互相遮挡。支撑框架采用标准圆管型材搭建，底部设置可调支脚，可根据放置地面的平整度调整整体水平度，避免装置倾斜导致的营养液流向偏移。储液罐体采用卧式波纹结构放置在栽培架侧端的独立支架上，罐体底部通过管路连接循环泵，将调配好的营养液输送到最上层栽培管的进水端，营养液顺着各层栽培管依次流动后，汇入底部的集液槽，再通过回流管路回到储液罐形成闭环循环，整套循环管路的接头处采用承插式密封结构，减少营养液渗漏的风险。设计过程中充分考虑家庭安装的便捷性，所有部件均采用模块化拆分结构，单一部件重量控制在单人可搬运的范围内，安装时无需大型工具，按照装配顺序依次拼接即可完成组装。整体安装边界的横向宽度适配普通住宅阳台的常规进深尺寸，纵向长度可根据实际可用空间调整栽培管的排布数量，储液罐的容积匹配整套栽培管的总容量，可保证3-5天无需额外补充营养液，降低日常维护的频次。管路布局上特意将供液与回流管路沿支撑框架的侧边排布，避免管路外露影响日常通行，也减少管路被磕碰损坏的概率。底部集液槽设置过滤隔层，可拦截栽培过程中掉落的根系残体，避免杂质进入循环泵造成堵塞，储液罐顶部预留加注口，方便后续补充营养液或者清理罐体积垢。
