工业框架用欧标槽铝挤压型材结构

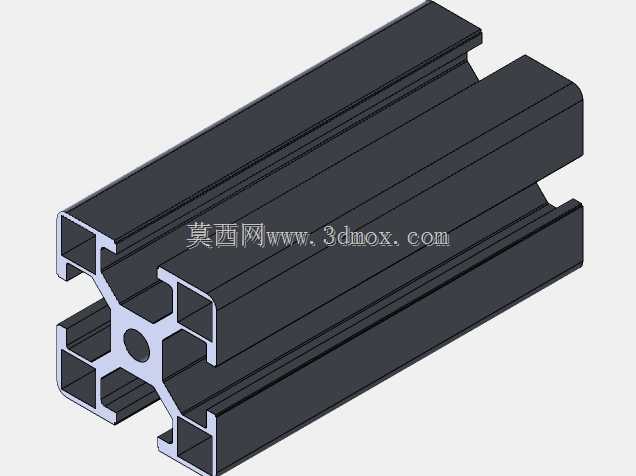

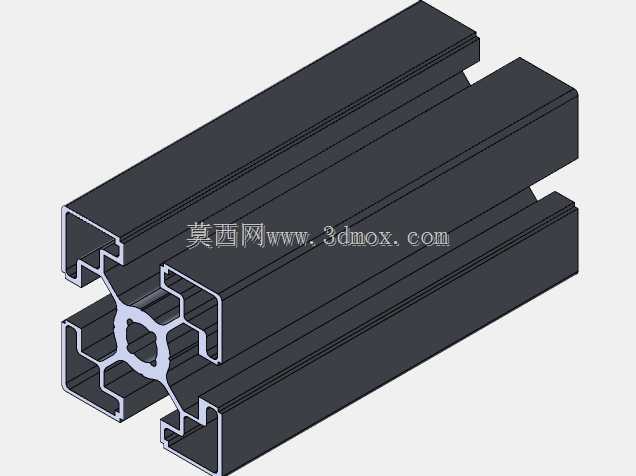

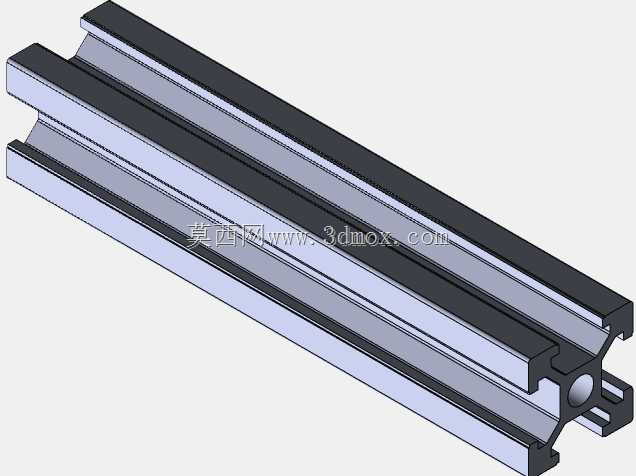

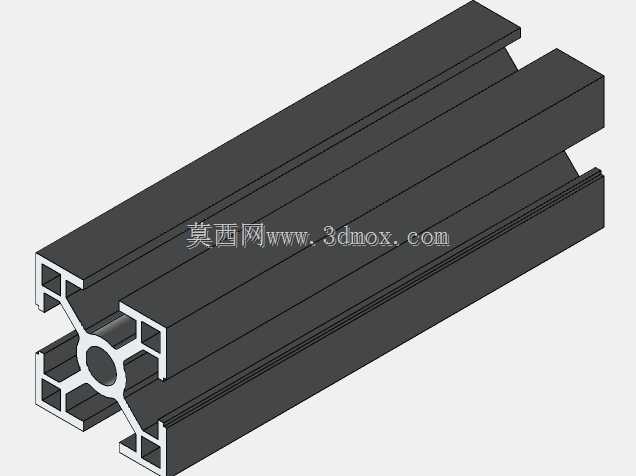

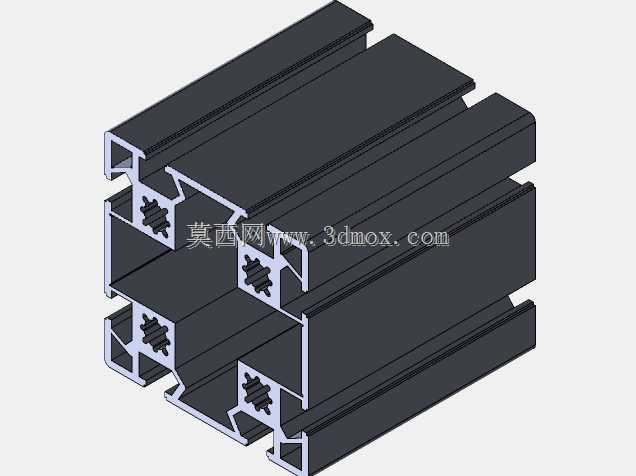

这类带中心圆孔、四向延伸T型槽的挤压铝型材，是自动化设备机架搭建里的核心基础构件，日常在3C电子装配线、小型检测设备台架、物料周转接驳台的框架搭建中应用极广，区别于普通轻型2020、3030型材，这款型材的截面设计兼顾了抗弯性能与多方向装配需求，中心的贯通圆孔既可以穿装气路、电路管线，也能作为定位销孔实现多段型材的同轴对接，省去额外加工穿线孔的工序。从截面结构来看，四个方向延伸的T型槽采用标准欧标槽宽设计，可兼容常规的T型螺栓、滑块螺母，不需要在型材端面做攻丝处理，就能实现任意位置的附件安装，不管是固定钣金护板、安装直线导轨、挂载传感器支架，都能通过槽内紧固件快速调整位置，适配不同设备的布局调整需求。型材的外轮廓做了等厚壁厚设计，挤压成型时的金属流速更均匀，不会出现局部壁厚差导致的变形问题，四个外角做了小尺寸倒钝处理，避免装配时划伤操作人员，同时也不会因为倒角过大影响端盖、角件的安装贴合度。在安装边界上，这类型材的端面连接可采用配套角码、内置角槽连接件，当搭建垂直框架时，单根型材的垂直承载能力可满足常规小型设备的机架需求，不需要额外加装加强筋，若用于长跨度横梁场景，可通过中心圆孔穿装圆钢提升整体抗弯刚度，避免横梁中部下挠影响设备运行精度。设计这类型材的三维模型时，重点要还原T型槽的收口尺寸、槽底宽度、中心孔的同轴度，以及各翼缘的壁厚公差，因为这些尺寸直接决定了后续配套紧固件能否顺利装入、连接后是否存在松动间隙，很多新手建模时容易忽略T型槽的收口斜度，导致加工出来的型材无法匹配标准紧固件，或是装配时螺栓卡滞无法滑入槽内。另外型材的截面过渡圆角也要按实际挤压工艺要求设置，过小的圆角会导致挤压模具应力集中，缩短模具寿命，过大的圆角则会影响角件的安装贴合面，导致框架连接后出现角度偏差。在实际设备搭建中，这类型材还可以根据需求切割成任意长度，配合专用的端盖、脚轮、调节脚座，快速组装成可移动的设备台架，或是固定的生产线围栏框架，相比传统的方管焊接框架，不需要做表面喷漆、焊接打磨处理，组装完成后即可直接使用，后期改造调整时也只需要松开紧固件就能重新布局，大幅缩短设备的搭建与改造成本。
