卡特彼勒重载传动滚子链结构设计

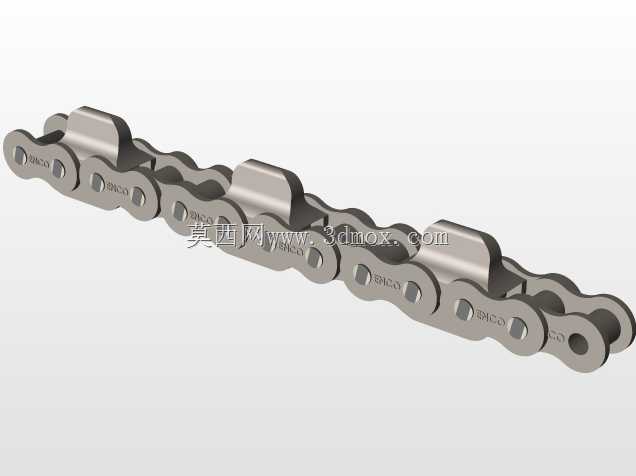

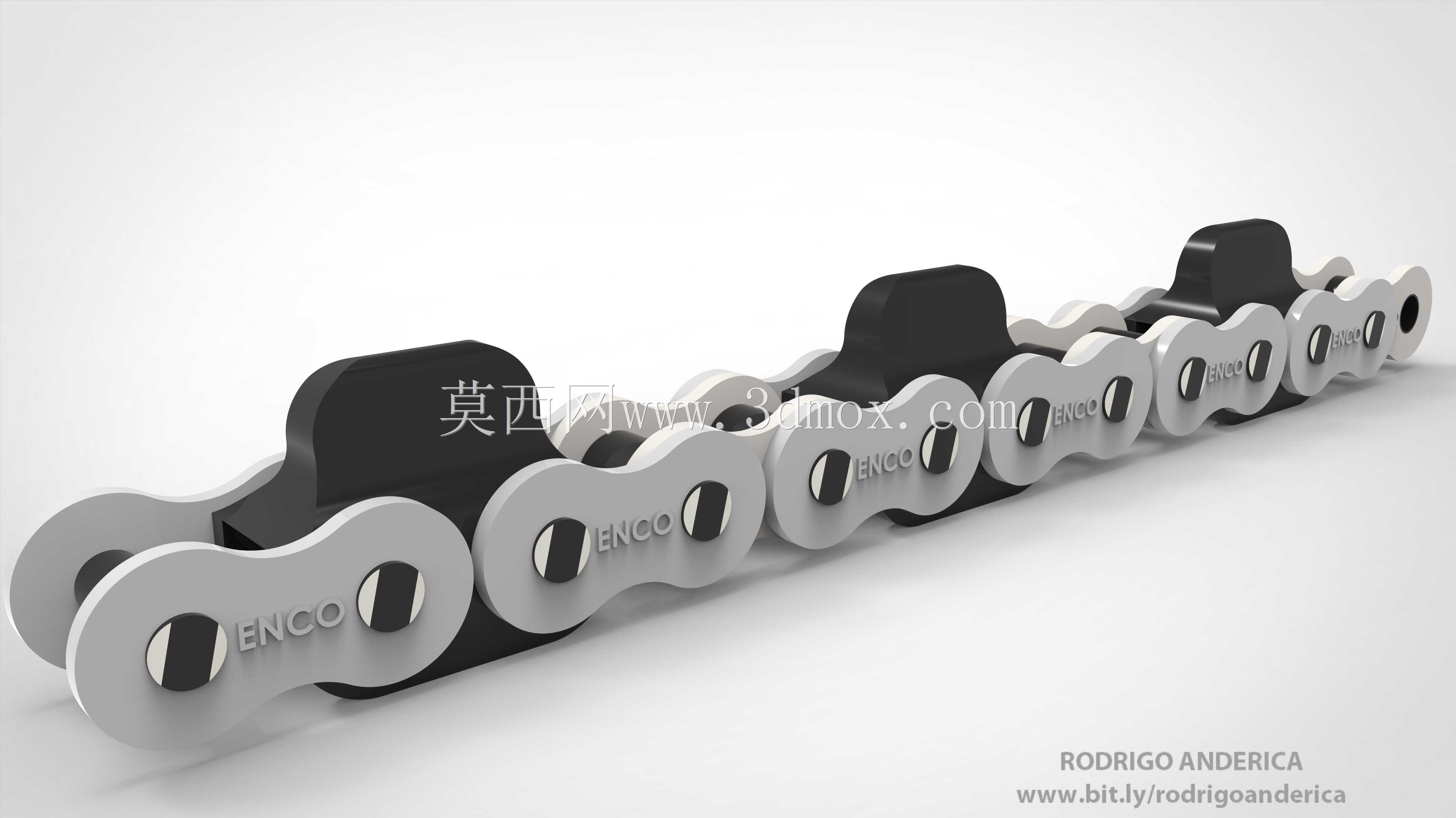

这类带特殊附件的传动链，主要面向矿山采掘、重型工程机械行走机构、大负载物料输送线这类对传动件抗冲击、耐磨损性能要求极高的场景，和普通轻型输送链不同，它的链板、销轴、滚子都做了加厚强化处理，能在多粉尘、有冲击载荷、连续高负荷运转的工况下保持稳定的传动效率，不会因为瞬时过载出现链板断裂、销轴窜动的问题。做这个结构建模的时候，首先要匹配链节的啮合精度，每一节外链板和内链板的铰接间隙要控制在合理范围，既不能间隙过大导致传动过程中晃量超标、啮合错位，也不能间隙过小导致铰接处转动卡滞，增大运行阻力加快磨损。链板上的附件凸块是这个结构的核心功能点，它的安装位置、突出高度、端面平整度都要和配套的拨叉、承载工装匹配，安装时要保证每一节带附件的链节节距一致，避免运行到链轮啮合位置时出现附件和机架、链轮轮齿干涉的情况。从安装边界来看，这类链条适配的链轮齿形要符合重载链的啮合参数，齿沟圆弧半径要和滚子外径精准匹配，安装时两轴的平行度公差要控制在允许范围内，不然会出现单侧链板偏磨、链条跑偏掉链的问题。链条张紧度的调整也要结合实际运行负载，重载工况下不能把链条调得过紧，不然会增大销轴和套筒之间的压应力，加快铰接副的磨损，也不能过松导致链条运行时上下跳动幅度过大，和周边护罩产生剐蹭。日常运维中，这类链条的铰接位置需要定期加注适配的润滑脂，尤其是在户外露天、多泥沙的工况下，要做好铰接处的密封防护，避免泥沙进入铰接副内部造成磨粒磨损，缩短链条的整体使用寿命。建模过程中每一个链板的倒角、销轴的铆接结构、滚子的壁厚都做了等比例还原，能直接用来做装配干涉校验、链轮匹配验算，也能作为同类型重载传动链设计的参考原型，调整链节尺寸、附件形式就能适配不同的传动负载和安装空间要求。
