多旋翼农用植保作业飞行器结构设计

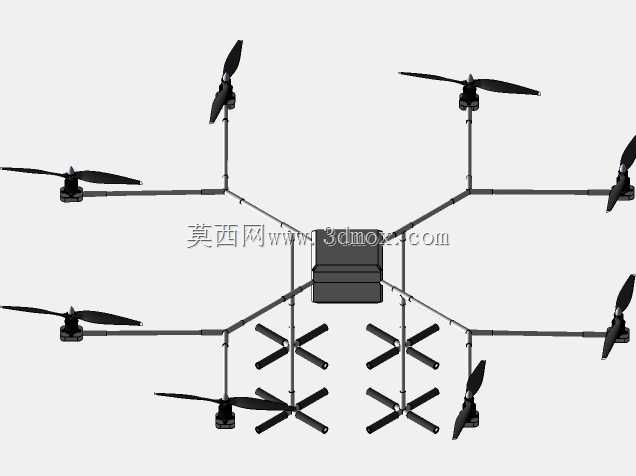

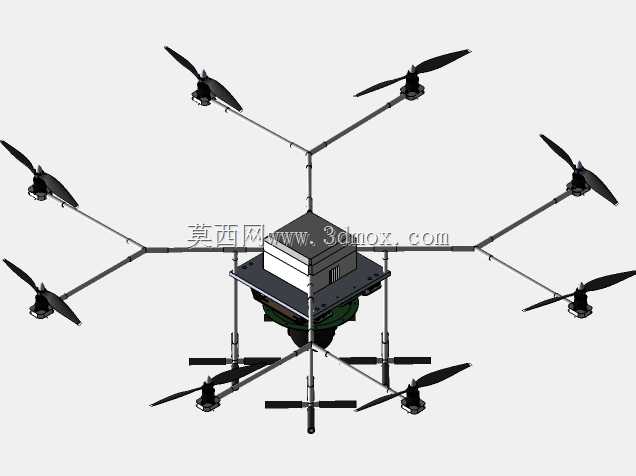

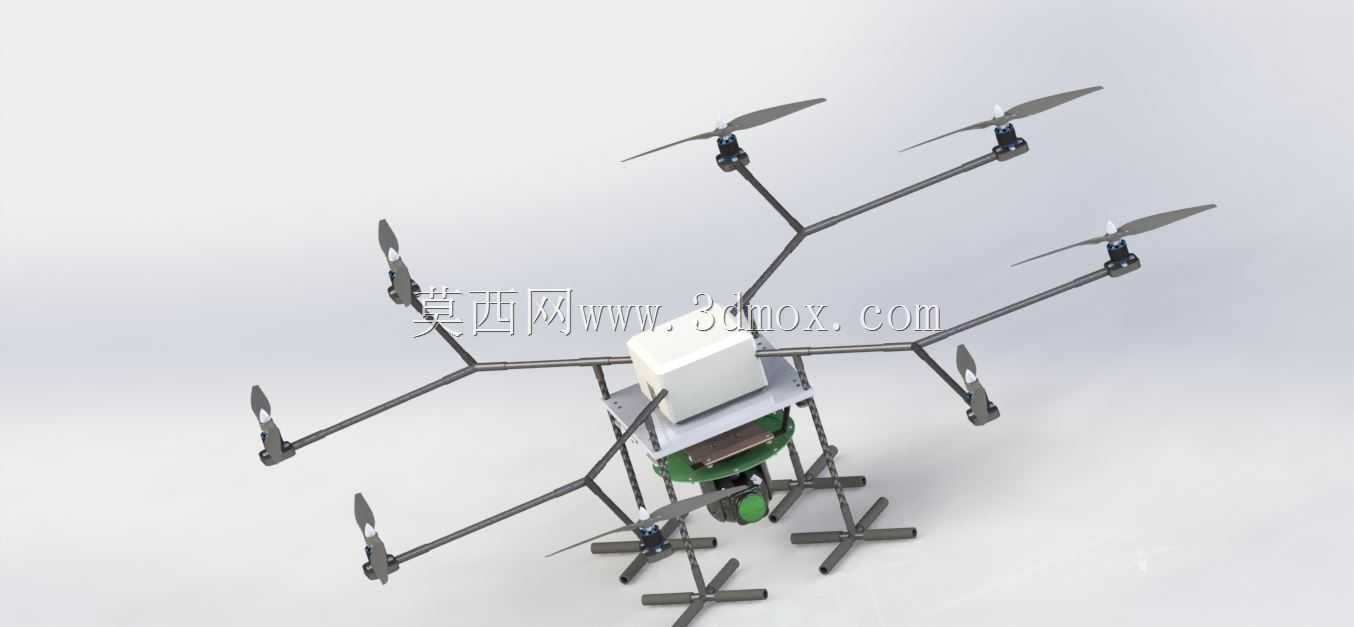

这款多旋翼农用飞行器的设计，核心瞄准大田块经济作物、山地丘陵零散耕地的植保作业场景，解决传统地面植保机械进地难、压苗损苗、作业效率低的痛点，同时适配低空农情监测、变量播撒的拓展需求。从结构布局来看，采用非共轴多旋翼分布形式，机臂采用碳纤维薄壁管材加工，单根机臂通过快拆锁扣与中心机架连接，作业前展开机臂后可通过锁扣的楔形结构自动定位锁紧，无需额外工具即可完成部署，转场运输时可将机臂折叠贴合中心机身，整体收纳尺寸控制在常规皮卡货箱可容纳的范围内，适配乡村田间道路的转场需求。中心机架采用分层堆叠设计，最上层预留标准快装载荷接口，可根据作业需求更换药液箱、播撒器、多光谱监测吊舱等不同功能模块，接口处设置定位销与电连接触点，更换载荷时可自动完成供电与通讯线路对接，无需手动接线。机架中层布置飞控、电源管理模块与电调安装位，所有走线均通过机臂内部的中空通道延伸至电机端，避免线材外露受药液腐蚀、田间树枝剐蹭。机架底部设置可收放式起落架，起落架支腿采用交叉铰接结构，降落时支腿展开形成稳定支撑，作业飞行时可将起落架向上收起，避免遮挡下方喷杆的喷雾范围，同时减少飞行风阻。动力端采用盘式无刷电机搭配大尺寸低转速螺旋桨，单轴拉力预留足够冗余，满载10公斤作业载荷时仍可保持稳定的姿态控制余量，应对田间作业时常见的低空紊流、侧风干扰。喷杆布置在机臂下方对应位置，喷头采用离心雾化结构，安装位置与旋翼下洗气流场匹配，可借助旋翼产生的向下气流将雾滴压送至作物冠层内部，减少雾滴飘移，提升药液沉积率。机架整体做了防腐蚀密封处理，电调、飞控等电子元件的安装舱均设置密封胶条，可耐受作业时的药液雾滴、田间高湿环境侵蚀，日常维护仅需定期清理电机缝隙的药渍、检查机臂锁扣的磨损量即可。设计过程中针对机架的振动特性做了模态仿真优化，将机架固有频率避开电机常用转速区间的振动频率，减少飞行时机架共振对飞控传感器的干扰，提升飞行稳定性。
