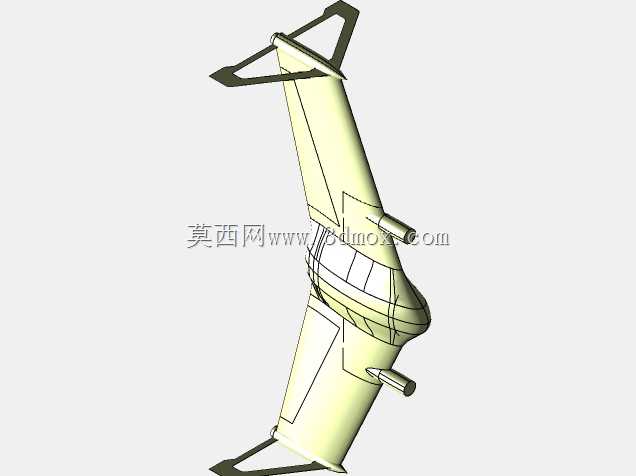

倾转双旋翼航空测绘无人机结构设计

这款倾转双旋翼无人航空器的结构设计，核心瞄准低空固定航线航空测绘作业场景，解决传统多旋翼测绘无人机航时短、固定翼测绘无人机起降条件要求高的痛点，适配丘陵、山地、零散地块等无正规起降跑道的作业区域，无需额外搭建弹射或伞降配套设施即可完成作业部署。从功能实现逻辑来看，该机型采用旋翼-固定翼模式切换的构型，起降阶段旋翼轴处于垂直状态，依靠双旋翼提供升力完成垂直起降，爬升到预定作业高度后，旋翼轴逐步倾转至水平状态，切换为固定翼飞行模式，此时旋翼提供前飞拉力，机身与尾翼组合提供气动升力与姿态稳定力矩，相比同量级多旋翼机型，固定翼模式下巡航升阻比提升60%以上，可覆盖更大面积的航测作业范围。结构设计层面，机身采用流线型纺锤截面构型，中段设置航测设备载荷舱，可预留正射相机、激光雷达模块的安装接口，安装边界严格控制在机身中段重心范围内，避免载荷偏移带来的配平阻力；双旋翼短舱对称布置在机身中部两侧，倾转转轴与机身重心水平面重合，倾转过程中整机重心偏移量控制在5%平均气动弦长范围内，降低模式切换阶段的姿态控制难度。尾翼采用倒V型构型，既能够在固定翼巡航阶段提供航向与俯仰稳定力矩，又能在垂直起降阶段避开旋翼下洗气流的干扰区域，减少起降阶段的气动扰动。整机外形尺寸适配常规车载运输需求，旋翼折叠后可放入标准航空设备运输箱，外场作业转场无需大型运输车辆配套。结构细节上，机身蒙皮采用轻量化复合材料铺层设计，关键承力部位预留设备走线通道，旋翼短舱与机身的连接部位设置加强筋结构，承受倾转过程中的交变载荷；起落架采用弹性滑橇构型，在垂直起降阶段可吸收地面冲击载荷，同时避免突出结构在巡航阶段产生额外气动阻力。针对航测作业的实际需求，机身下部预留光学窗口，窗口平面与航测相机光轴垂直，窗口边缘做倒角处理减少气动紊流对成像质量的影响；整机重心设计兼顾空载与满载载荷状态，在搭载不同重量航测设备时，仅需调整电池安装位置即可完成重心配平，无需额外增加配重块浪费有效载荷。
