卧式压缩天然气承压储气罐体结构

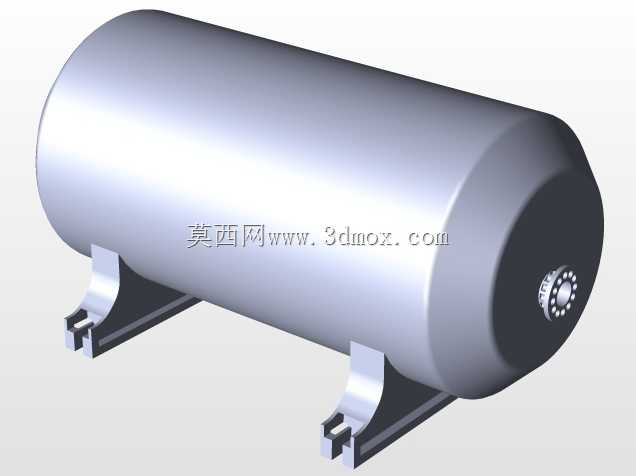

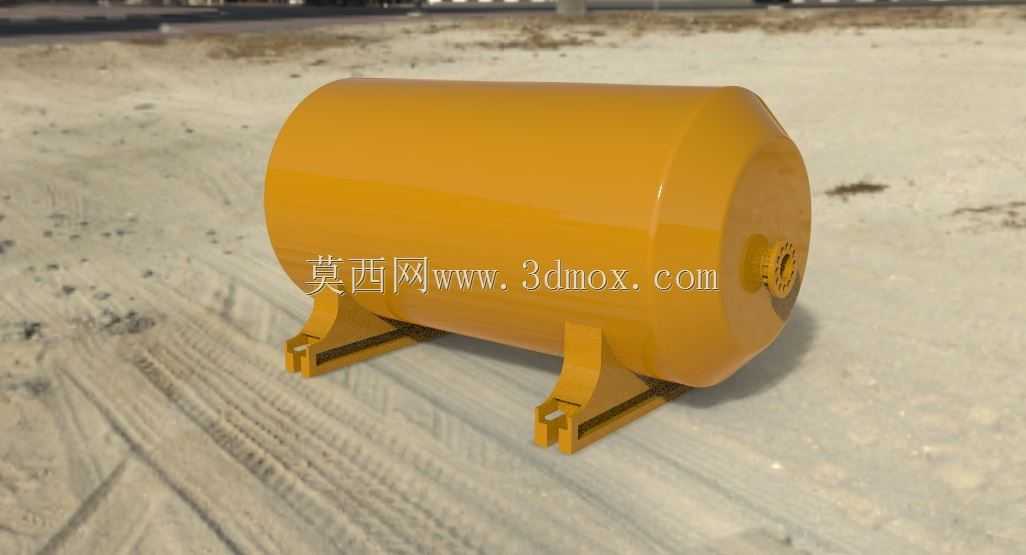

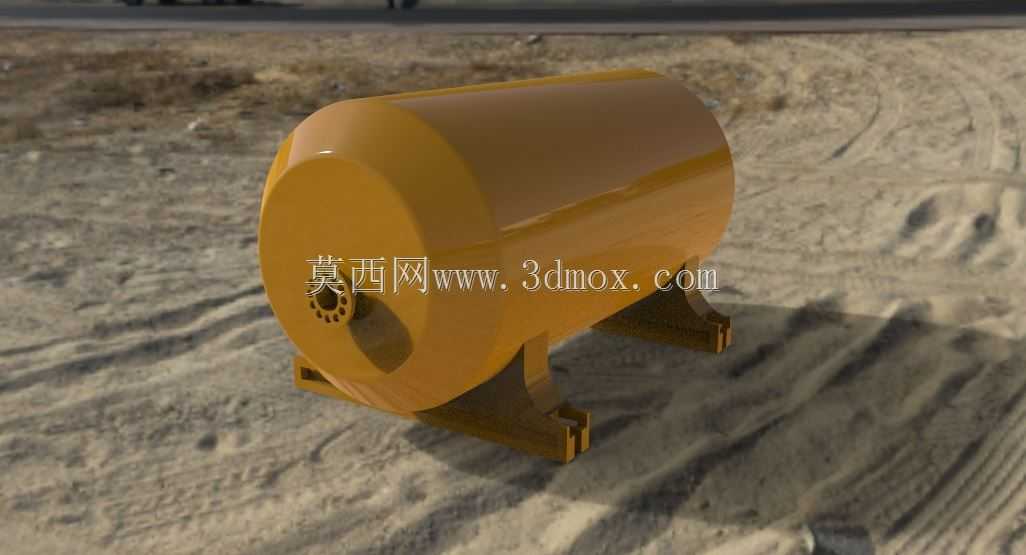

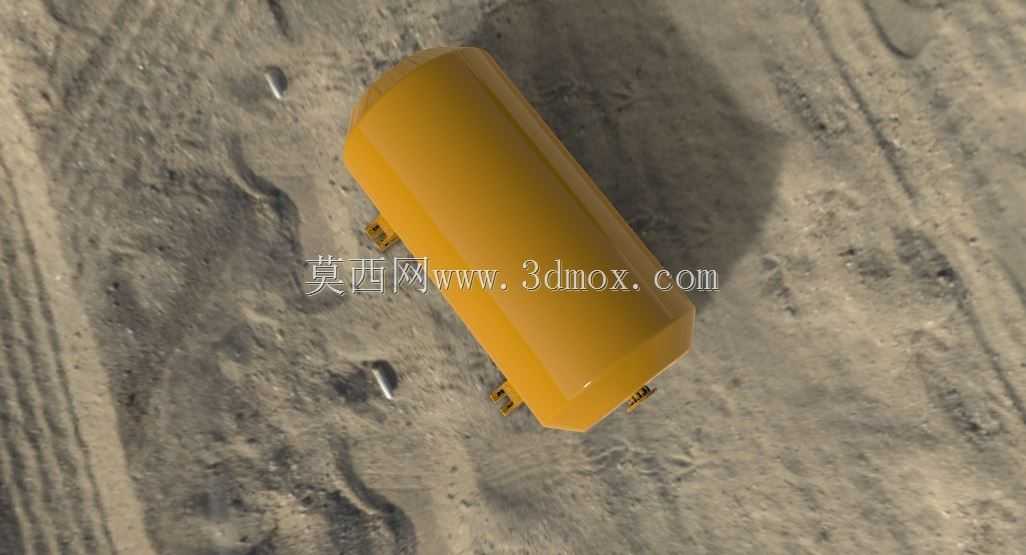

这类卧式承压储气结构，主要应用在中小型燃气调压站点、分布式能源供气单元以及移动燃气补给场景中，核心作用是稳定压缩天然气管路压力，缓冲上游供气的压力波动，避免下游用气设备因气压骤变出现燃烧不充分、供气中断甚至器件损坏的问题。从结构设计逻辑来看，罐体采用两端标准椭圆封头与圆柱形筒身焊接成型，这种结构形态能在同等壁厚、同等容积下最大化分散内部介质压力，降低应力集中风险，相比立式储罐，卧式布置的重心更低，对安装基础的承重均匀性要求更友好，尤其适合场地开阔但竖向空间受限的户外场站布设。

设计阶段首先要明确安装边界条件，这类罐体的鞍式支座直接决定了安装时的基础预留尺寸，两个支座的间距需要结合筒身长度、挠度计算结果确定，既要避免支座间距过大导致筒身中部下垂变形，也要防止间距过小造成封头附近局部应力过载；支座底部的安装孔位需要匹配场站预埋地脚螺栓的排布，安装时要预留出热胀冷缩的位移余量，避免环境温度变化时罐体伸缩产生附加应力。筒身端部的开孔做了补强处理，开孔位置避开了焊缝热影响区，接口尺寸匹配常规燃气输送管路的法兰规格，可直接对接进站截断阀、调压阀组以及安全泄放装置，不需要额外做转接结构。

从功能特性上看，罐体内部做了光滑过渡处理，没有突兀的结构凸起，能减少天然气流通时的紊流扰动，同时避免杂质在罐体内部死角沉积；外部的鞍式支座与筒身之间设置了垫板，避免支座焊接位置直接接触筒身母材，分散局部承重应力。实际选型布设时，需要结合场站的小时用气峰值确定罐体容积，同时要在罐体周边预留足够的操作空间，满足安全泄放装置校验、管路维护、壁厚检测的作业需求，罐体与周边建构筑物的防火间距需要符合燃气场站的安全规范要求，安装基础需要做硬化处理，避免长期使用后出现不均匀沉降导致罐体受力变形。建模过程中对封头的曲率、筒身的圆度、支座的折弯角度都做了参数化处理，可根据不同容积需求、不同压力等级快速调整结构参数，适配不同场景的储气需求。
