拉巴人重型商用车六叶冷却风扇结构

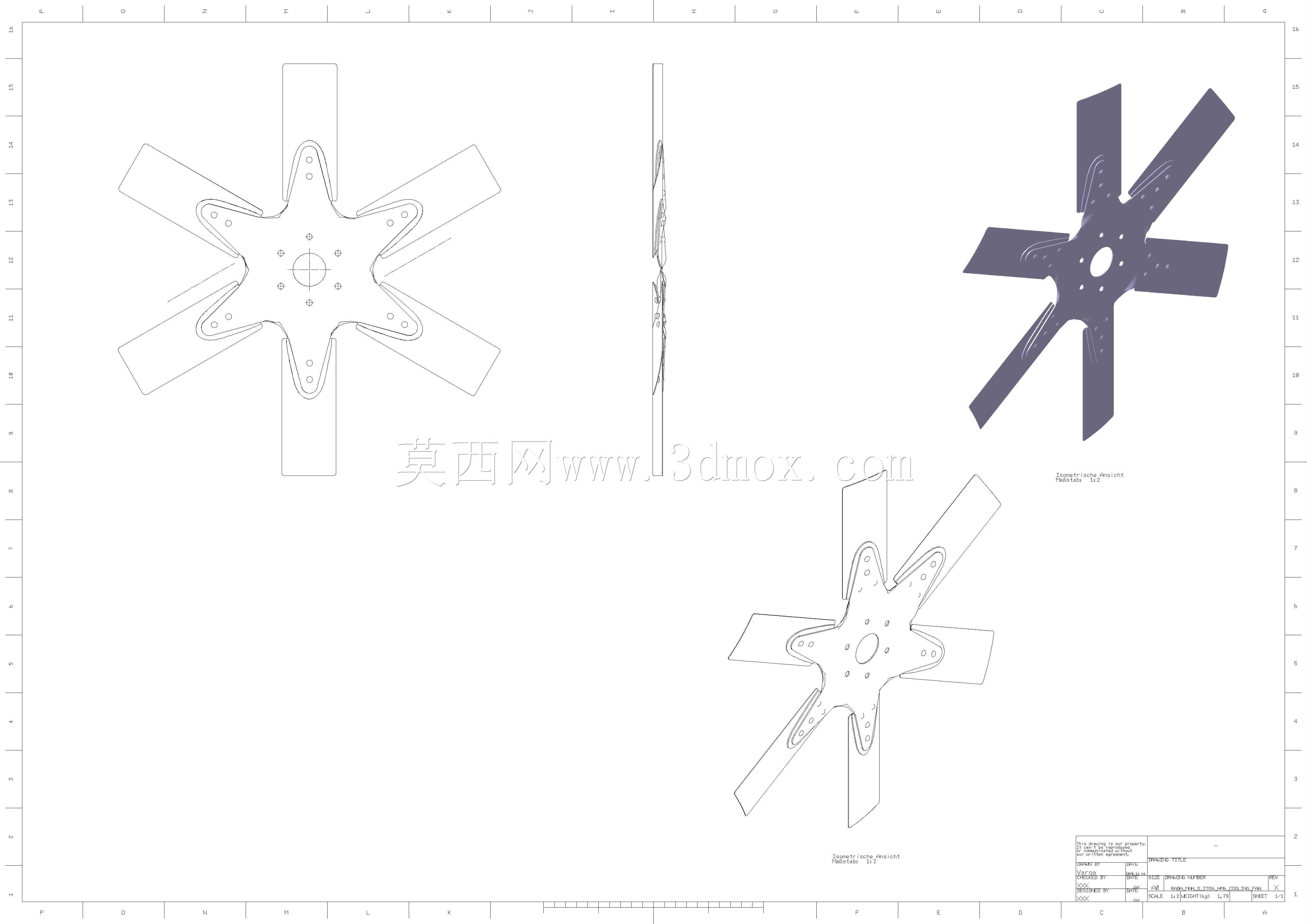

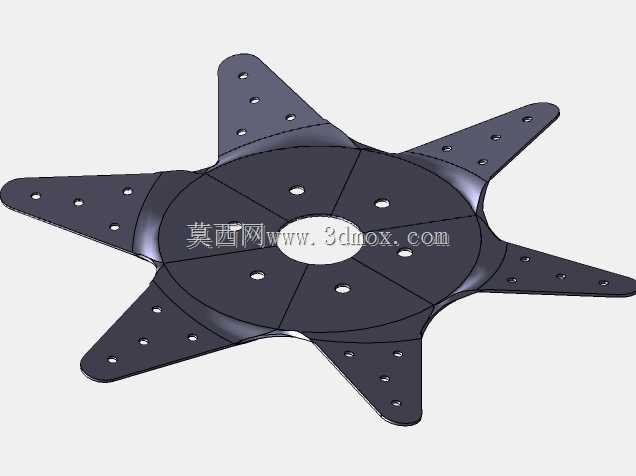

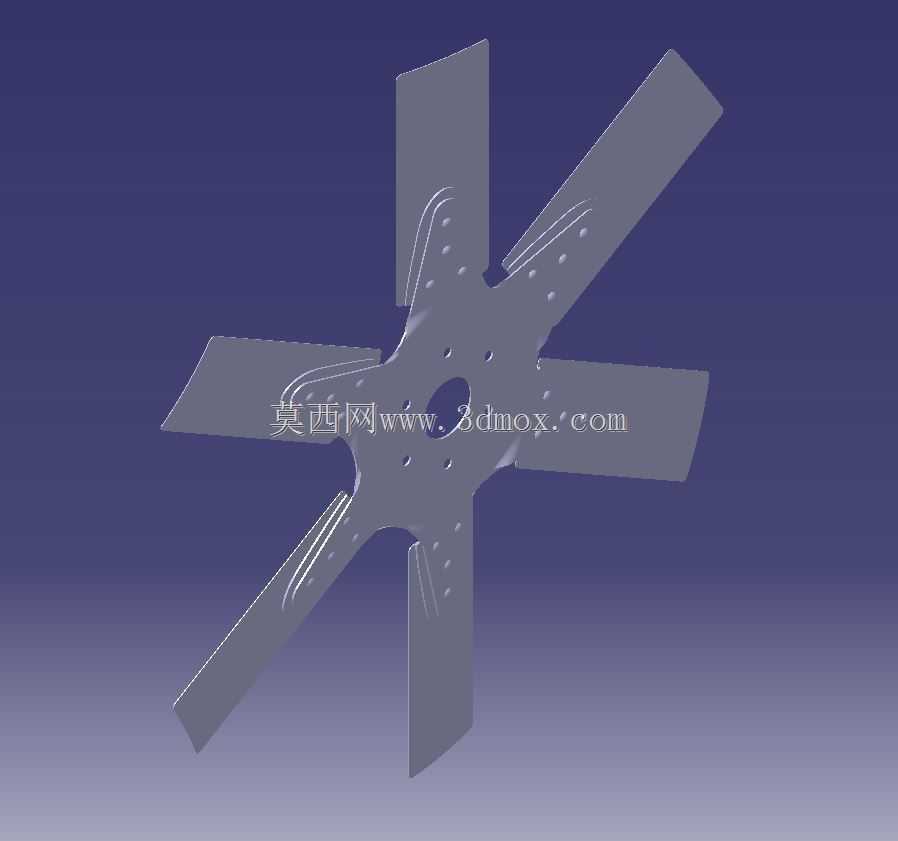

该冷却风扇主要匹配重型商用车动力舱散热系统，直接布置在散热器与发动机缸体前端的安装位，核心作用是在车辆行驶、怠速工况下，驱动空气定向流经散热器芯体，带走冷却液携带的发动机燃烧做功余热，避免动力单元因持续工作出现热负荷超限、功率衰减、密封件老化加速等问题，尤其适配重载爬坡、夏季高温环境下长时间低速行驶的工况，弥补自然进风量不足的散热短板。从结构设计来看，该风扇采用六叶等夹角布局，单扇叶为带导流曲面的宽叶构型，叶根与中心轮毂做了一体化过渡强化，避免高转速下叶根应力集中引发的疲劳断裂；扇叶表面设置的多组凹点结构，用于打散叶表附面层气流，降低扇叶旋转过程中的涡流噪声，同时减少气流沿叶展方向的无序窜动，提升轴向送风效率。中心轮毂为圆盘式结构，开设多组圆周均布的安装孔，可直接匹配发动机前端的风扇法兰安装位，安装孔位的节圆尺寸严格对应动力输出端的连接边界，装配时无需额外制作转接法兰，能直接完成同轴固定，保证旋转过程中动平衡精度，降低高速运转时的径向跳动量。扇叶的径向尺寸经过严格校核，旋转时的外圆轮廓与护风圈内壁保留均匀的安全间隙，既不会出现运转干涉剐蹭，也能尽可能缩小扇叶与护风圈的缝隙，减少气流回流损失，提升风冷系统的容积效率。设计过程中优先平衡了风量、转速、功耗三者的关系，扇叶的安装角经过多轮流体仿真迭代，在发动机额定转速对应的风扇转速区间内，能输出满足散热需求的冷却风量，同时不会过度消耗发动机输出功率，也能将扇叶通过空气传递的振动控制在合理区间，避免引发动力舱周边部件的共振问题。扇叶的曲面构型充分考虑了工程塑料注塑成型的工艺特性，叶身厚度从根部到梢部均匀过渡，既保证结构强度，也能降低成型过程中的缩痕、翘曲风险，中心轮毂的安装孔位做了沉台设计，装配时连接螺栓的头部完全沉入沉台内，不会突出轮毂表面影响运转安全。
