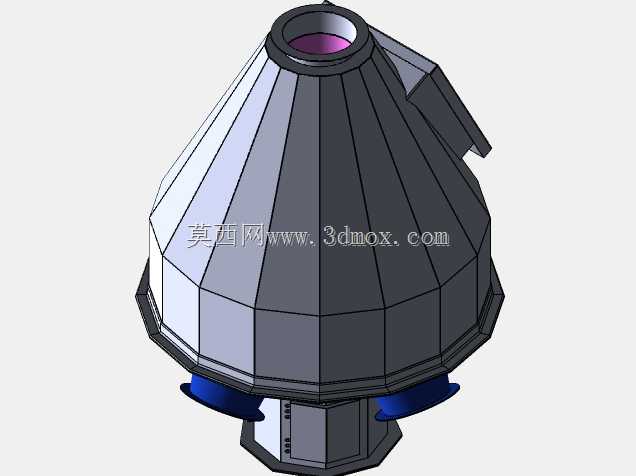

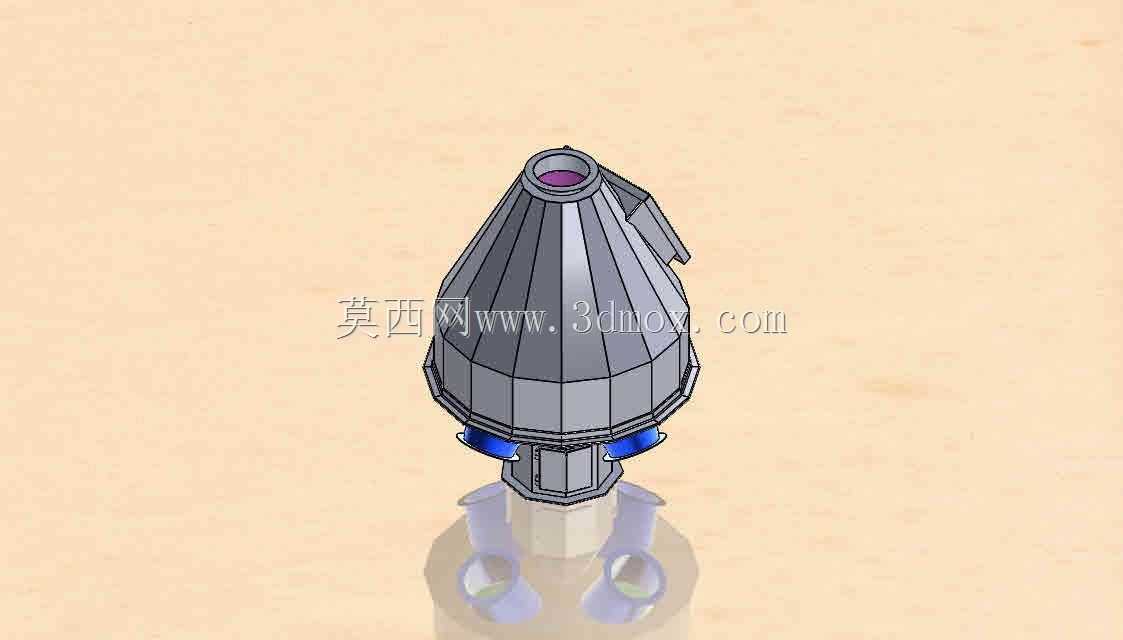

多棱面结构物料分配旋转喷头

这款多棱面结构的旋转分配头，常见应用在粉体、颗粒类物料的定量分送工位，也可适配部分流体介质的旋流分配场景，在粮食加工、建材配料、化工粉体分装这类需要均匀分料的产线中，是衔接上游料仓与下游多工位接料点的核心执行部件。从结构设计逻辑来看，主体采用多棱面拼接的锥台壳体，而非常规光滑圆锥结构，核心考量是在壳体壁厚一致的前提下，通过折边结构提升整体抗形变能力——当设备内部带压输送物料时，多棱面的折角可以分散壳体承受的径向压力，相比同壁厚的光滑锥壳，抗外压失稳能力提升近四成，同时也能减少物料在壳体内壁的粘附挂壁问题，折角形成的微导流面能引导物料顺着棱边向下方出料口滑落，避免光滑锥面容易出现的物料旋流滞留。顶部的缩颈接口是进料端，设计为标准法兰对接边界，可直接与上游送料管道的法兰盘匹配安装，接口内径与主流送料管道通径适配，安装时只需保证对接面的密封垫片压合均匀，无需额外做变径转接。下部对称布置的两个斜向出料口，是旋转分配的核心输出端，出料口的倾斜角度经过反复校核，既保证旋转过程中物料能依靠自重顺畅流出，不会在出料口根部积料，同时斜向角度也匹配旋转时的离心力方向，让物料流出时的轨迹更稳定，不会出现撒料、偏料问题。底部的连接轴段是旋转驱动的安装位，轴段上预留的键槽结构可与外部驱动机构的输出轴直接配合，安装时需保证轴段的同轴度公差控制在0.05mm以内，避免旋转过程中出现偏摆晃动，长期运行导致密封件磨损漏料。壳体侧面延伸的凸台结构，是旋转限位的触发位，可配合外部接近开关实现旋转工位的精准定位，保证每个出料口都能精准对准下方的接料工位，不会出现对位偏差导致的物料洒落。整体结构没有冗余的复杂曲面，所有棱面拼接处都做了圆角过渡处理，既避免加工时出现应力集中，也能减少焊接或注塑成型时的工艺缺陷，后期维护时清理内壁残留物料也更便捷，不会出现清洁死角。
