手摇式马铃薯切片加工设备结构设计

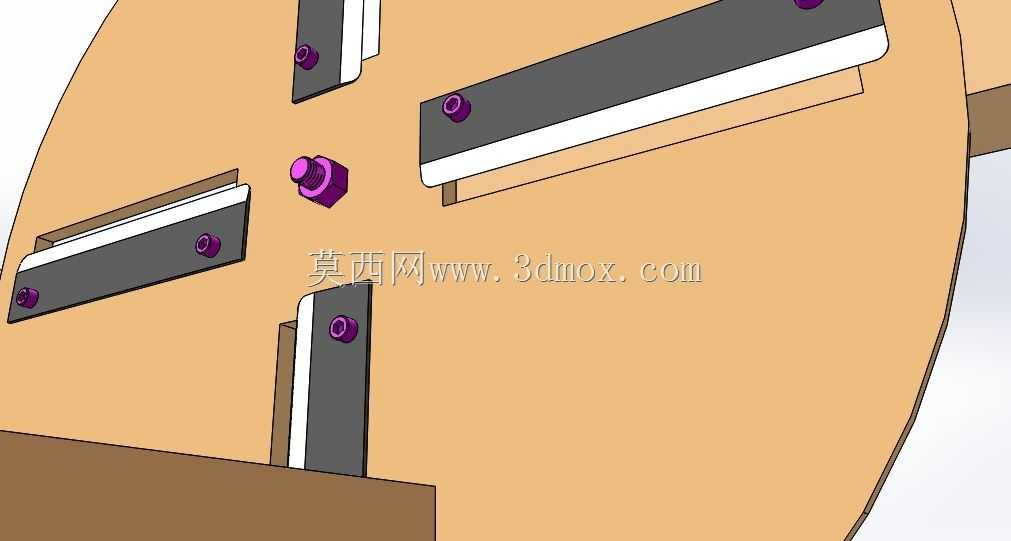

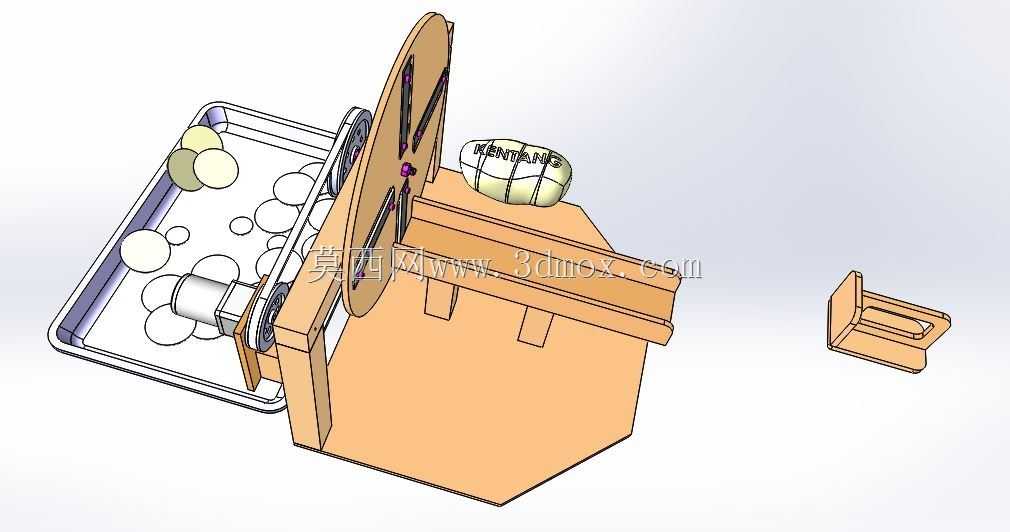

这款手摇驱动的马铃薯切片设备，主要面向小型餐饮门店、农户家庭作坊、流动食材加工点位的鲜薯切片作业场景，可替代传统手工刀切作业，解决人工切片厚度不均、作业效率低、易切伤操作人员的实际问题，也可适配小型净菜加工点的小批量预处理工序，无需外接电源即可完成作业，适配无供电的户外加工、集市摆摊等特殊使用场景。设备整体采用立式布局，核心切削组件为立式旋转刀盘，刀盘上均匀布置多组平行切削刀片，刀片安装位置可通过垫片微调，实现1.5mm到8mm区间内的切片厚度调节，满足鲜切薯片、餐食配餐薯块、晾晒薯干等不同加工场景的厚度需求。进料通道采用倾斜式溜槽设计，溜槽内壁做圆弧过渡处理，避免马铃薯卡滞，进料端设置简易挡料结构，防止切削过程中食材弹出，操作人员仅需将洗净的马铃薯放入溜槽，转动侧面的手摇轮即可带动刀盘旋转完成连续切片，切好的成品会直接落入下方的接料托盘内，接料托盘采用抽拉式结构，可直接取出倾倒成品，清理残留碎屑也十分便捷。传动部分采用带轮减速结构，手摇轮与从动刀盘轴之间通过同步带传递动力，减速比设置为1:3，操作人员转动手轮的力经过减速后可输出足够的切削扭矩，即使处理个头偏大、质地偏硬的马铃薯也不会出现卡刀、转不动的情况，刀盘主轴采用含油轴承支撑，日常无需频繁加注润滑脂，维护成本极低。设备的支撑框架采用板式拼接结构，所有外露棱边均做倒圆角处理，避免操作过程中剐蹭操作人员，整体安装占地面积不足0.3平方米，可直接放置在普通操作台面、长条案板上使用，无需额外打螺栓固定，底部可加装防滑橡胶垫，减少切削作业过程中的设备晃动。刀盘位置设置有透明防护挡板，挡板与刀盘之间保留足够的安全间隙，操作人员无法直接接触到旋转的刀片，从结构上规避操作风险，刀片采用快拆式固定结构，松开锁紧旋钮即可取下刀片进行刃磨或者更换，无需拆解整个刀盘组件。接料区域的侧边设置有导料斜板，切好的薯片不会在设备内部堆积，可顺畅滑入接料盘，减少物料残留带来的清理负担，设备整体可接触食材的部分均采用食品级接触材质，不会对食材造成污染，符合小型食品加工的卫生要求。
