四旋翼农业喷洒作业无人机结构设计

这款四旋翼植保无人机的结构设计，完全围绕大田农业的低空喷洒作业需求展开，从机架布局到部件选型都贴合实际田间作业的工况要求。设备核心用途是承担大田作物的叶面肥喷施、病虫害防治药剂喷洒、旱地作物补水增湿等作业，相比传统地面植保机械，不会碾压作物苗株，也不受田块地形、作物生长高度限制，哪怕是齐腰高的玉米田、泥泞的水田块都能顺利开展作业，作业效率是人工背负式喷雾器的数十倍。

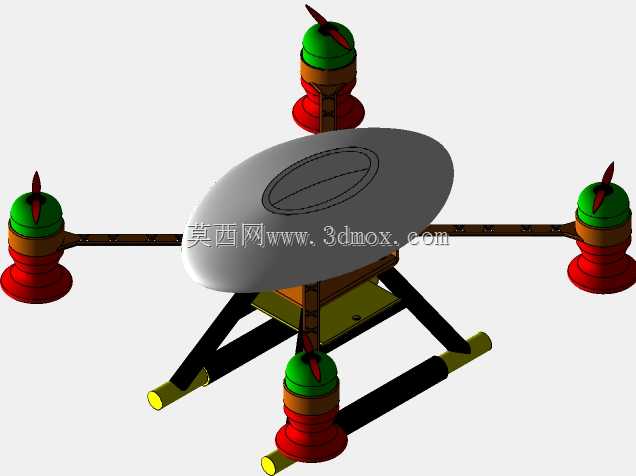

整体采用四轴十字交叉机架布局，这种布局的飞行动力学稳定性更优，单轴动力冗余度足够，即便单组动力出现异常也能维持姿态迫降，降低作业坠机风险。中心舱体采用椭圆流线型上盖设计，一方面降低低空飞行时的风阻，减少横风对飞行姿态的干扰，另一方面上盖内部预留了飞控模块、电池舱、药泵控制单元的安装空间，所有电子元件都做了隔舱处理，避免作业过程中药液渗漏腐蚀电路。机臂采用碳纤维复合管材加工，在保证结构强度的前提下尽可能降低自重，提升有效载荷能力，机臂与中心舱的连接位置设计了快拆锁紧结构，转场运输时可以快速折叠机臂，减少收纳占用空间，抵达作业地块后无需额外工具就能快速展开锁紧。

动力单元分布在四个机臂末端，每个动力单元由无刷电机、电子调速器、折叠螺旋桨组成，电机安装座做了减震处理，减少电机运行震动传递到机架影响飞控传感器精度。起落架采用滑橇式结构，两根横向支撑脚采用高强度工程塑料材质，纵向支撑臂做了倾斜角度设计，既保证降落时的支撑稳定性，避免侧翻，又不会遮挡下方喷洒管路的喷雾范围。药箱布置在中心舱下方位置，紧贴机架重心点，避免药液消耗过程中整机重心偏移过大影响飞行稳定性，药箱出口连接的隔膜泵通过管路将药液输送到四个机臂末端的雾化喷头位置，喷头安装位置低于螺旋桨旋转平面，借助螺旋桨旋转产生的下行气流，能将雾化后的药液颗粒均匀压送到作物叶片正反面，提升药液附着率，减少药液飘移浪费。

设计过程中充分考虑了田间作业的安装边界，整机展开后旋翼旋转直径控制在适合小田块作业的范围，折叠后尺寸可以适配普通农用三轮车的货箱装载，作业飞行高度可在作物冠层上方1到5米区间灵活调整，喷幅宽度匹配飞行速度可覆盖4到6米的作业宽度，结构上所有外露的电气接插件都做了防水密封处理，可适应田间高湿度、少量药液飞溅的作业环境，机架各连接位置的紧固件都采用防松设计，避免长期飞行震动导致连接件松动。
