工业通风管路用箱式空气过滤装置

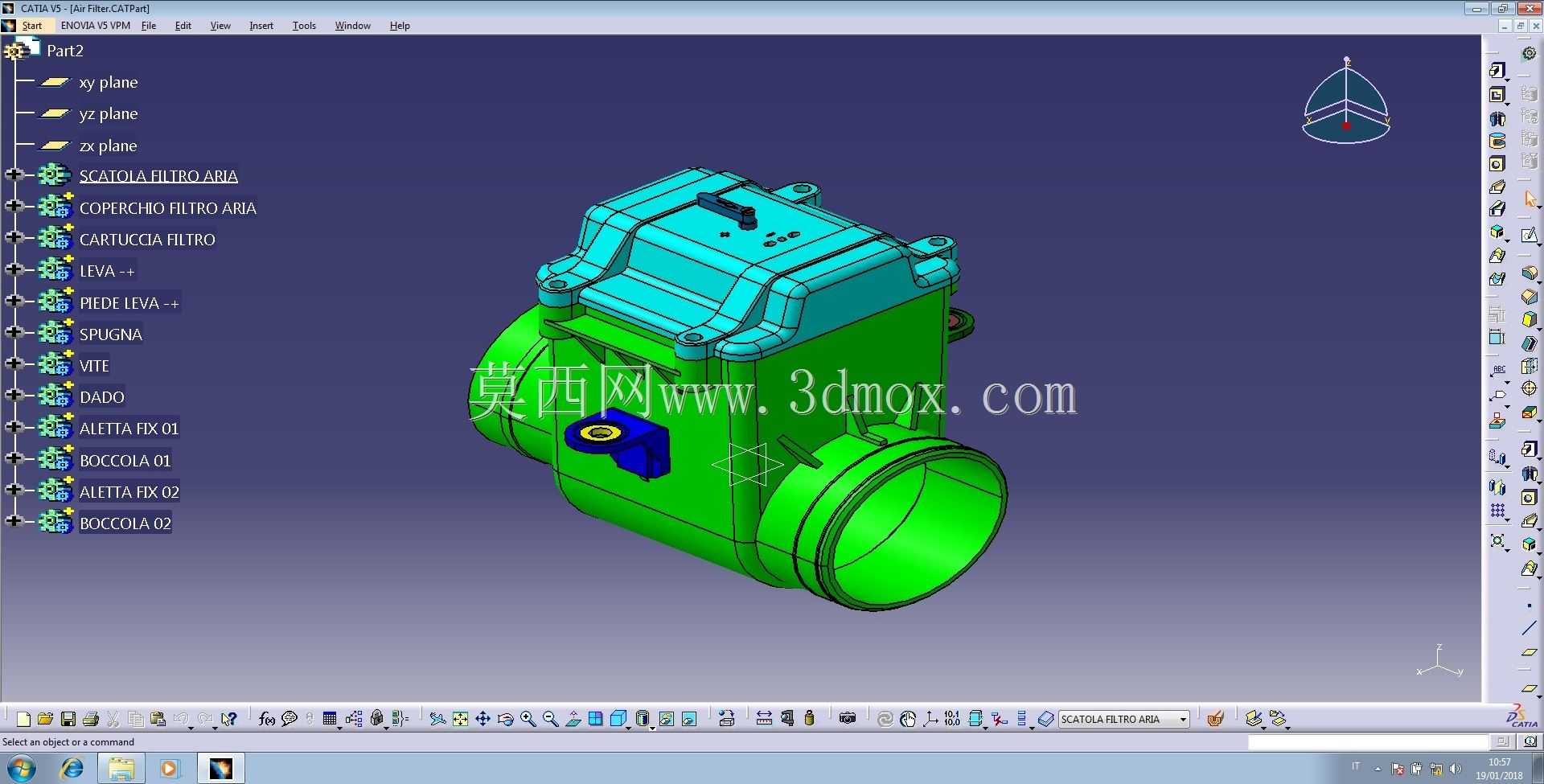

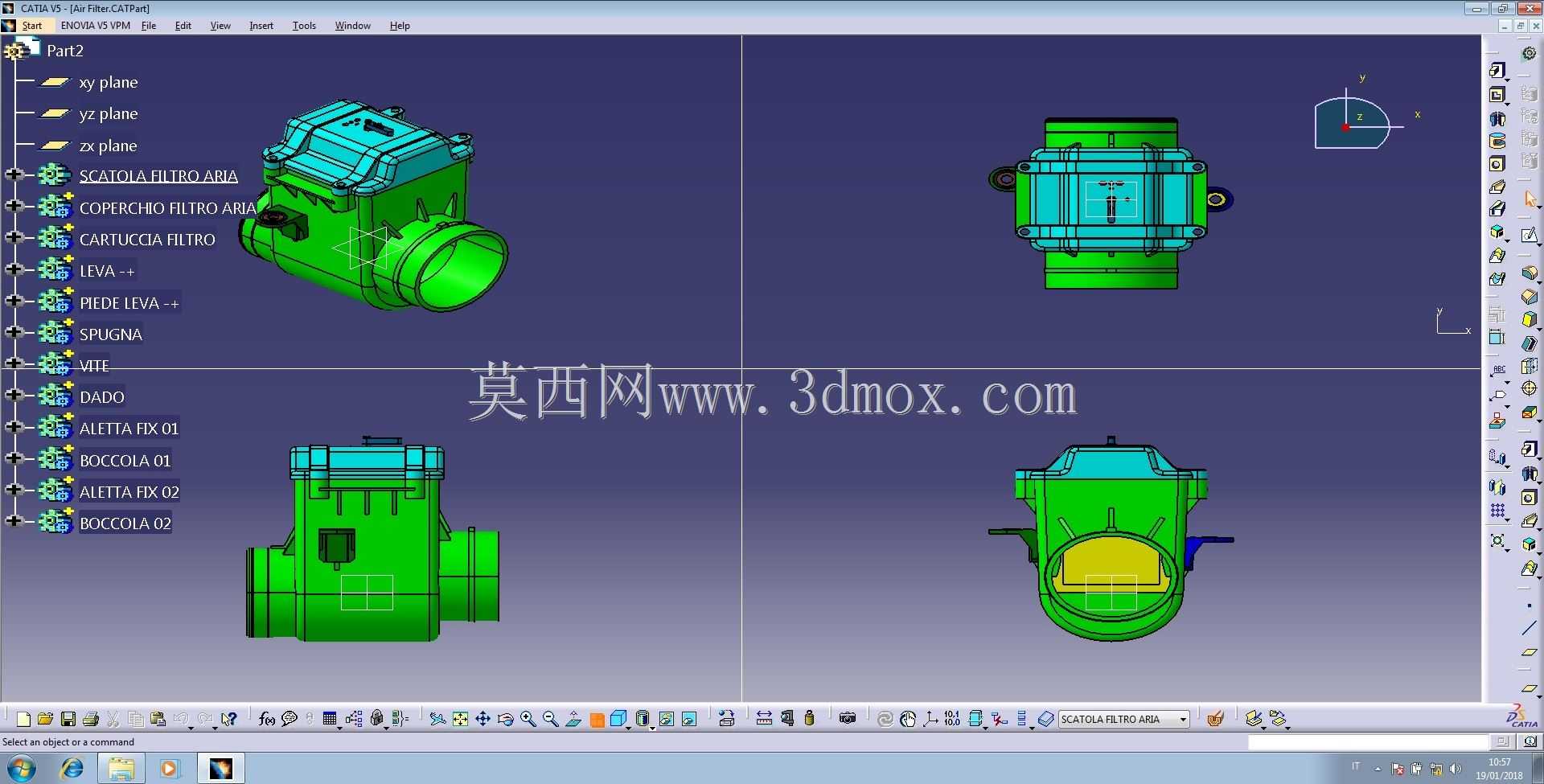

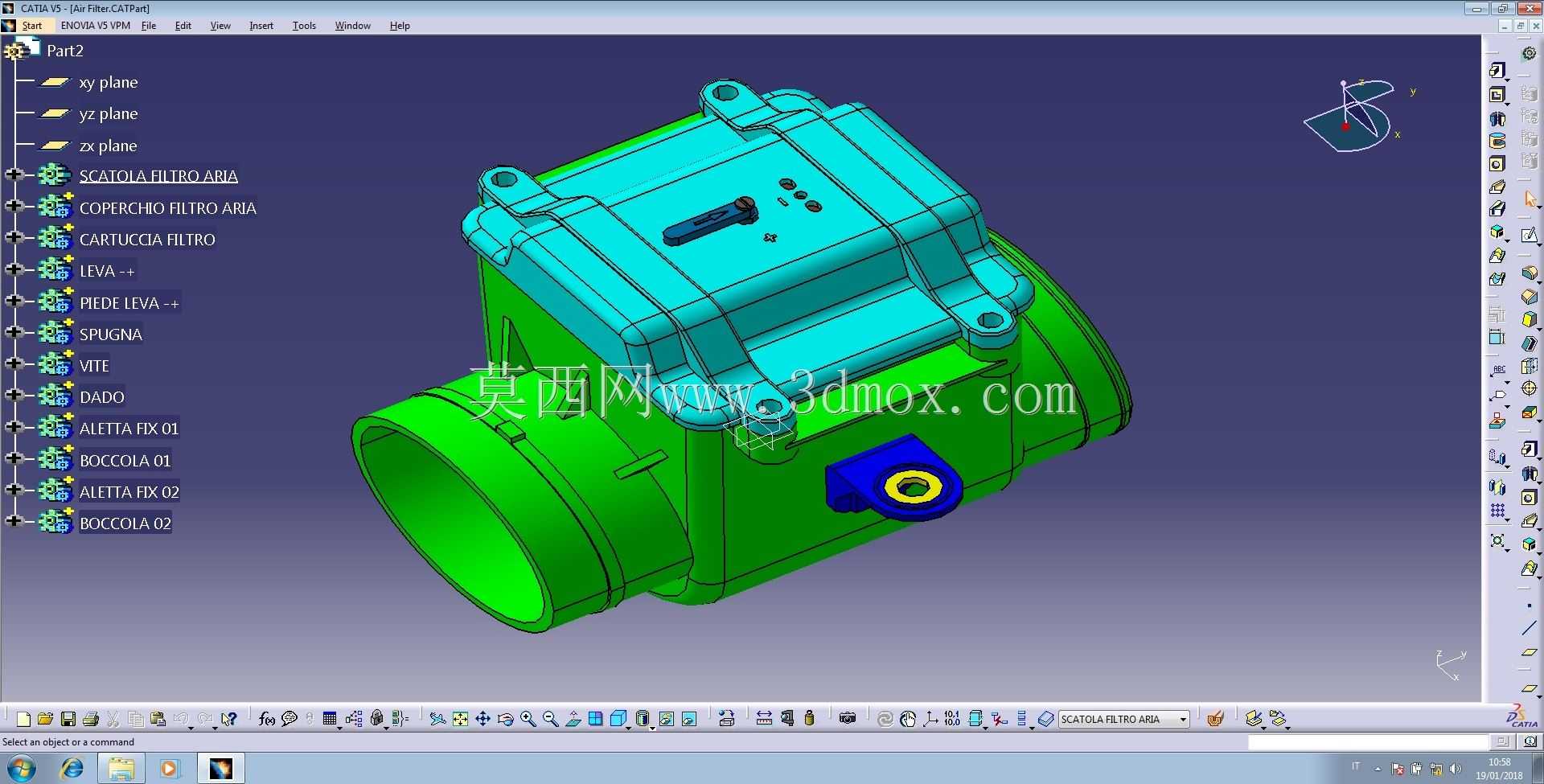

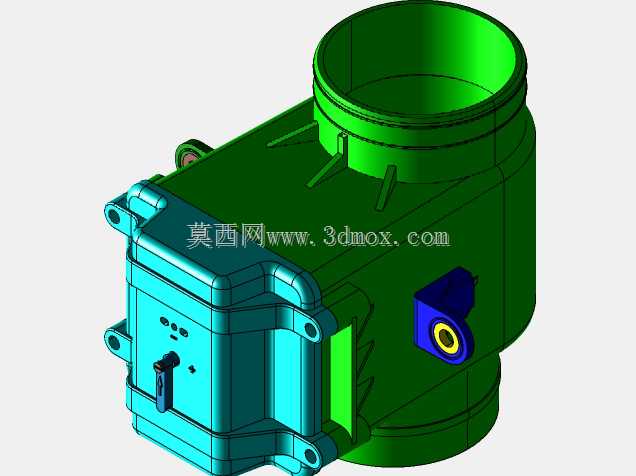

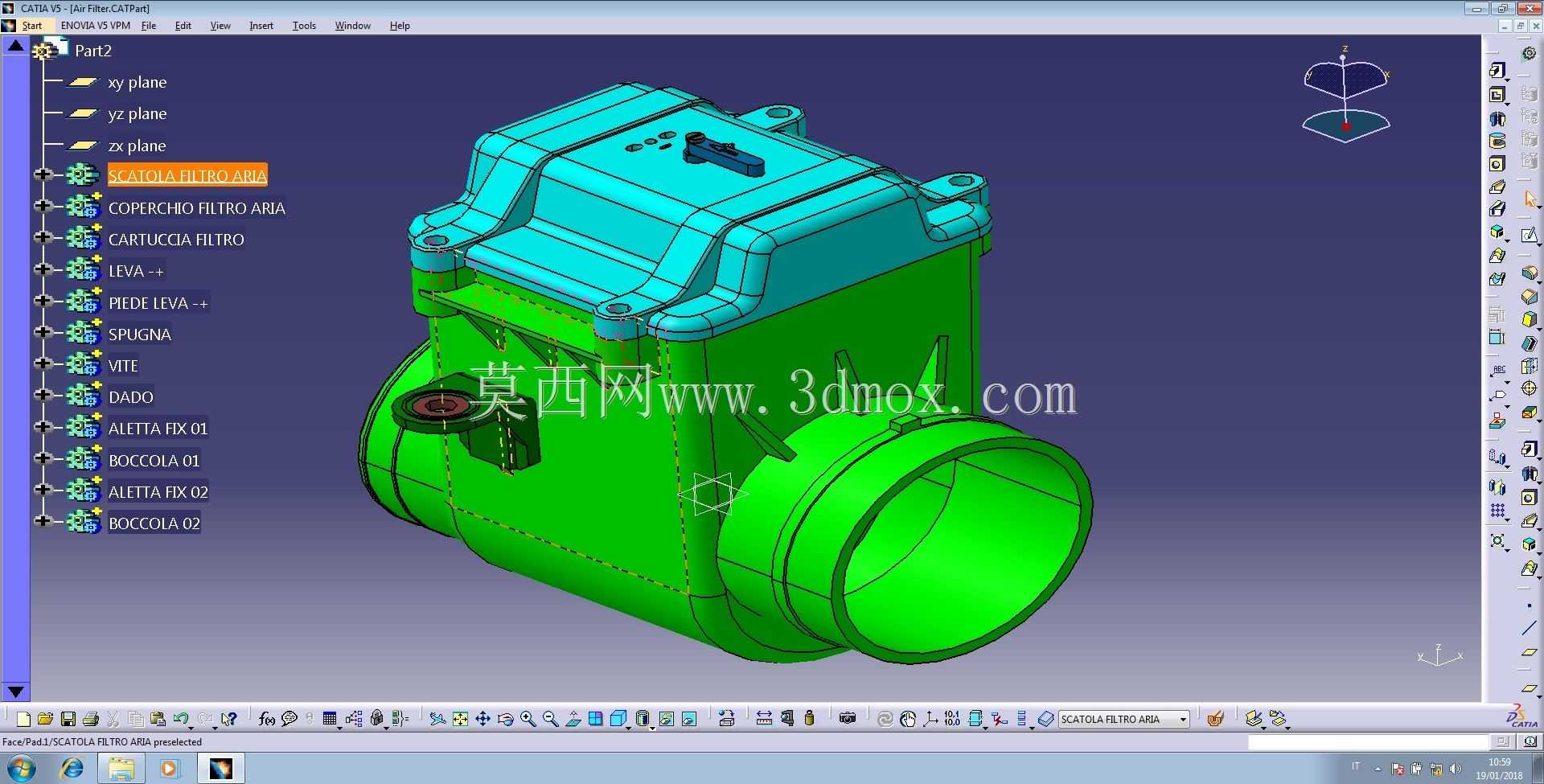

这款箱式空气过滤装置主要适配工业通风、动力设备进气端的气固分离场景，常见于车间集中送风系统、内燃机组进气预处理、工艺设备供气净化等工况，核心作用是截留气流中的粉尘、碎屑、悬浮杂质，避免杂质进入后端设备造成磨损、堵塞或者工艺污染。从结构设计来看，整体采用上下分体式箱型壳体，侧部设置大口径圆形对接接口，可直接与同管径的通风管道做法兰或者抱箍连接，安装时无需额外做变径转接，能减少管路压损。上部壳体设置快拆式锁紧结构，日常更换内部过滤耗材时无需拆卸整个装置的管路连接，只需松开上部锁扣即可掀开上盖取出滤芯，大幅缩短运维停机时间。壳体边角做了圆弧过渡加强筋设计，既可以提升壳体在负压通风工况下的结构刚度，避免薄壁壳体受气压差出现形变，也能减少内部气流的直角折返死区，降低气流通过时的局部阻力。两侧的圆形接口同轴度在建模时做了严格的公差约束，保证安装对接时管路不会出现错位应力，接口端面预留了密封槽位，可嵌入橡胶密封圈实现端面密封，避免未过滤的空气从接缝处短路泄漏。内部预留的滤芯安装腔可适配不同过滤精度的折叠滤芯或者海绵滤层，用户可根据实际工况的粉尘浓度、过滤精度要求灵活替换滤材，无需改动外部壳体结构。壳体外部的凸台安装位可直接固定在设备机架或者墙面支架上，安装孔位的间距经过适配，兼容常规的工业安装支架尺寸，不需要现场重新打孔适配。在建模过程中，壳体的壁厚做了均匀化处理，所有转角位置都做了等壁厚圆角过渡，既满足注塑或者铸造成型的工艺要求，避免出现壁厚不均导致的缩痕、填充缺陷，也能保证装置整体重量控制在合理范围，降低安装时的承重要求。气流从侧部接口进入腔体后，会经过扩容减速，大颗粒杂质在重力作用下先沉降到腔体下部，再经过滤材截留细小微粒，净化后的气流从另一侧接口流出，这种流道设计能延长滤芯的使用寿命，减少滤材的更换频率。
