水动力声波絮凝净水处理装置

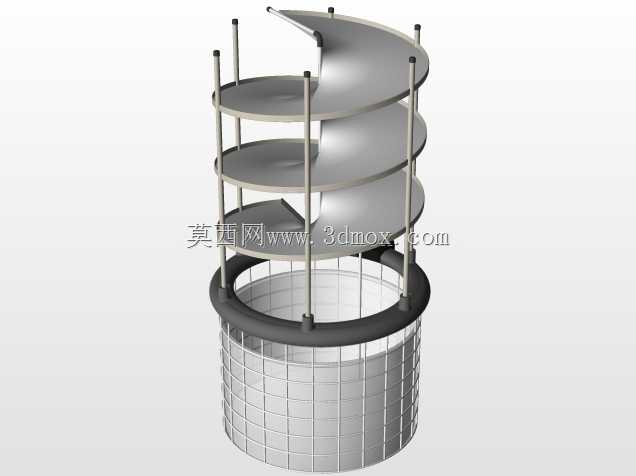

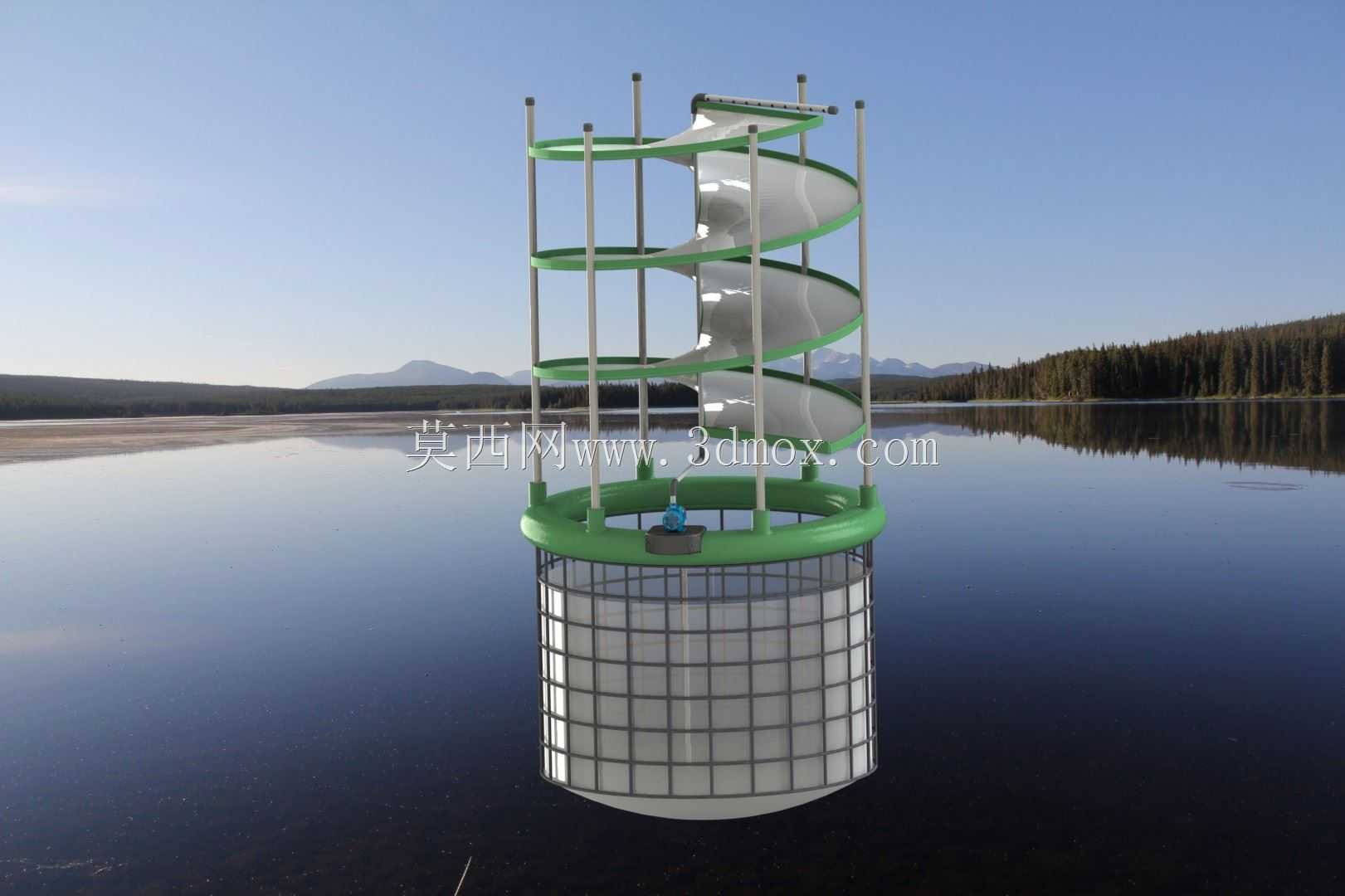

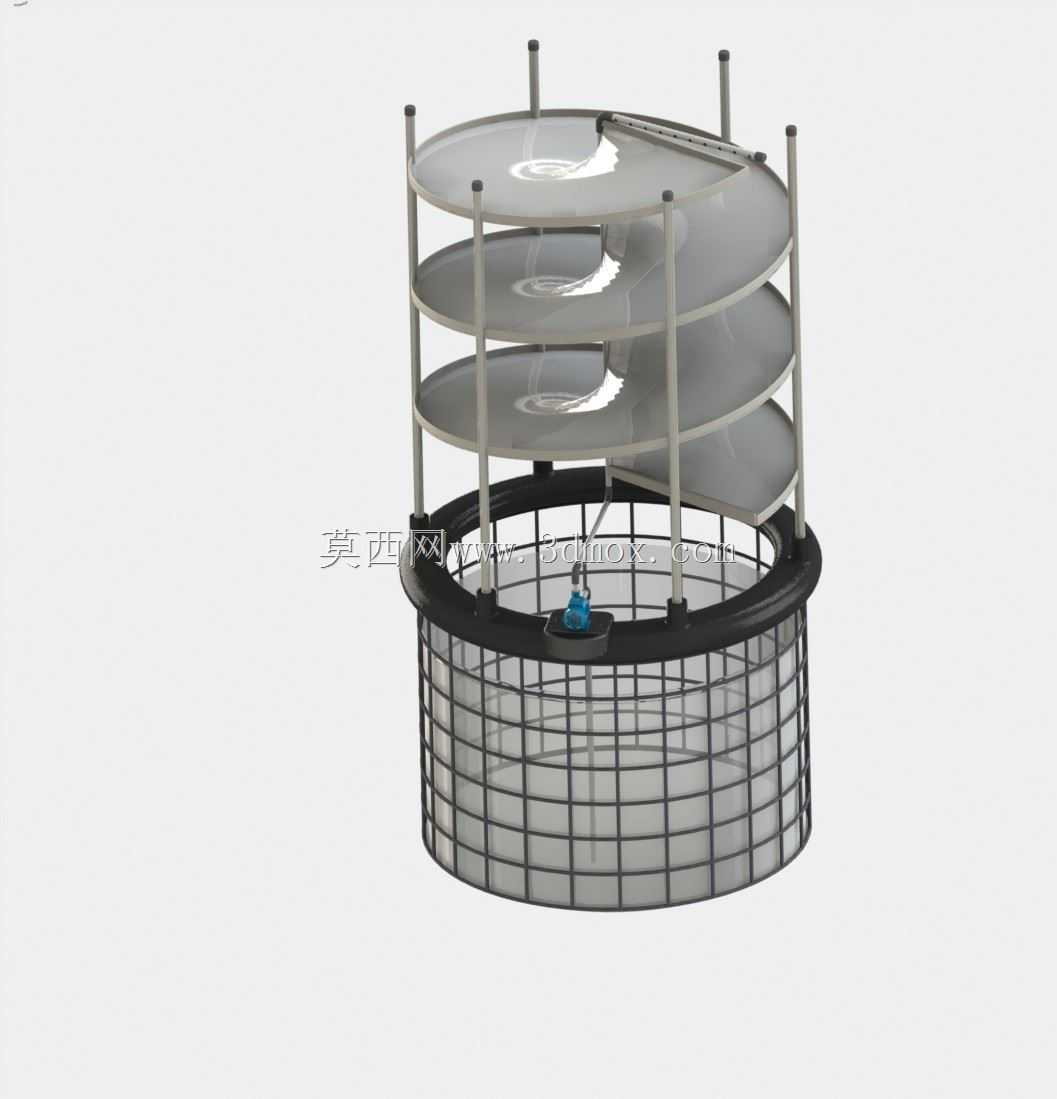

这款水动力驱动的声波絮凝净水装置，主要面向自然水体修复、水产养殖尾水处理、小型景观水体净化等场景设计，无需外接大功率供电线路，依托水体自身流动能量即可驱动整套絮凝反应流程，适合无稳定供电的郊野河道、湖泊沿岸、养殖塘口布设安装。整套装置采用立式层叠结构设计，下部为圆筒形网格护笼，作为进水与粗滤单元，可拦截水体中体积较大的漂浮杂物、水生植物残体，避免大尺寸杂质进入上部反应区造成流道堵塞，护笼采用圆钢焊接成型，网格间隙控制在15mm，既保证过流面积，又能实现有效拦截，护笼顶部设置环形安装法兰，可通过膨胀螺栓固定在混凝土基座上，也可搭配浮筒组件实现漂浮式安装，适配不同水深的布设需求。上部反应区设置三层螺旋导流盘，每层导流盘表面做光滑圆弧过渡，无直角流道死角，水流从下部护笼进入后，顺着螺旋导流盘逐层向上流动，过程中带动导流盘中心的声波发生组件产生特定频率的微幅振动，振动能量顺着水流传递到整个反应区，促使水中的悬浮胶体颗粒、微小杂质脱稳，相互碰撞絮凝形成体积更大的矾花，最终随水流流出装置后自然沉降，实现水体净化效果。设计过程中重点考量了流道的水力损失，每层螺旋导流盘的升角控制在12度，保证水流在盘片表面保持0.3-0.5m/s的流速，既不会因流速过快导致剪切力过大打碎已形成的絮凝体，也不会因流速过慢造成杂质在盘片表面沉积淤积；层间支撑立柱采用直径12mm的圆棒，沿圆周方向均匀布置6根，尽可能减少支撑结构对水流流态的干扰，同时保证整体结构的抗冲击强度，可承受汛期短时高流速水流的冲击。装置顶部设置导流出口，经过絮凝反应的水流从出口沿切向流出，可在装置周边形成缓慢的环流，扩大装置的作用范围，单台装置的有效作用半径可达8-12米，可根据水体污染程度、水面面积多台组合布设，布设间距控制在15-20米即可实现覆盖区域的水体净化。整套装置无额外运动易损件，声波发生组件依靠水动力驱动，无需外接电源与电控系统，后期运维仅需定期清理下部护笼拦截的杂物即可，运维成本远低于常规电动絮凝净水设备，适合长期在户外水体环境下连续工作，结构件全部采用耐水腐蚀的材质制作，可适应淡水、轻度咸水等不同水质环境的使用需求。
