妊娠过滤自动营养输送管路系统

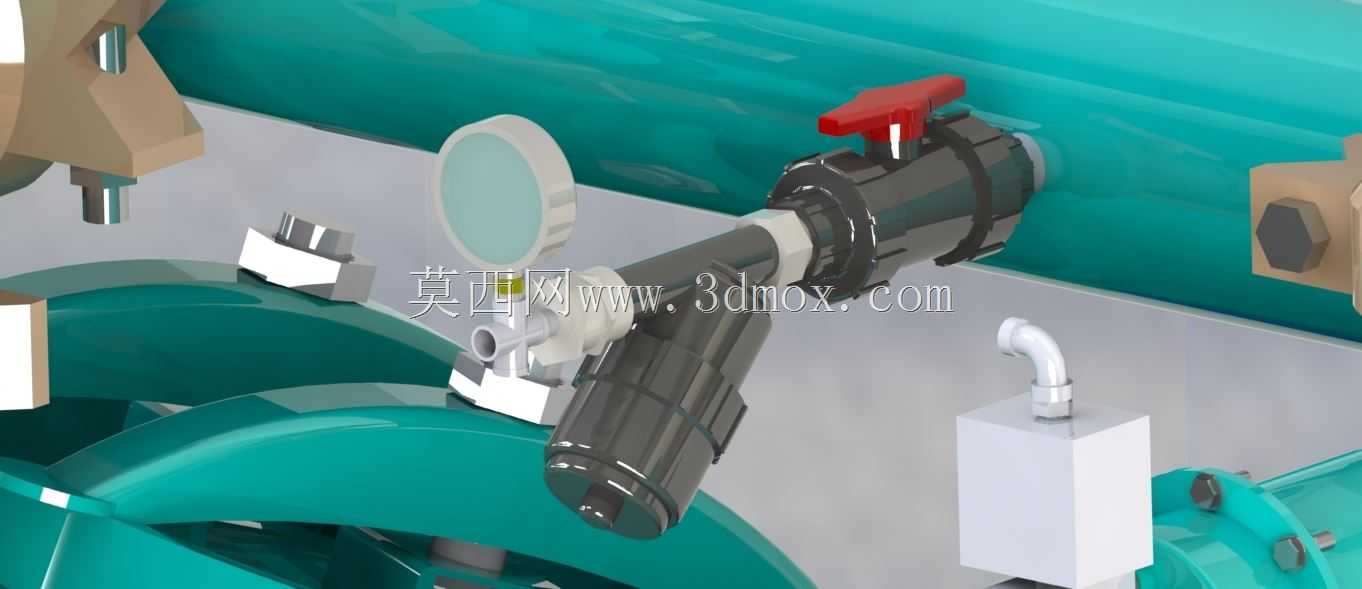

这套管路系统主要面向规模化畜禽养殖场景，适配妊娠母畜的精准饲喂需求，核心作用是完成液态营养物质的过滤、调压与定向输送，避免未溶解的饲料残渣、杂质进入饲喂终端造成管路堵塞，同时保障供给的营养液组分均匀、压力稳定。从结构布局来看，主输送管路采用大通径直管段设计，减少流体输送过程中的沿程阻力损失，支路接口处采用快装式连接结构，方便后期运维时的拆装更换。管路上配置的带红色手柄的球阀为手动截止调节部件，手柄采用大尺寸蝶形设计，操作人员佩戴防护手套也可快速完成开闭操作，阀体内腔采用流线型流道设计，全开状态下无明显节流死角，可降低营养液残留造成的微生物滋生风险。球阀旁侧配置的压力表用于实时监测管路内部的流体压力，表盘采用轴向安装方式，朝向操作人员日常巡检的通行侧，无需额外俯身或调整视角即可快速读取压力数值，表体与管路之间通过缓冲接头连接，可降低管路内流体脉动对表芯的冲击，延长仪表使用寿命。管路下方的过滤组件为核心功能部件，采用多级叠片式过滤结构，可根据营养液的杂质粒径选配不同精度的过滤滤芯，过滤腔体采用快开式结构，无需专用工具即可打开腔体完成滤芯的冲洗或更换，适配养殖场景下高频次的运维需求。过滤组件出口处设置的弯管接头用于连接下游的饲喂支管，接头采用外螺纹连接形式，可适配不同管径的PVC或PE输送管路，安装时需注意预留至少150mm的操作空间，方便后期对接管路时的扳手操作。整套系统的安装边界需考虑主管道的固定支撑间距，直管段每间隔1.2米需设置一处管卡固定，避免管路充液后因自重产生挠度变形，阀门、仪表、过滤组件等重载部件需单独设置支撑支架，不得将载荷直接作用于管路本体，防止长期运行后出现接口渗漏问题。设计过程中充分考虑养殖场景的高湿、高腐蚀环境，所有与流体接触的部件均采用耐腐材质，密封件选用食品级橡胶材质，避免对营养液造成二次污染，同时管路整体采用无滞留死角的排布设计，每次饲喂循环结束后可通过清水冲洗完成管路清洁，减少冲洗用水量与清洁耗时。
