工程用铰接式液压油缸结构设计

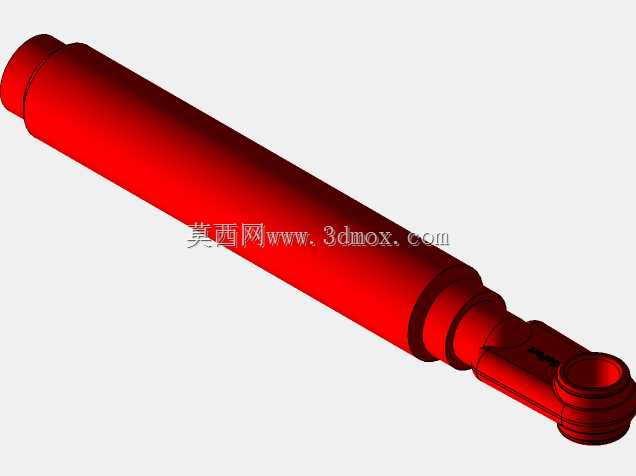

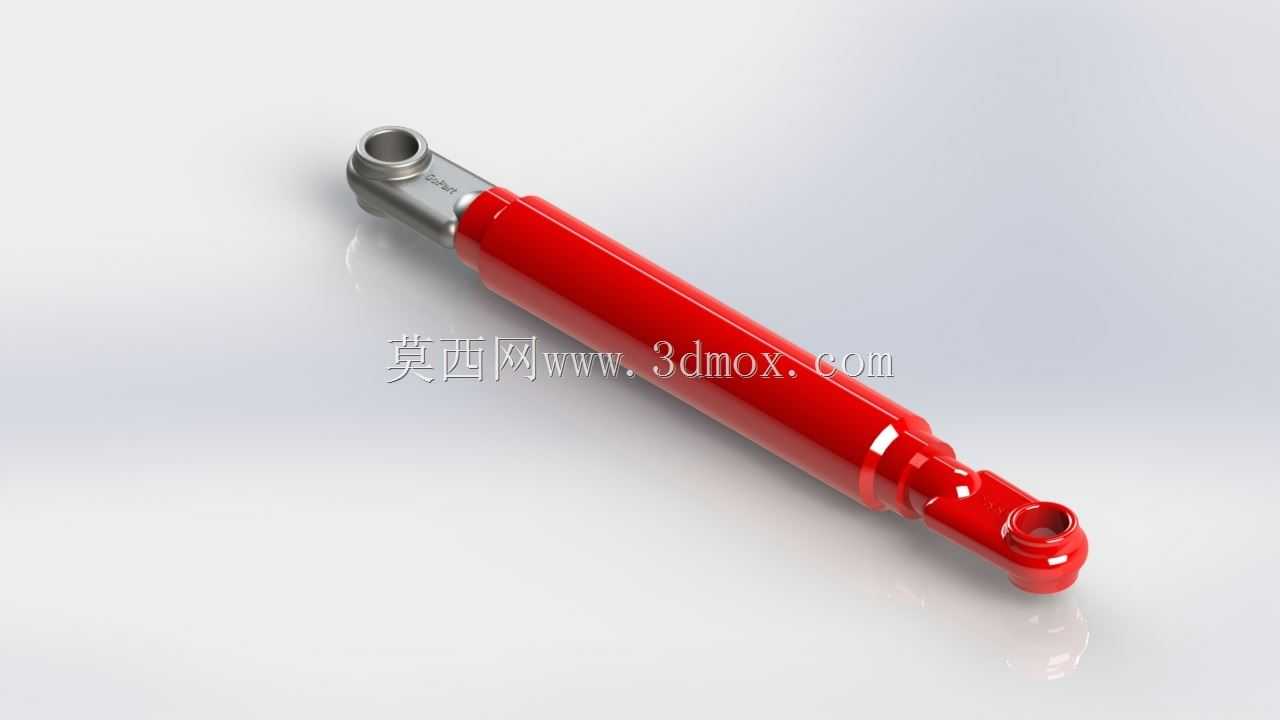

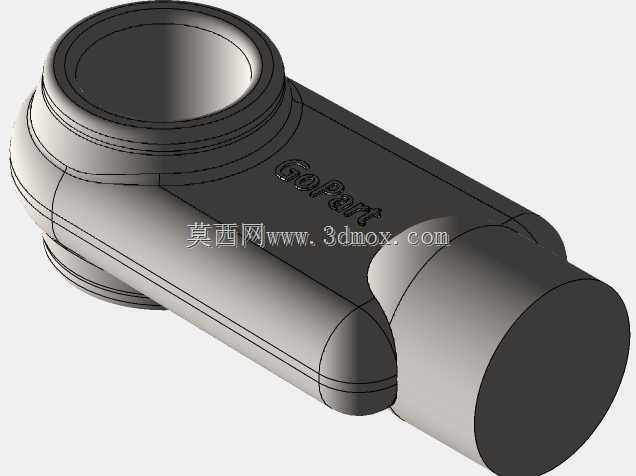

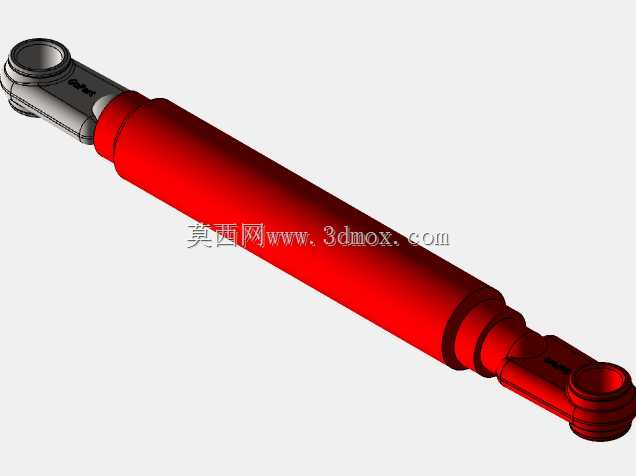

这款铰接式液压油缸，是液压系统里最常见的直线执行元件，日常在工程机械、农用装备、专用作业车辆上随处可见，核心作用是把液压油的压力能转换成往复直线运动的机械能，带动作业机构完成举升、推拉、翻转、锁止这类动作。从结构设计来看，两端采用的是球铰式连接耳，这种结构的优势很明显，安装时可以自适应一定角度的安装偏差，设备运行过程中也能抵消机构运动带来的侧向偏载，避免活塞杆承受额外的径向力，大幅降低杆体拉伤、密封件偏磨的故障概率。缸筒部分采用等径通长设计，外壁做了防锈涂装处理，既可以抵御户外作业环境的泥水、锈蚀侵蚀，也能在装配时和导向套、端盖的配合面保证足够的同轴度，减少加工环节的装夹找正工作量。设计这类油缸的时候，首先要匹配系统的额定工作压力，确定缸筒内径、活塞杆直径的参数，保证输出推力和拉力满足负载要求，同时要核算活塞杆的稳定性，避免长行程工况下出现杆体弯曲失稳的问题。安装边界上，两端铰接孔的中心距是核心安装尺寸，要和设备上的安装支座铰点尺寸完全匹配，铰接孔的孔径要配合对应规格的铰接销，保证转动灵活无卡滞，同时要预留足够的安装操作空间，方便销轴拆装、润滑嘴注油维护。导向套部分的密封沟槽设计要匹配对应的防尘圈、活塞杆密封、支撑环规格，既保证液压油无内泄外漏，也能阻挡外界的粉尘、泥沙进入缸筒内部，延长密封件的使用寿命。缸筒尾部的油口位置要结合设备管路走向布置，避免管路和周边运动部件发生干涉，同时要保证进回油的通流面积足够，减少油液流动过程中的压力损失。实际选型应用的时候，还要结合作业场景的负载特性，确定是否需要加装缓冲结构，在行程末端抵消活塞的惯性冲击，避免缸盖受撞击出现损坏，对于重载工况还要校核缸筒壁厚、活塞杆的屈服强度，保证极限负载下不会出现结构变形、断裂的问题。这类油缸的结构通用性很强，只要调整安装尺寸、行程、压力参数，就可以适配不同的设备需求，小到小型机具的调节机构，大到重型工程机械的工作臂驱动，都能看到同结构类型油缸的应用。建模过程中要重点保证各配合面的尺寸公差、形位公差符合设计要求，比如活塞杆和导向套的配合间隙、缸筒和活塞的配合精度，这些参数直接影响油缸的实际运行性能和使用寿命，不能只做外观结构的复刻，要把实际装配、运行的工艺要求融入到模型结构里，才能给后续的工程出图、生产加工提供准确的参考。
