小型铰接式液压活塞油缸结构设计

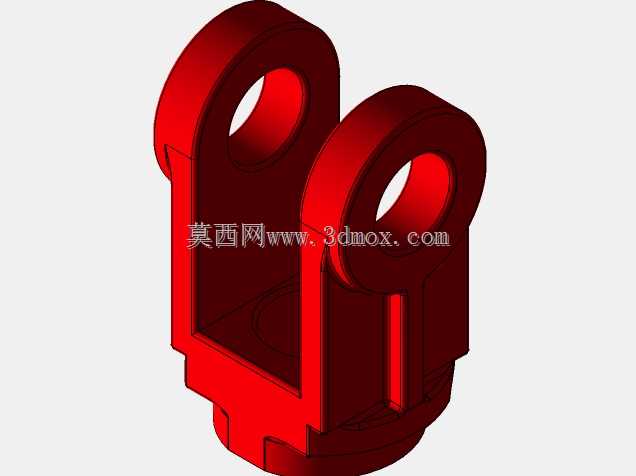

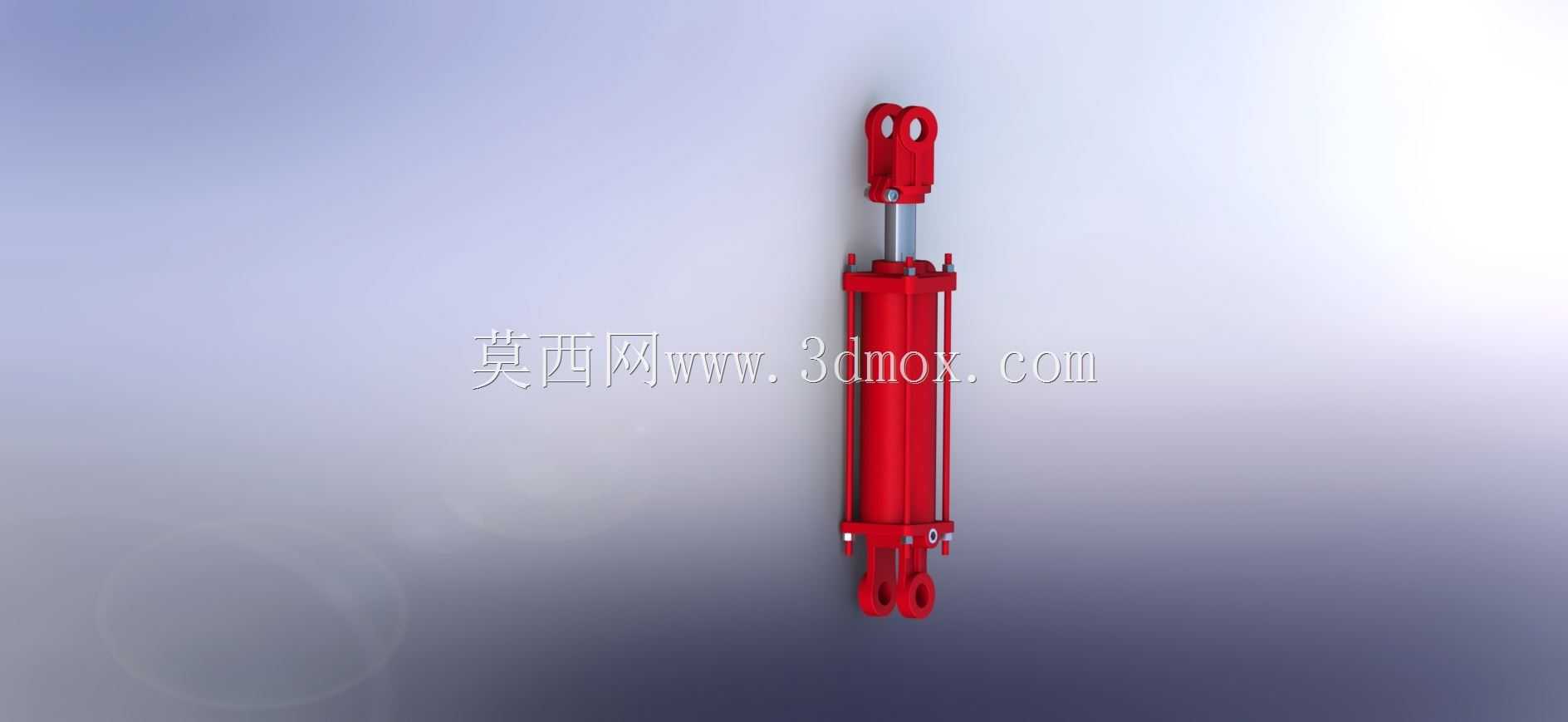

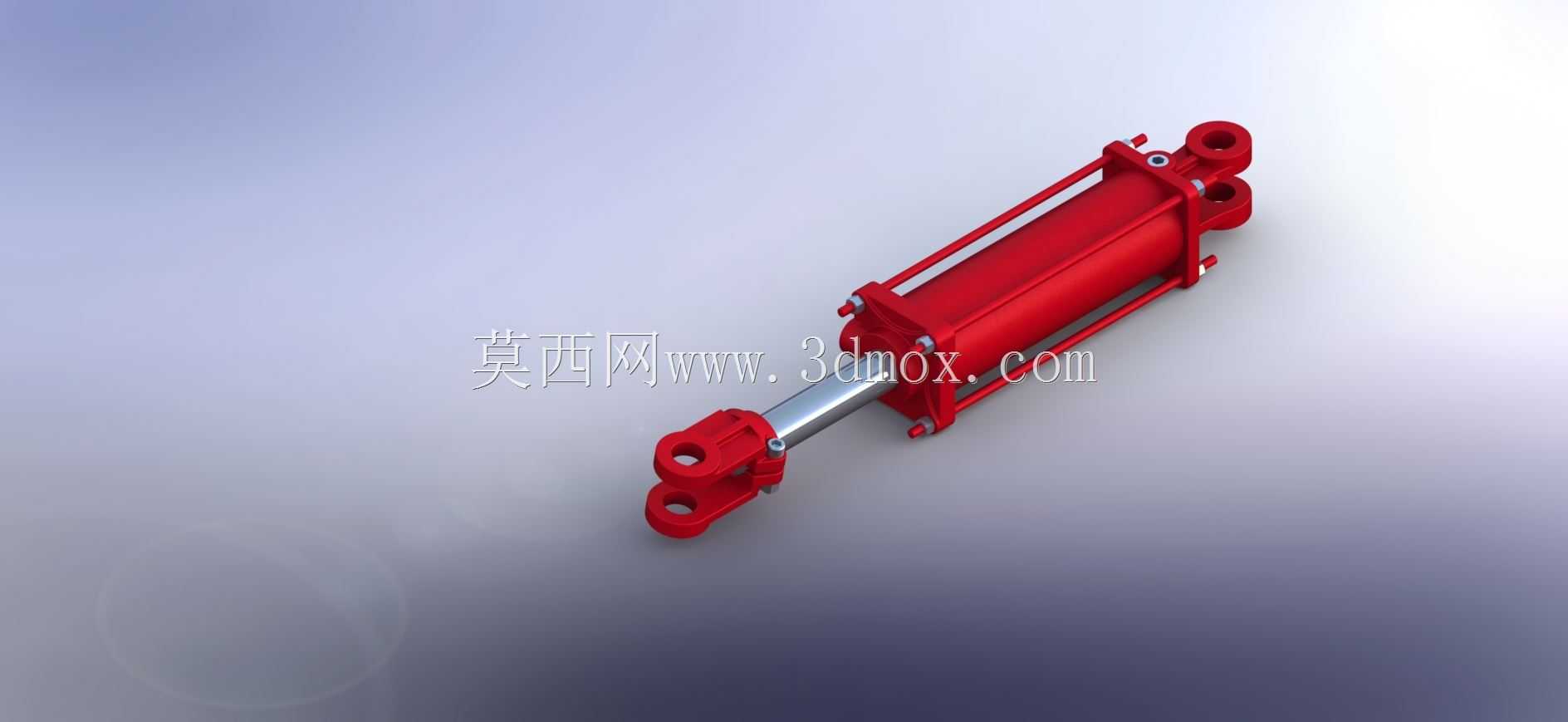

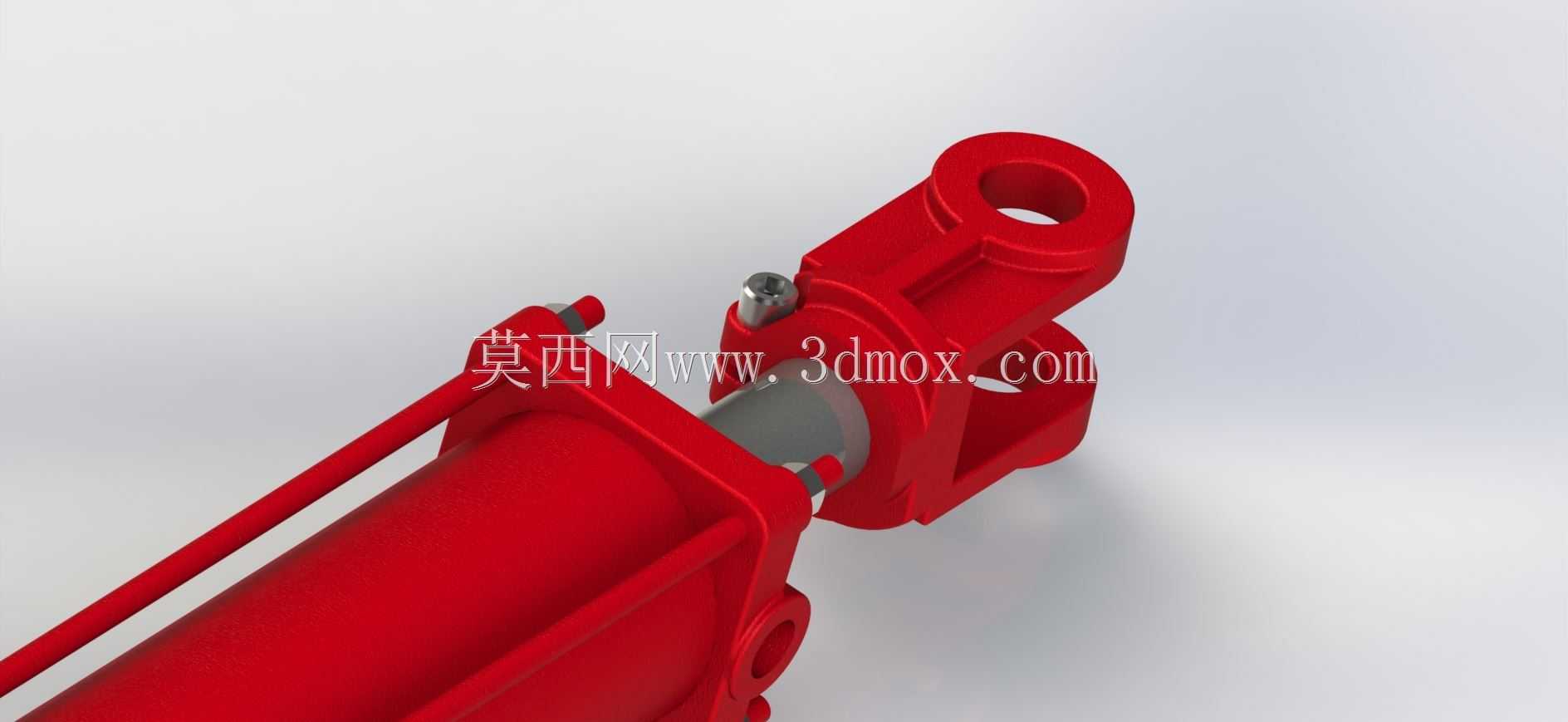

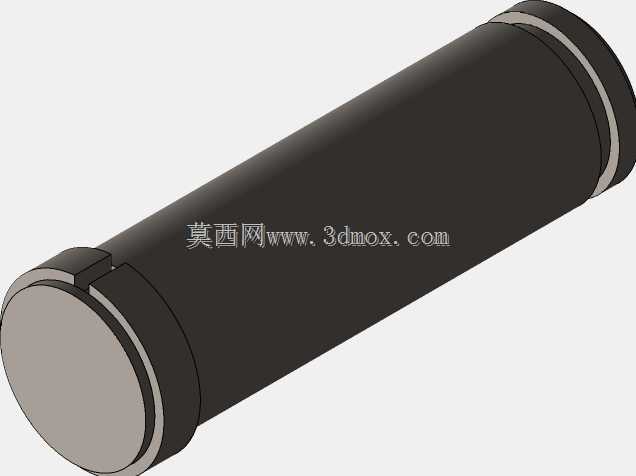

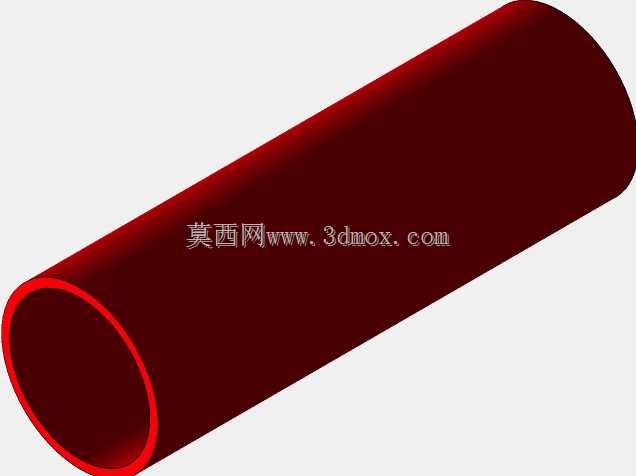

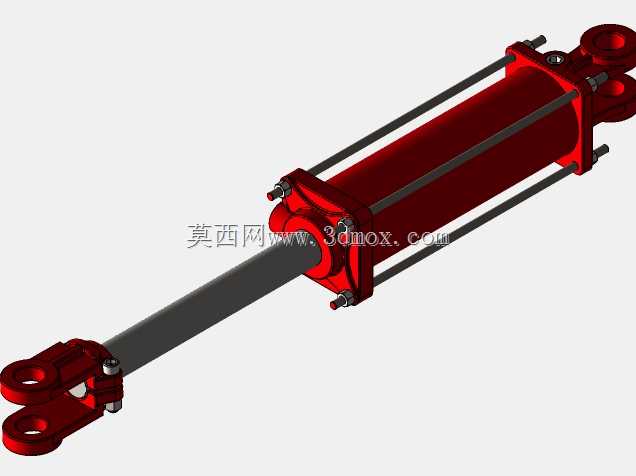

这款液压活塞油缸的设计，核心瞄准小行程轻载液压传动场景，常见于小型工程机械的辅助动作回路、非标自动化设备的推压工位、农用机具的姿态调整机构中，作为直线动力输出单元完成推拉、顶升、锁止类动作。设计阶段优先考虑了安装适配性，缸体两端采用铰接式连接结构，端部的单耳吊环结构可配合销轴完成与安装基座的铰接固定，允许工作过程中存在小角度的摆幅补偿，抵消安装面的同轴度误差，避免活塞杆受径向偏载导致密封件过早磨损。从结构参数来看，该油缸公称缸径为3英寸，额定工作行程为8英寸，所有外部安装尺寸均按照实际工业应用的真实尺寸设计，建模过程中还原了缸筒、端盖、活塞、活塞杆、密封槽、铰接吊环、油口接头的完整结构，内部构件的配合关系也按照液压元件的常规设计公差做了对应还原，可直接用于液压回路的装配干涉校验、设备动作模拟演示。设计思路上摒弃了冗余的装饰性结构，所有外部特征均服务于功能实现：缸筒外侧的加强筋结构用于提升缸体耐压能力，避免高压工况下缸筒出现鼓形变形；活塞杆端部的铰接叉结构带锁紧销孔，可与负载端快速连接固定，拆装维护时无需额外加工连接接口；油口位置设置在缸体两端的合理位置，避免管路布置时与周边结构产生干涉。在安装边界上，该油缸完全缩回时的总长度、完全伸出时的总长度均符合同规格铰接油缸的通用安装尺寸，可直接替换同参数的标准液压油缸用于设备改造、样机设计的三维装配环节，建模时还原了密封件的安装槽位、紧固件的装配位置，结构工程师可直接基于该模型拆解出零件图，完成生产加工的图纸转化，也可将其导入液压系统仿真软件中，配合阀组、泵源模型完成整个液压回路的动作仿真，验证不同负载下的油缸动作速度、推力输出是否满足设计要求。
