带刻度调节手柄的液压流量分配装置

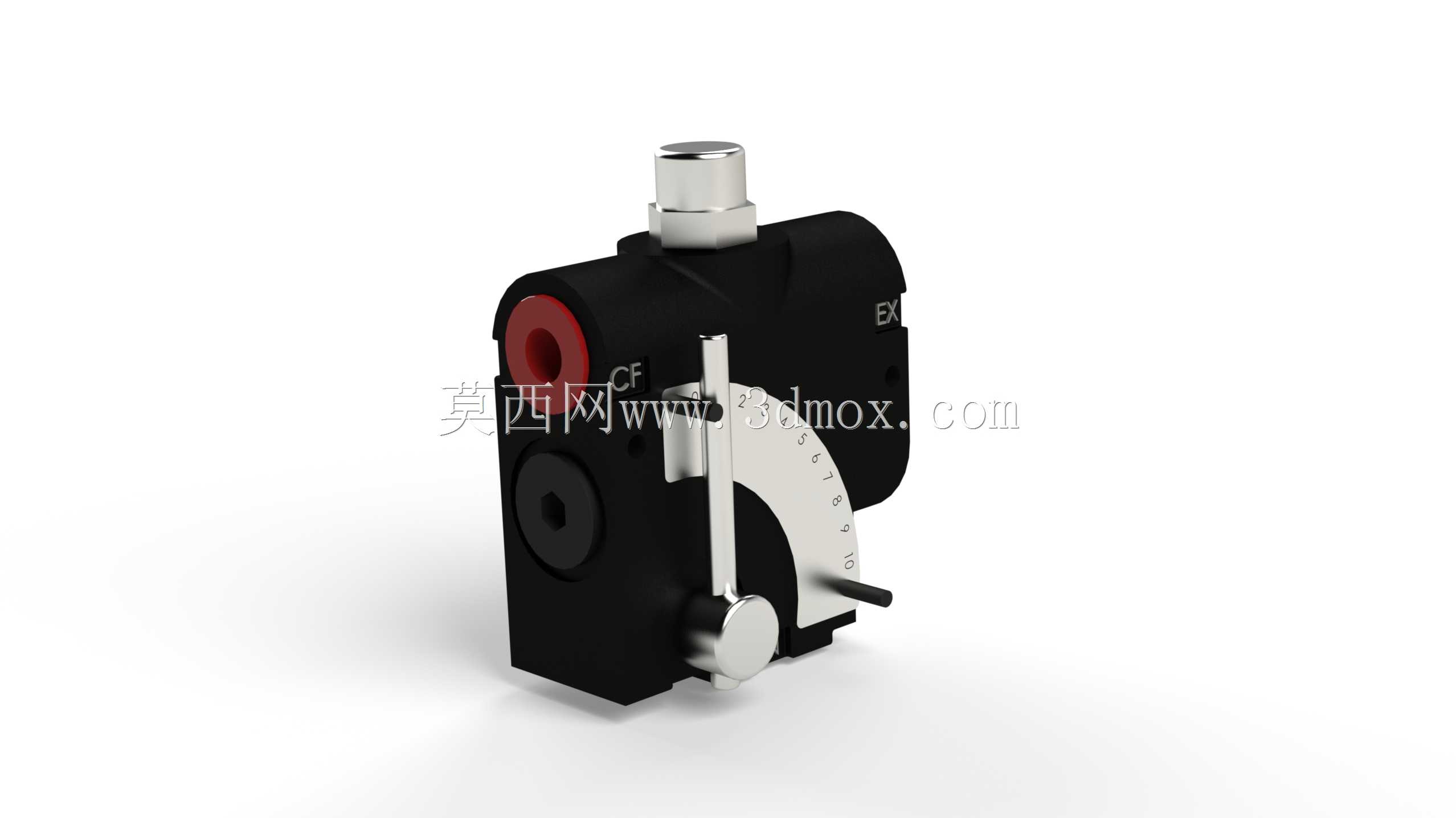

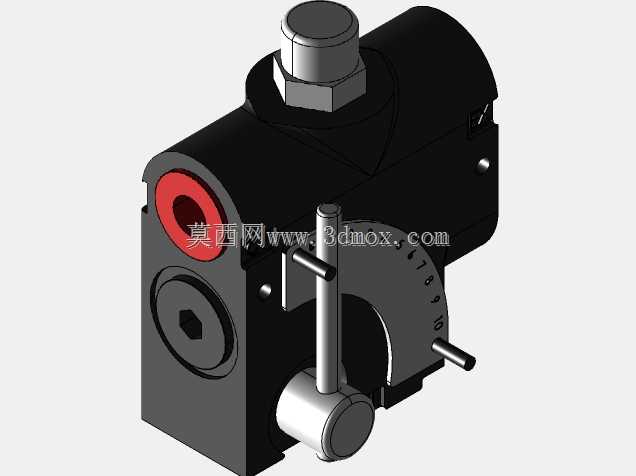

这款液压流量分配装置主要应用在多执行元件协同作业的液压系统中，常见于工程机械、农业装备、专用作业车辆的液压回路里，用来将单路高压油源按照工况需求分配到不同的执行机构，同时可通过调节机构控制各支路的流量大小，实现不同执行元件的动作速度匹配，避免单路供油时各机构动作抢油、速度失稳的问题。从结构设计来看，主体采用集成式块体结构，将油路、调节机构、连接端口全部整合在单一阀块上，减少了外接管路的数量，降低了管路接头泄漏的风险，同时也压缩了整体安装占用空间。装置顶部设置了主油口的连接端，采用标准外螺纹连接结构，适配常规液压管路的接头规格，侧面的红色圈注端口为支路输出油口，可直接对接执行元件的进油管路，阀块侧面的内六角螺堵为工艺孔封堵结构，用于加工内部油路后的密封封堵，保证油路的密闭性。带刻度标识的调节手柄是该装置的核心操作部件，弧形刻度盘可以直观显示当前的流量调节档位，操作人员可根据执行机构的动作需求，扳动手柄调整阀芯的开度，精准控制各支路的通流面积，刻度标识的设计避免了调节时的盲目性，可快速将流量调整到目标值，手柄旁的定位销结构可以在调节完成后锁定档位，防止设备运行过程中因振动导致手柄移位、流量参数发生偏移。在安装边界上，该装置的主体轮廓为近似矩形块体，突出的调节手柄在安装时需要预留足够的扳动操作空间，避免与周边的管路、结构件发生干涉，各油口的连接端面都设计了密封安装位，可适配标准O型密封圈，保证高压工况下的密封性能，装置本体的安装孔位可直接通过螺栓固定在设备的阀组安装面板或者机架支座上，不需要额外设计复杂的安装转接件。内部的阀芯采用节流调节结构，通过改变阀芯与阀座之间的通流截面来控制流量，阀芯与阀孔的配合精度较高，可减少内部泄漏量，保证流量调节的线性度，在小流量工况下也能实现稳定的流量输出，不会出现明显的流量爬行现象。这类分流装置在实际使用中，通常会和系统的溢流阀、单向阀配合使用，构成完整的流量控制回路，在需要多个液压马达或者液压缸按固定速度比例动作的场景下，能够稳定维持各支路的流量分配比例，即使系统负载出现波动，也能尽可能保证各执行元件的动作协调性，减少因流量分配不均导致的机构动作卡顿、不同步问题。
