多工位线材调直切断加工设备结构

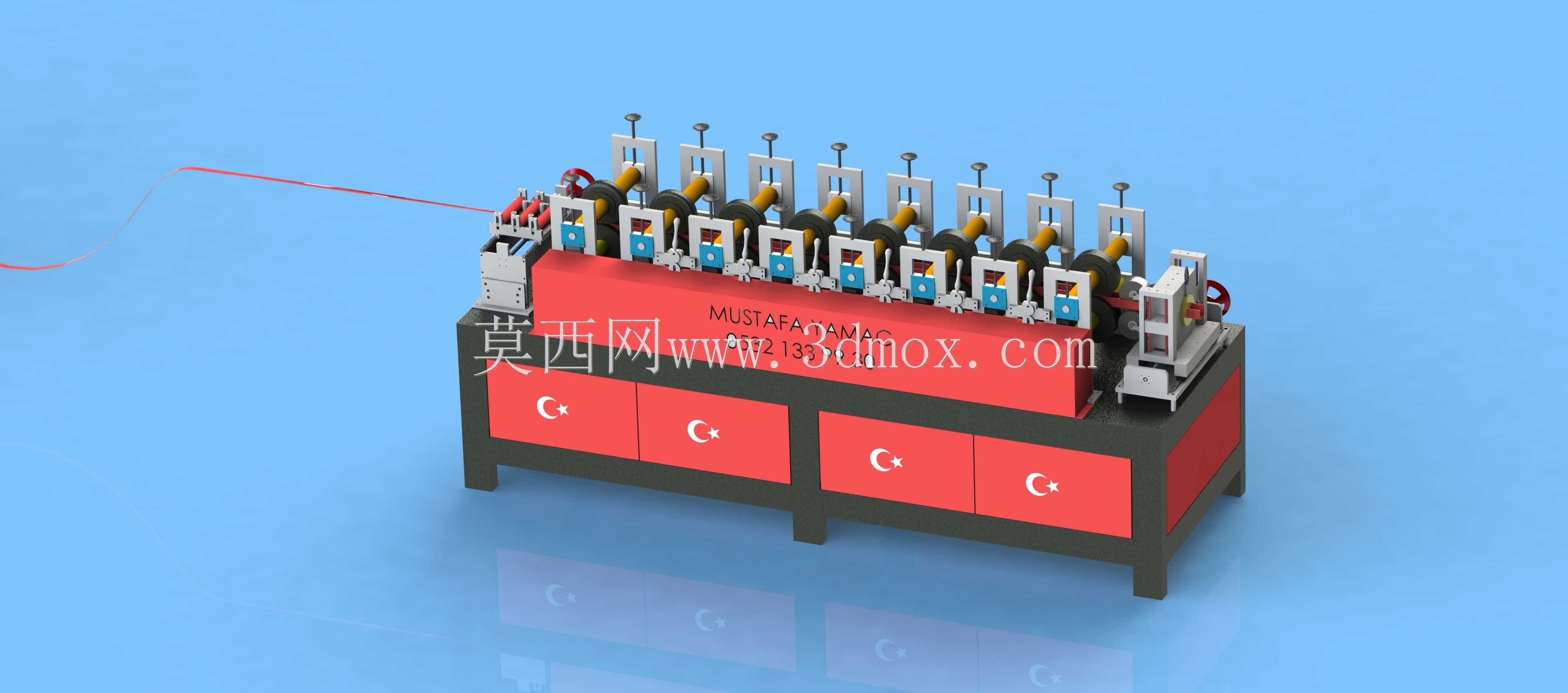

该设备主要面向金属线材深加工产线场景，适配五金制品、建筑网片、金属丝绳加工等领域的前置调直定长切断工序，可处理不同线径的冷拔钢丝、镀锌铁丝、有色金属线材，替代传统单工位调直设备的低效作业模式，满足批量加工时的精度一致性要求。从结构布局来看，设备采用一体式柜式机架作为承载主体，下部设置四个独立储物柜体，可存放日常维护工具、易损配件及加工废料收集容器，机架底部预留水平调节脚轮安装位，可满足车间内工位调整后的水平校准需求，整体安装边界宽度适配标准车间1.2米通道的转运要求，无需额外拆解即可完成跨工位移位。上部作业单元沿进料方向依次排布多组调直辊组，每组辊组配套独立的压紧调节机构，可根据待加工线材的线径、材质硬度调整压合间隙，避免线材表面出现压痕或调直不充分的问题；进料端设置导向套结构，可引导线材平稳进入调直辊组，防止进料偏移造成的辊组异常磨损。调直单元后侧集成定长输送与切断执行机构，切断工位采用液压驱动的剪切结构，可在高速输送状态下完成定长切断，切口平整无毛刺，无需后续二次打磨工序。设备的电气控制元件集中布置在进料侧的控制箱内，操作面板高度适配站立作业的人体工学要求，急停按钮设置在面板最外侧，可在出现卡料、偏移等异常情况时快速触发停机。设计过程中重点考量了连续作业的稳定性，所有辊组的转轴均采用密封式轴承座结构，可阻挡加工过程中产生的金属碎屑进入轴承内部，延长核心传动部件的维护周期；传动系统采用变频调速设计，可根据不同材质线材的加工特性调整输送速度，兼顾加工效率与成品精度。设备的管线排布全部沿机架内侧的走线槽布置，外部无裸露管线，避免车间作业过程中管线被剐蹭造成的故障停机，整体结构紧凑，无需额外的混凝土基础固定，放置在平整的硬化车间地面即可完成安装调试，适配中小型五金加工企业的产线快速搭建需求。
