可移动旋转式烤肉烤制支架设备结构

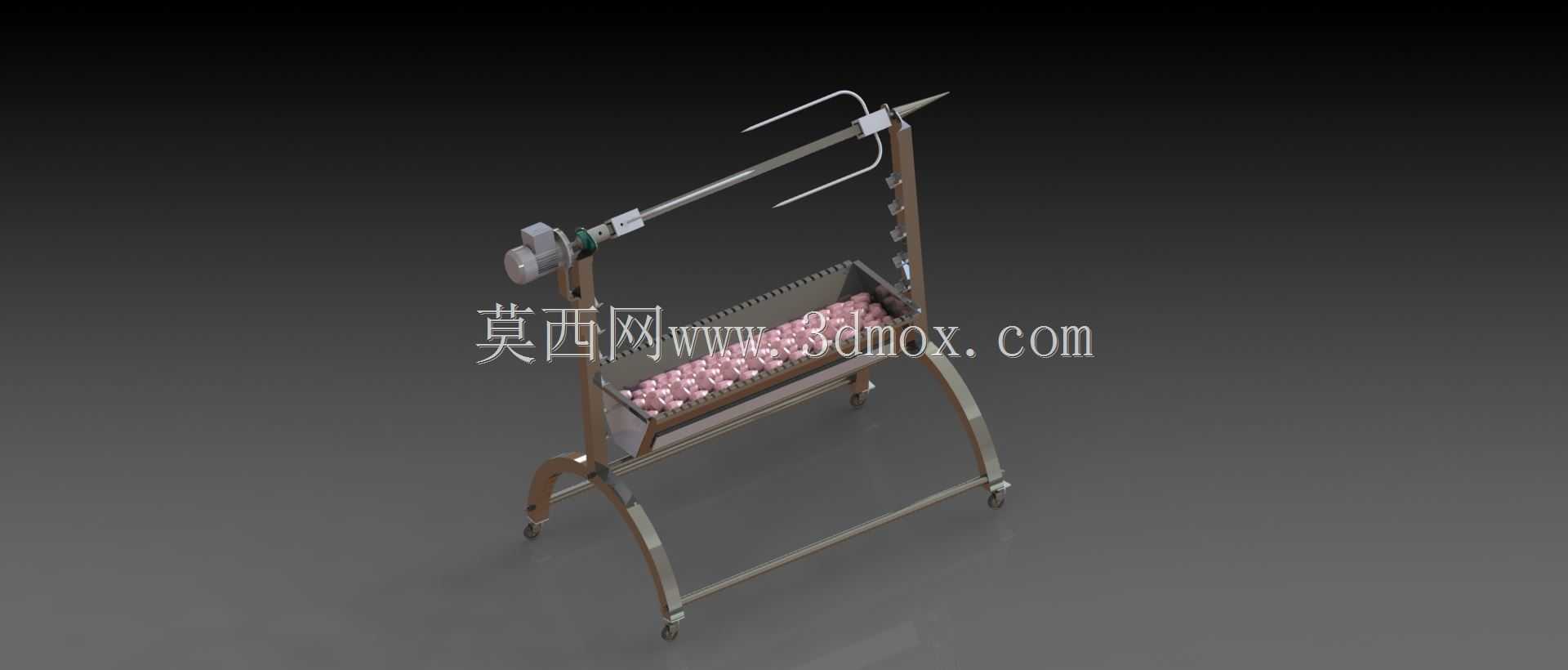

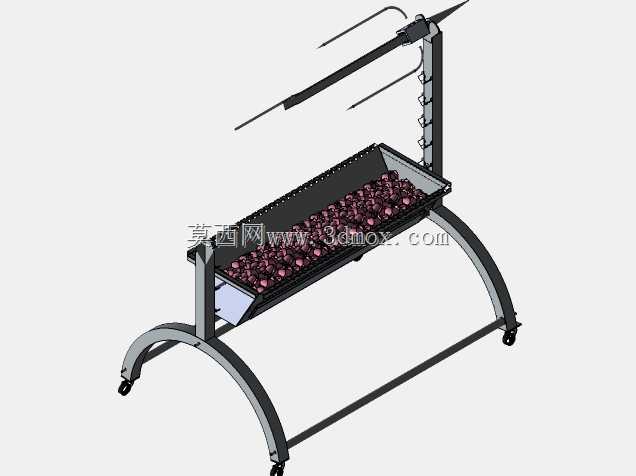

这款可移动旋转烤制支架主要面向餐饮门店现制烤肉、户外集中烤制作业场景设计，整体采用食品级不锈钢材质打造，适配大块整肉的均匀烤制需求，解决传统固定烤架受热不均、翻面操作繁琐、移动不便的实际问题。设备主体由底部移动机架、竖向支撑立柱、横向旋转驱动组件、接油槽体四部分构成，底部机架采用弧形弯管焊接成型，四个支脚末端配置万向带刹脚轮，既可以在作业场地内灵活推移调整位置，停靠时踩下刹车即可保证整机稳定性，不会因旋转驱动的振动出现位移。竖向支撑立柱采用矩形不锈钢管制作，柱身等距排布多组调节孔位，可根据烤制食材的尺寸、烤制时的火力高度，灵活调整横向旋转轴的安装高度，适配不同规格的食材烤制需求，调节时仅需插拔定位销即可完成高度切换，无需额外工具辅助。横向旋转组件一端搭载减速驱动单元，输出端连接食材固定叉结构，另一端采用顶尖式活动支撑，装夹食材时可拉开活动顶尖，将穿好食材的烤杆放置到位后松开顶尖即可完成固定，驱动单元带动烤杆匀速旋转，让食材各个面均匀受热，无需人工反复翻面，也避免局部烤焦、部分区域未熟透的问题。接油槽体设置在旋转组件正下方，槽体采用倾斜式设计，可将烤制过程中滴落的油脂、食材碎屑集中导流至集油区域，避免油污直接滴落到热源或地面，降低清洁维护的工作量，槽体采用抽拉式安装结构，作业结束后可直接抽出进行清洗，无需拆解整机结构。整机设计充分考虑餐饮作业的实际使用需求，所有与食材、油污接触的部位均采用圆弧过渡处理，不存在清洁死角，焊接部位全部做抛光打磨处理，避免毛刺划伤操作人员，同时不锈钢材质本身具备耐高温、耐腐蚀的特性，可长期在高温烤制环境下使用，不会出现锈蚀变形的问题。设备的安装边界预留充足操作空间，横向旋转轴的最大装夹长度适配常规整羊腿、大块肉排的烤制尺寸，底部机架的支撑跨度经过重心校核，即使装夹最大重量的食材，整机旋转过程中也不会出现倾翻风险，驱动单元的转速设置为低速匀速区间，既保证食材受热均匀，也不会因转速过快导致食材表面的调料、油脂被甩出。
