7.5kw伺服主轴电机三维结构设计

　　这款7.5kw伺服主轴电机的三维结构，完整还原了风冷式伺服主轴的实体特征，可直接用于数控加工中心、木工雕刻设备、金属切削机床的主轴系统选型校核与整机装配干涉检查。从实际工程应用场景来看，这类大功率伺服主轴常搭载在CA6140这类普通车床数控改造项目、中小型立式加工中心以及非金属材料精雕设备上，负责输出稳定的切削扭矩，配合伺服驱动系统实现宽范围的转速调节，满足不同材质加工时的线速度匹配需求。

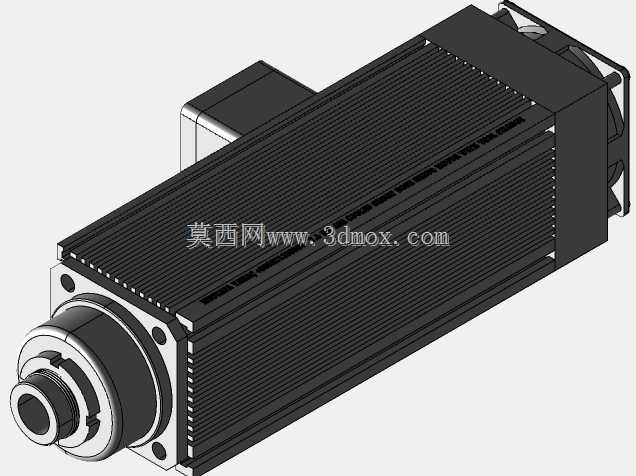

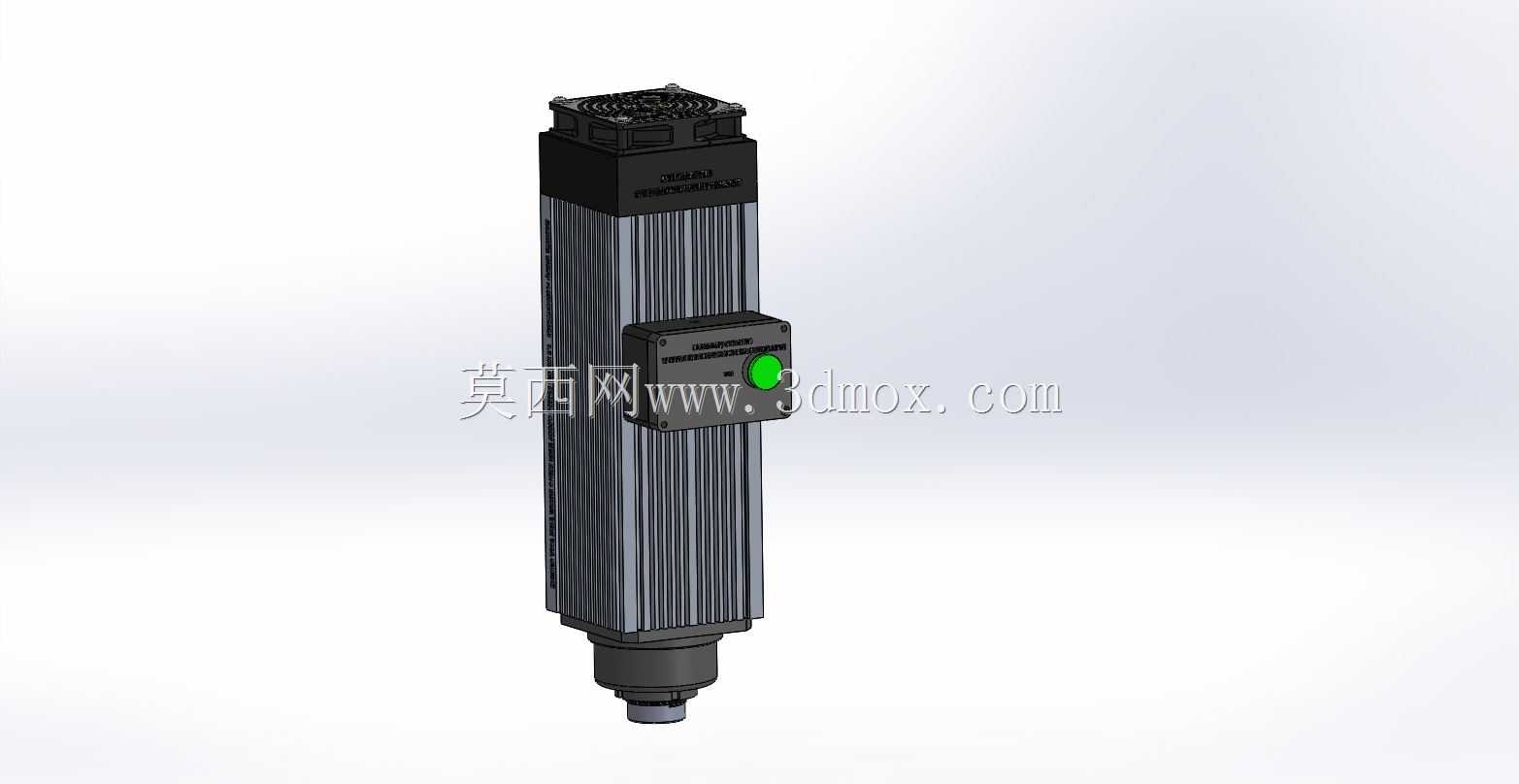

　　模型在设计时完整还原了电机的安装边界：前端法兰采用标准的主轴安装止口结构，定位凸台的尺寸公差、安装孔的孔位分布都严格对应通用主轴安装规范，设计人员在做整机布局时，可以直接调取该模型完成主轴箱的安装孔位设计，不需要额外测绘实物核对安装尺寸。机身部分的散热筋结构做了等比例还原，沿轴向排布的平行散热筋高度、间距都和实物一致，在做整机风道设计时，可以准确核算散热所需的通风空间，避免后续装配时出现散热空间不足导致的电机过热问题。尾部的散热风扇罩、侧边的接线盒结构都做了实体建模，接线盒的出线方向、安装位置都符合常规电气布线的走向要求，在做整机走线布局时，可以提前预留接线盒的操作空间，避免后续电气安装时出现线缆弯折半径不足、接线操作空间不够的问题。

　　从功能特性来看，模型还原了主轴前端的刀具安装接口结构，ER夹头的安装位、锁紧螺母的配合尺寸都做了准确呈现，设计人员可以直接配合对应的刀具模型、打刀缸结构完成主轴打刀行程的校核，避免出现换刀行程不足、刀具装夹干涉的问题。机身的总长、最大外径尺寸都按照实物参数建模，在做机床护罩设计、Z轴行程限位设置时，可以直接参考模型的外轮廓尺寸，预留足够的运动安全间隙，防止Z轴快速移动时主轴和工作台、夹具发生碰撞。不同于普通的异步主轴电机模型，这款伺服主轴的转子结构、定子外壳的配合关系在模型里也做了分层呈现，对于做电机本体结构优化、热变形分析的设计人员来说，可以直接基于该模型划分网格做有限元分析，不需要重新搭建电机的基础结构，能大幅缩短前期建模的时间成本。在做设备改造项目时，设计人员可以直接将该模型导入装配体，核对原有主轴安装位的适配性，提前确认电机长度是否会超出机床原有护罩的容纳空间，接线盒位置是否和原有加强筋、走线槽发生干涉，减少现场改造时的二次修配工作量。
