工业用曲尺式物料处理装置结构设计

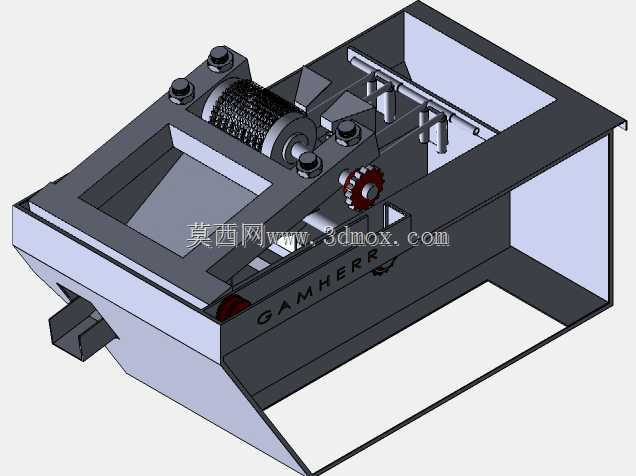

该曲尺构型的物料处理构件，多应用于小型加工产线的边角余料规整、颗粒物料初分级输送场景，在五金加工车间、小型粮食加工点位的工位衔接处较为常见，可适配窄小安装空间完成物料的导向与粗处理作业。从结构设计逻辑来看，整体采用折弯钣金拼焊形成L型曲尺外框，框体预留的安装支耳可直接通过螺栓固定在工位侧边的机架横梁上，安装边界适配宽度不超过600mm的工位间隙，无需额外搭建大型支撑结构，适配老旧产线的局部改造升级需求。装置上部集成的滚压辊组件采用滚花表面处理，配合侧边的调节螺栓可调整辊面与下方导料板的间隙，针对不同厚度的片状余料、不同粒径的颗粒物料可灵活调整通过间隙，避免卡料堵料问题；侧边外露的齿轮传动副采用直齿啮合设计，传动比设置为1:3，可匹配低转速大扭矩的动力输入，无需额外配置减速结构即可满足辊压作业的转速要求，降低整体配套成本。内部导料面采用斜度15度的光滑折弯板，物料经辊压处理后可沿导料面自然滑落至曲尺结构的下端出料口，出料口的方形接口可直接对接集料盒或下级输送管道，无需额外转接构件。设计过程中针对辊轴的支撑位置做了加强处理，两侧轴承安装位焊接加厚衬板，避免长期辊压作业出现轴座变形问题；外框侧板预留的观察缺口可直接查看内部物料通行状态，日常清理卡滞物料时无需完全拆解外罩，降低运维难度。整体结构没有冗余的复杂构件，所有受力部件均采用常见的标准型材与标准件，加工时仅需完成钣金折弯、焊接、钻孔等常规机加工工序，加工门槛低，替换配件易采购，适合小型加工点位自行改制或批量生产配套。
