工业用敞口金属周转储运料箱结构

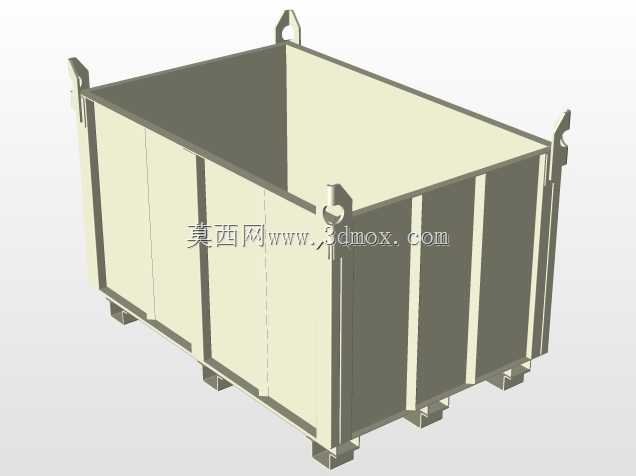

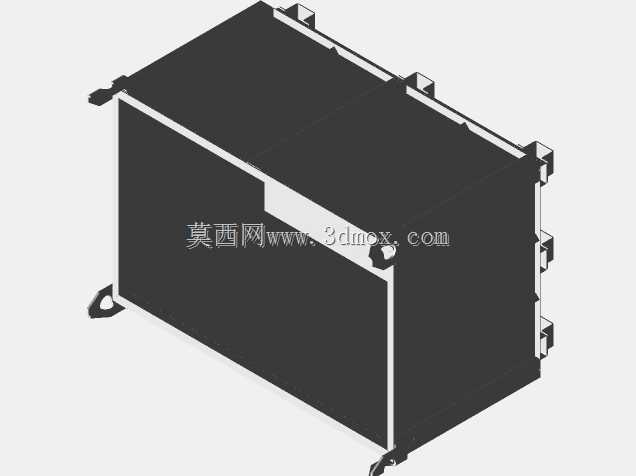

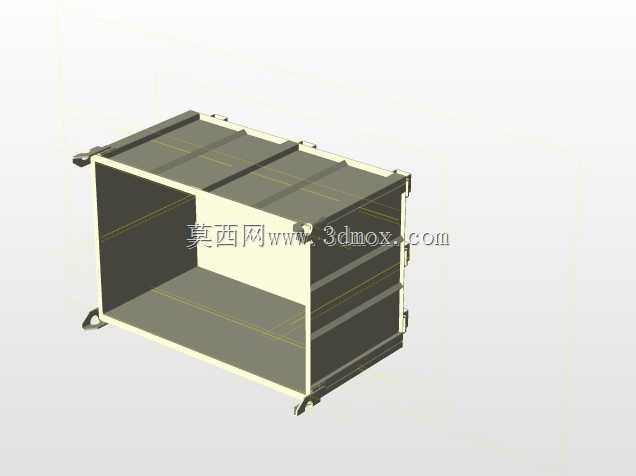

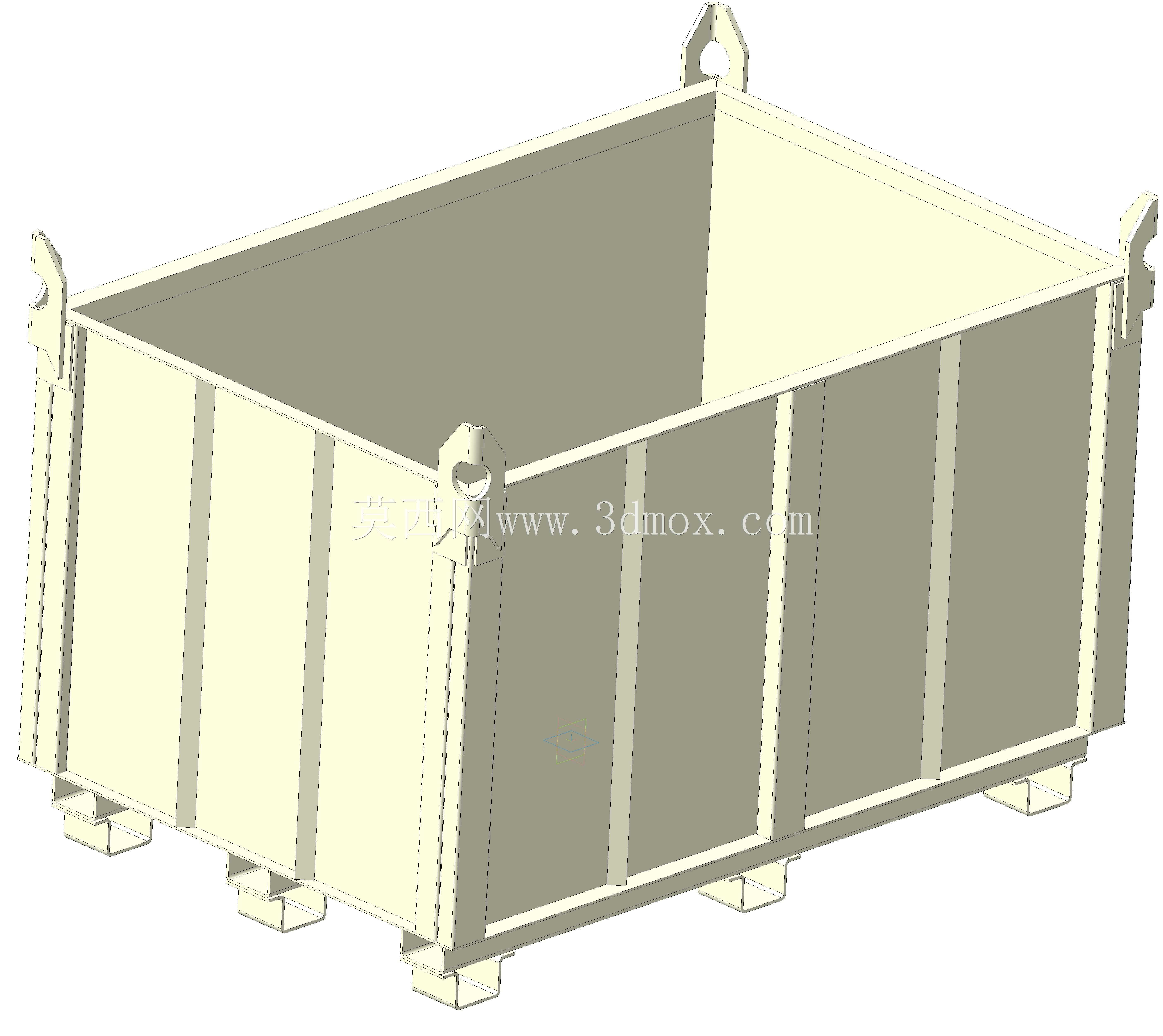

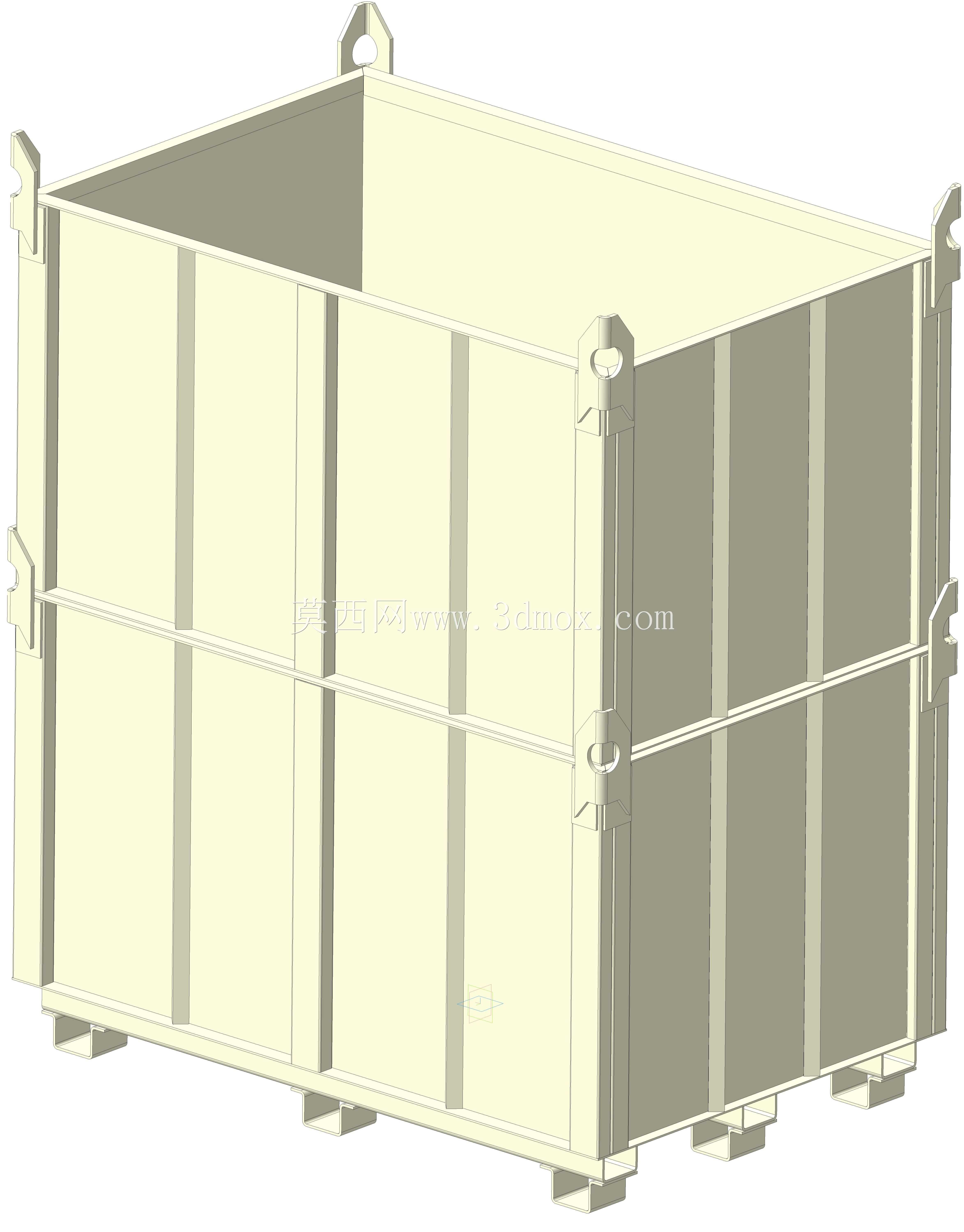

这款敞口金属储运料箱的设计，首先围绕车间散料、机加工边角料、成品零部件的周转与暂存需求展开，日常可配合叉车完成跨工位转运，顶部预留的吊耳结构也适配车间行车的吊装作业，能覆盖从机加工车间到仓储区、从厂区内短驳到装卸货位的多场景物料流转需求。箱体有效容积为0.525立方米，底部采用标准托盘式支脚结构，支脚间距完全匹配通用叉车的货叉插入尺寸，同时支脚的高度预留满足堆垛需求，空载或满载状态下都可实现多层叠放，大幅压缩仓储暂存的占地空间。侧壁采用带竖向加强筋的板式结构，在控制箱体整体自重的前提下，提升侧壁的抗变形能力，避免满载状态下物料挤压导致侧壁外鼓，延长箱体的使用寿命；顶部边角位置的一体式吊耳做了圆角过渡处理，减少吊装时吊具与吊耳接触位置的应力集中，防止长期吊装作业出现吊耳开裂的问题。设计过程中优先考虑了作业场景的实用性，敞口结构方便操作人员从任意方向取放物料，也适配抓斗、机械手等自动化设备的自动取料作业，箱体边角全部做钝化处理，避免人工搬运、取放物料时出现磕碰划伤的安全隐患。侧壁的加强筋布局经过受力校核，在箱体满载堆垛时，加强筋可将上部载荷均匀传导至底部支脚，避免局部应力过大导致箱体变形；底部承托结构采用纵横梁交叉布置，承托面板与梁体满焊连接，可承载常规工业散料、金属件的满载载荷，不会出现底部凹陷变形的问题。这类料箱在实际生产中可替代传统的木质周转箱、塑料周转箱，适配金属切屑、冲压废料、锻造毛坯、机加工成品件等多种物料的存储转运，耐磕碰、抗锈蚀的金属材质特性也能适应车间内油污、切削液附着的复杂作业环境，日常维护仅需定期检查焊接位置是否开裂、支脚是否变形即可，维护成本极低。箱体的外形边界尺寸适配标准货运车辆的内部装载宽度，多个料箱并排摆放时可充分利用货厢空间，减少运输过程中的空间浪费，配合吊耳与叉车支脚的双重适配结构，可实现从仓储到运输、从运输到工位的全程不换箱转运，减少物料倒运的工作量，降低倒运过程中的物料损耗与人工成本。
