户外作业集成式技术拖车舱体结构

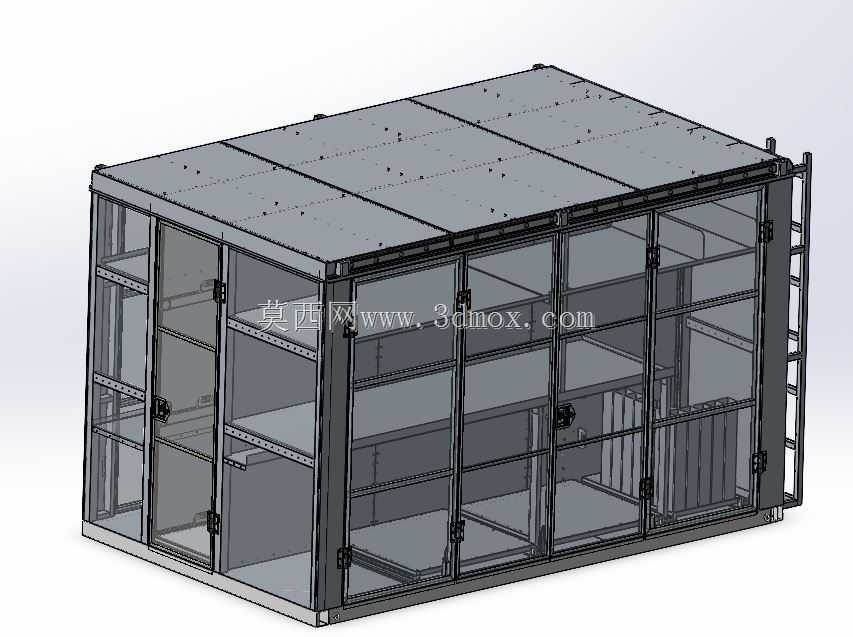

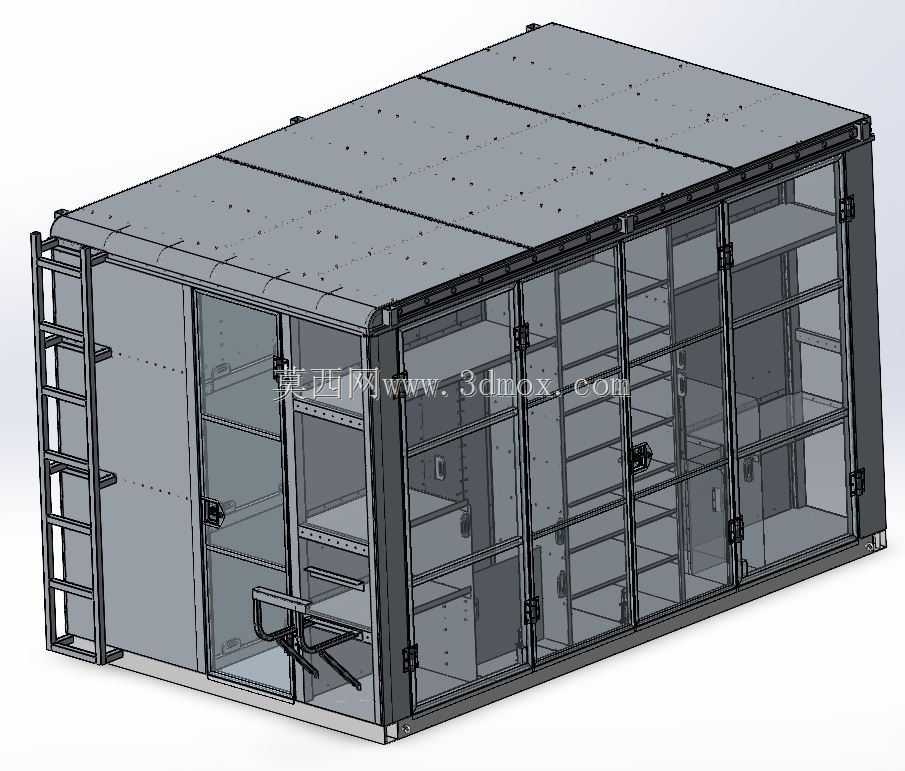

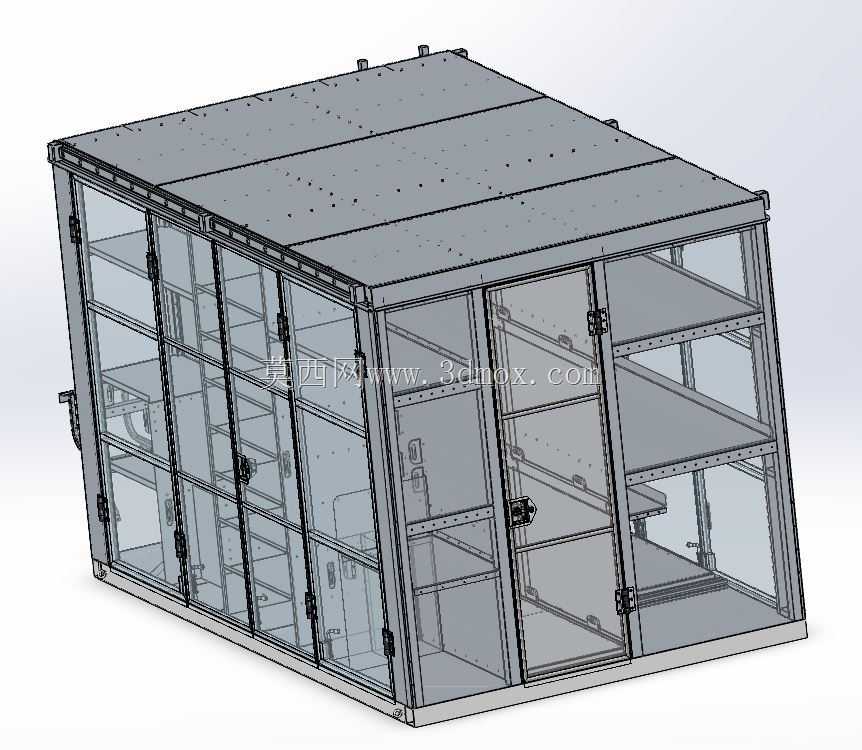

该结构面向野外作业、临时站点部署类场景设计，作为可移动的设备集成承载单元，可随牵引底盘转场至作业点位，承担设备收纳、操作工位承载、户外防护的核心作用。舱体整体采用框架式承载结构，外部蒙皮与内部骨架通过抽芯铆钉完成连接，所有连接点位均做受力校核，避免转场颠簸过程中出现连接松动、蒙皮形变的问题。舱体侧面设置多组对开式玻璃门，既可以直观观测内部设备的运行状态，也可在设备检修时完全开启，提供充足的操作空间，门体配套的锁止结构可在运输过程中保持闭合状态，避免门体晃动脱落。舱体左侧外置直爬梯，直达舱体顶部，顶部做加强筋排布设计，可承载运维人员登顶作业的重量，满足顶部设备检修、线缆布设的操作需求。内部采用分层式货架布局，可根据搭载设备的尺寸调整层板间距，适配不同规格的工控设备、工具耗材、检测仪器的存放需求，层板边缘做翻边强化处理，避免运输过程中存放物品滑落。设计过程中优先考虑户外工况的适配性，整体外轮廓尺寸严格匹配道路运输的限界要求，无需额外拆解即可完成公路转场，舱体底部设置标准的集装箱式角件，可直接与牵引拖车底盘、固定地基完成锁止固定，既可以作为移动作业单元使用，也可在固定点位作为临时设备舱长期部署。舱体的框架型材选用标准规格的冷轧型钢，在保证整体结构强度的前提下尽可能控制自重，降低牵引负载，所有外露的钣金边缘均做折弯钝化处理，避免运维人员操作时出现划伤风险。玻璃门选用钢化夹胶材质，可抵御户外飞石、温差变化带来的破损风险，门体与门框之间设置密封胶条，可阻挡雨水、粉尘进入舱内，为内部设备提供稳定的存放运行环境。内部走线预留专用的走线槽位，强弱电分离布设，避免信号干扰，舱体侧壁预留设备安装的预装孔位，现场部署时无需二次打孔即可完成设备固定，大幅缩短现场安装的周期。
