VELES FIELD田间作业杯式播种单体结构

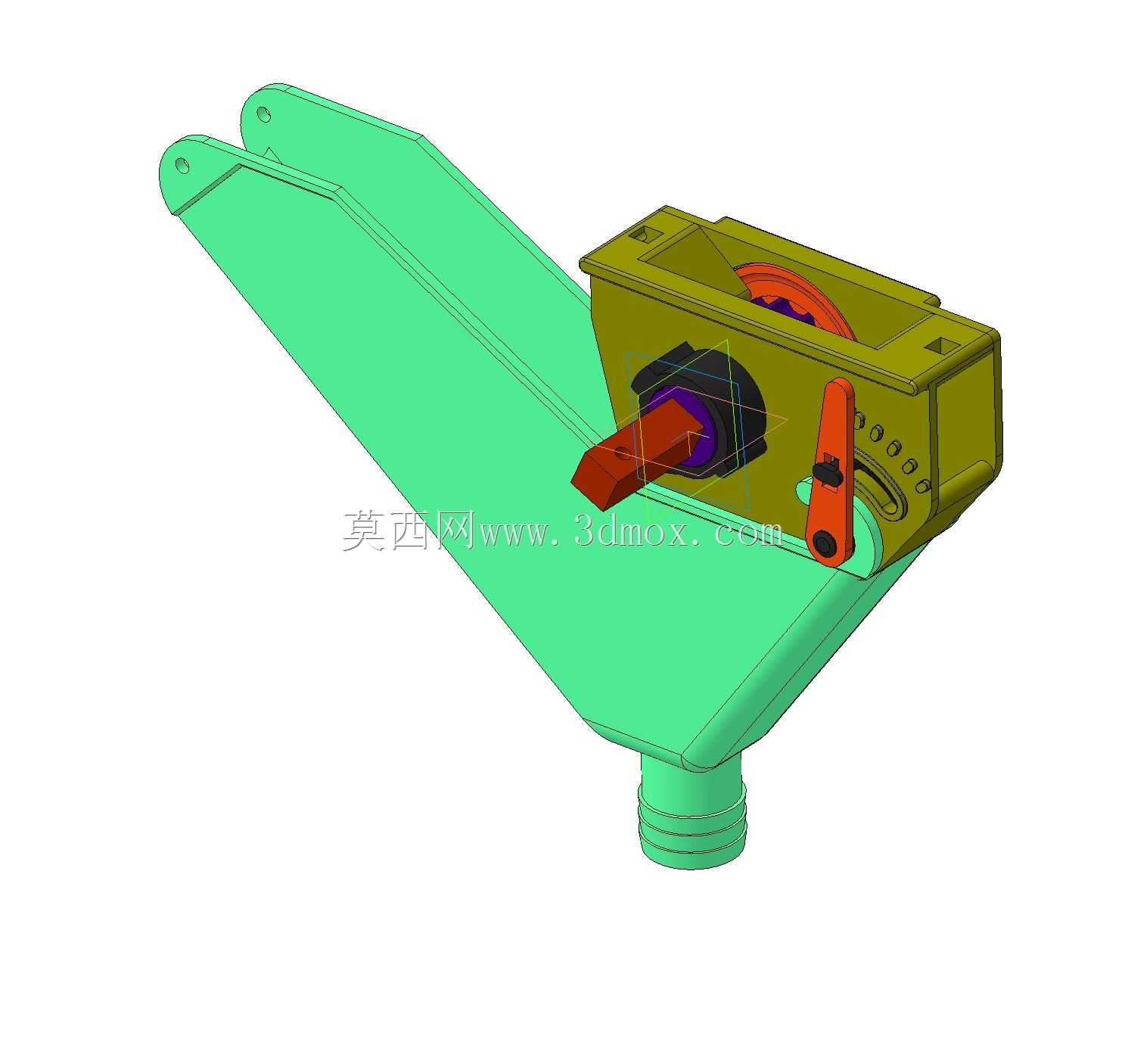

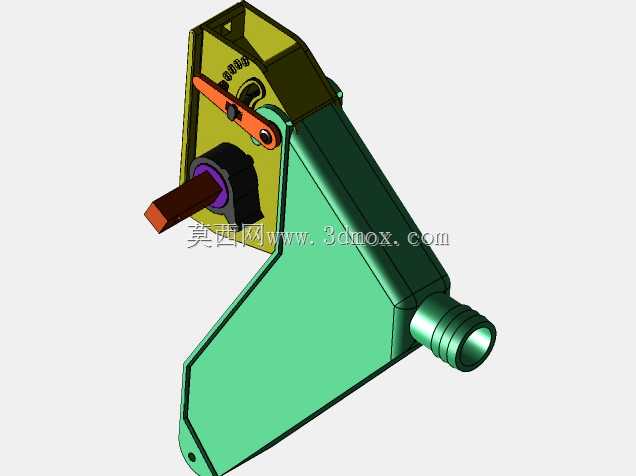

　　该部件为大田播种作业场景下的核心执行单体，主要配套于牵引式、悬挂式谷物及中耕作物播种机，可适配小麦、玉米、大豆等多种旱田作物的精量播种作业需求，直接安装在播种机主梁下方，随机组行进完成开沟、排种、覆土前的导种作业环节，是决定播种行距精度、粒距均匀度的关键结构件。从结构设计逻辑来看，该单体采用一体化斜置式壳体作为主承载结构，壳体采用薄壁变截面设计，上部预留与播种机机架挂接的铰接安装位，可通过销轴与机架的平行四连杆仿形机构连接，保证作业过程中单体可随地表起伏上下浮动，始终保持导种出口与种沟的相对高度稳定，避免因地表不平整导致的种子弹跳、粒距不均问题。上部设置的橙色拨杆为种量调节联动件，通过偏心轴与内部的排种轮控流结构连接，

　　转动拨杆即可调整排种轮的有效工作长度，适配不同粒径作物的播种量需求，拨杆旁设置的齿形锁止板可在调节完成后固定拨杆位置，避免作业过程中因机组振动导致播量偏移。前端伸出的方形轴为动力输入轴，可通过链轮、链条与播种机地轮传动系统连接，将地轮的转动动力传递至内部排种机构，保证排种转速与机组行进速度严格匹配，实现匀速等距排种，轴端配套的紫色密封衬套可阻挡田间泥沙、秸秆碎屑进入壳体内部，降低传动副的磨损速率。下部的阶梯式外螺纹接口为导种管连接端，可直接插接波纹式导种软管，将排种机构排出的种子精准导流至下方开沟器开出的种沟内，接口处的多道环形凸棱可提升软管连接的抱紧力，避免高速作业时软管脱落漏种。从安装边界来看，

　　该单体上部铰接孔位的中心距适配国内主流播种机的四连杆安装尺寸，无需额外改制挂架即可直接换装，整体斜置的壳体结构避开了主梁下方的施肥管、开沟器安装位，不会与相邻单体产生运动干涉，最小可支持20cm行距的播种配置，适配密植作物的播种需求。壳体内部的型腔经过流线型优化，种子从上部入种口进入后可沿壳体内壁顺滑滑落至排种轮位置，无直角存种死角，避免不同作物换种时的残留混种问题，入种口处设置的挡种栅格可拦截种子中混入的较大秸秆、土块，防止卡滞排种轮。在实际作业工况下，该单体可承受不超过12km/h的作业行进速度，壳体采用耐磨工程材质制作，可抵御田间泥沙的长期冲刷，铰接位置的金属衬套可承受仿形过程中的交变载荷，保证单季作业无结构形变。该结构的设计充分考虑了田间作业的维护便捷性，上部的侧盖仅需拆除两颗固定螺栓即可打开，可快速清理内部残留的种子、杂物，更换磨损的排种轮配件，无需将整个单体从机架上拆除，大幅缩短田间故障的排查处理时间。
