农用整地作业带钉齿栅格耙具结构

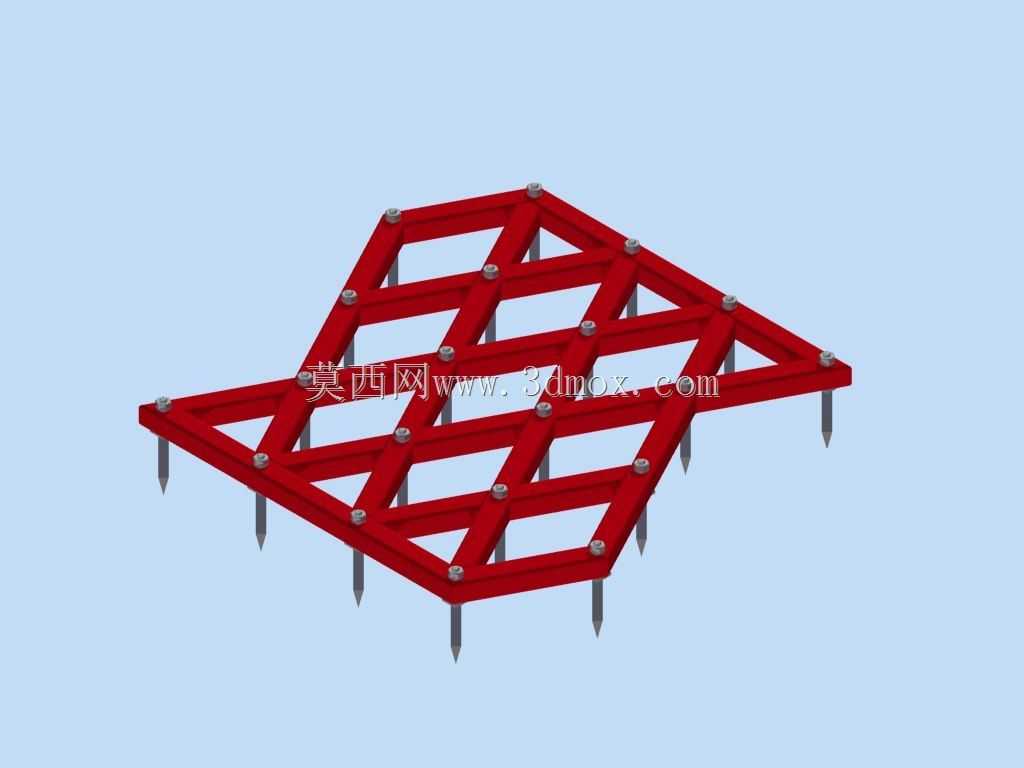

这款栅格式钉齿耙主要适配旱地播前整地、苗期表层松土作业场景，在东北黑土区、华北平原旱作农田的小地块耕作环节使用率较高，也可搭配小型手扶拖拉机完成菜园、果园的表层碎土作业，相比传统实心耙体，栅格架构能大幅降低作业过程中的土壤粘附概率，遇到潮湿地块作业时不会因为沾泥导致耙体增重、牵引阻力陡增。从结构设计逻辑来看，整体采用菱形栅格框架排布，所有框架杆件采用等边角钢拼接，节点位置全部采用螺栓紧固而非焊接固定，这一设计主要考虑到田间作业遇到石块、作物残根卡滞时，可快速拆解更换变形的单根杆件，不用整体报废耙体，后期维护成本能降低六成以上。钉齿采用锥形尖头结构，沿栅格框架的交叉点均匀排布，每个钉齿通过双螺母锁紧在框架预留的安装孔上，可根据作业深度需求上下调整钉齿伸出长度，常规整地作业时钉齿伸出框架底面的长度控制在8-12cm，既能划破表层板结土壤，又不会过度翻动下层底土造成墒情流失；如果是用于作物苗期的行间浅松，可将钉齿伸出长度调整到4-6cm，避免伤及作物根系。安装边界方面，耙体整体为菱形对称结构，四个边角预留了牵引挂接孔，可直接挂接在小型农机具的后置悬挂架上，挂接孔采用长圆孔设计，允许挂接时存在±15mm的安装偏差，降低田间挂接操作的对位难度；栅格框架的杆件间距控制在15cm，既能保证碎土后土块顺利从栅格间隙漏下，又不会因为间隙过大漏过尺寸较大的土块影响整地质量。实际作业过程中，菱形结构的耙体在牵引行进时会产生自然的横向扭动，能让钉齿对土壤产生侧向划切效果，相比矩形框架耙的直向划动，碎土均匀度可提升30%左右，同时栅格的通透结构能让作物残茬、碎秸秆从间隙穿过，不会出现残茬堆积拖堆的问题，作业后地表平整度误差可控制在2cm以内，完全满足后续播种作业的地表要求。设计时特意将所有螺栓的外露端头做了圆弧打磨处理，避免作业过程中螺栓头挂扯杂草、残膜，减少作业中的清理频次；钉齿采用45号钢淬火处理，头部硬度达到HRC45-50，在含砾石较多的地块作业时也不会出现过快磨损、弯折的问题，正常作业工况下单根钉齿的使用寿命可达2000亩以上。
